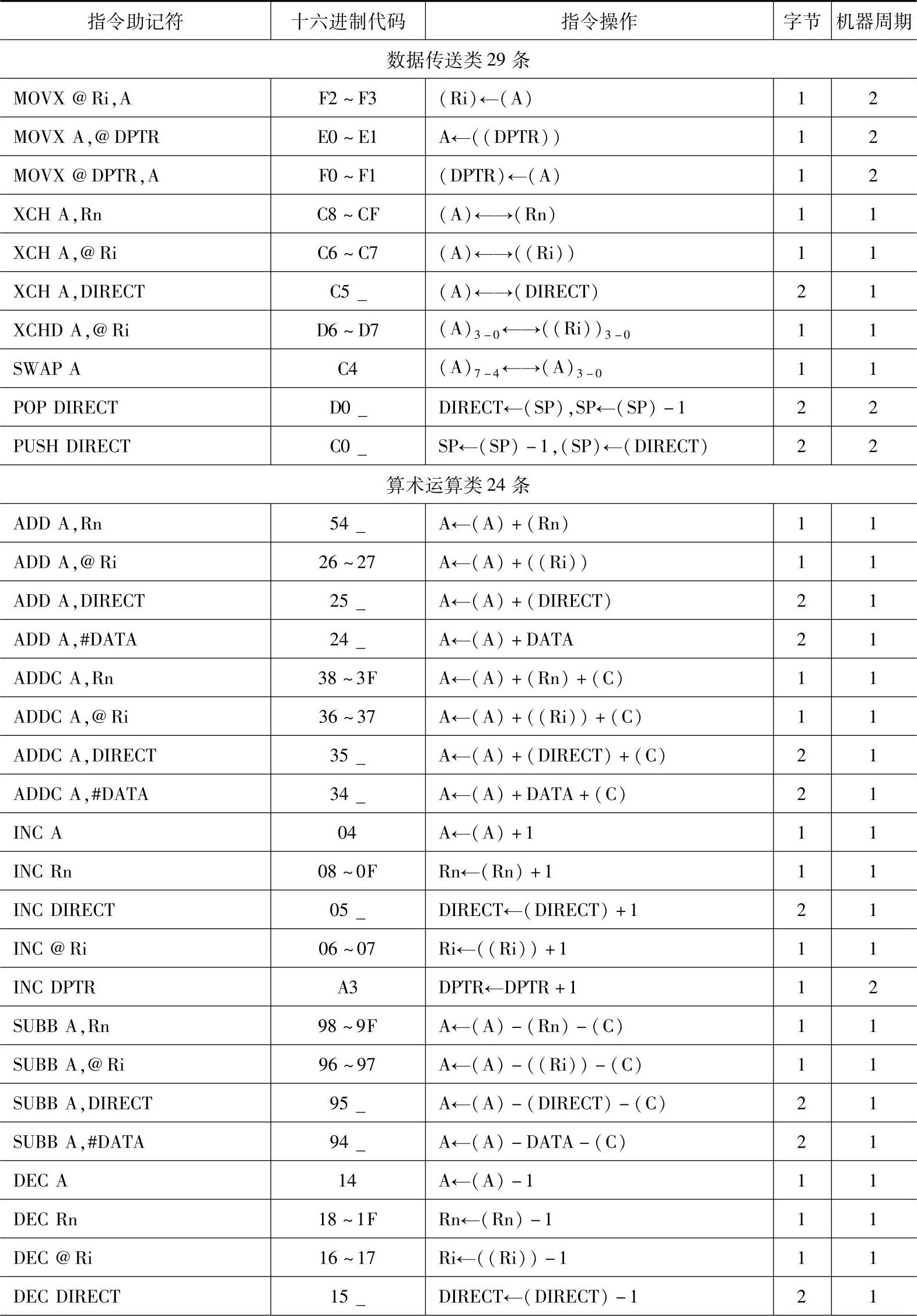

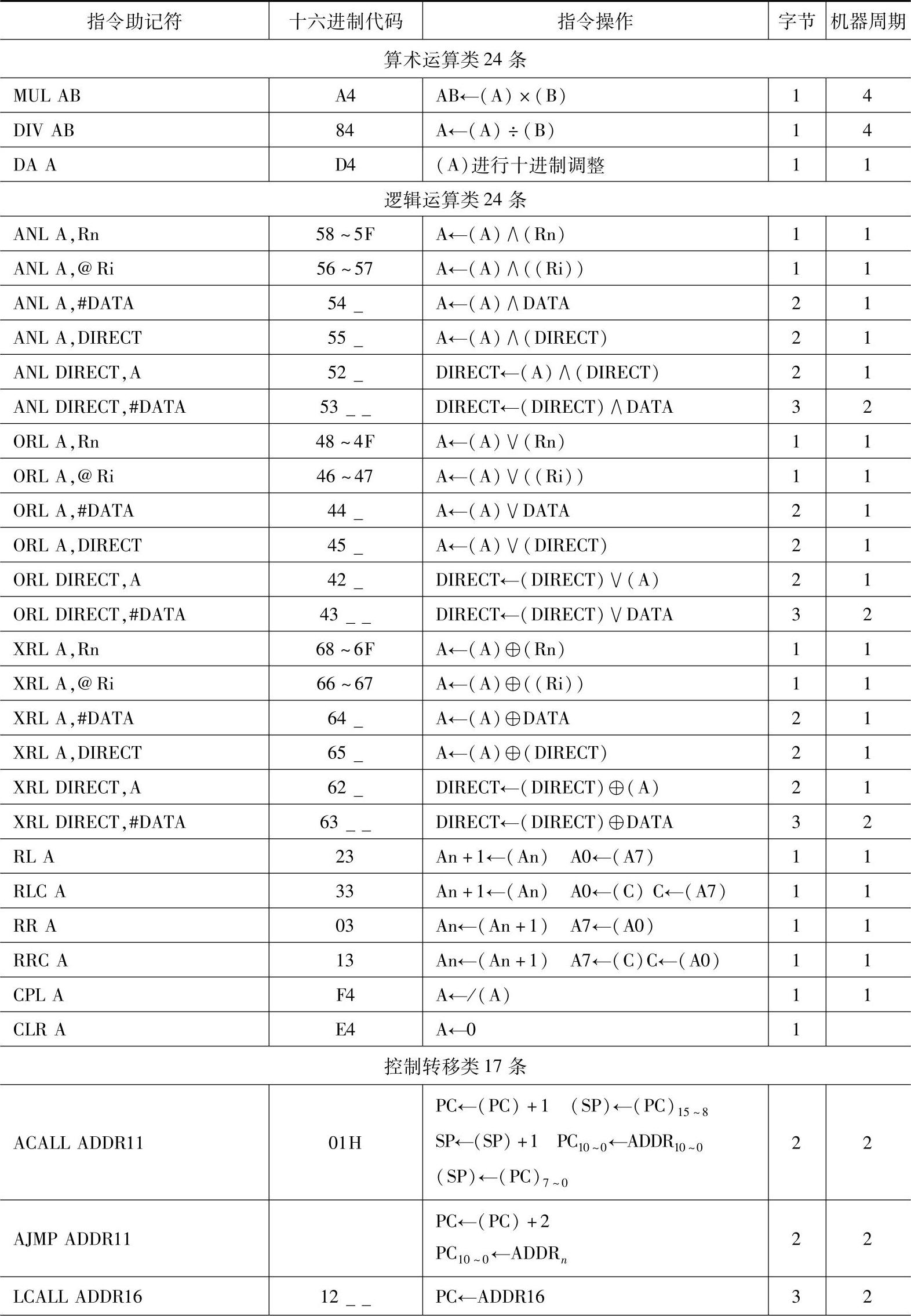

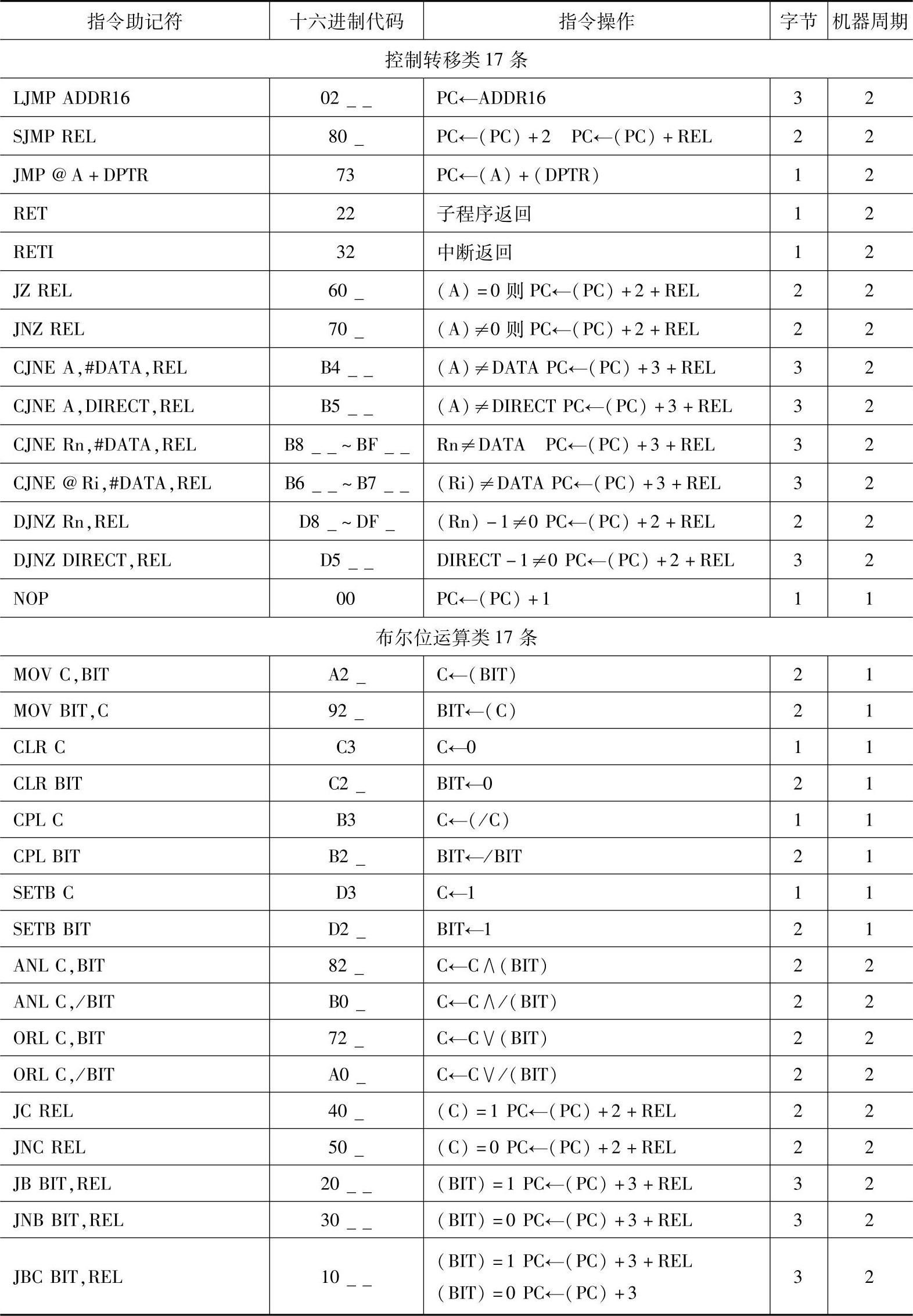

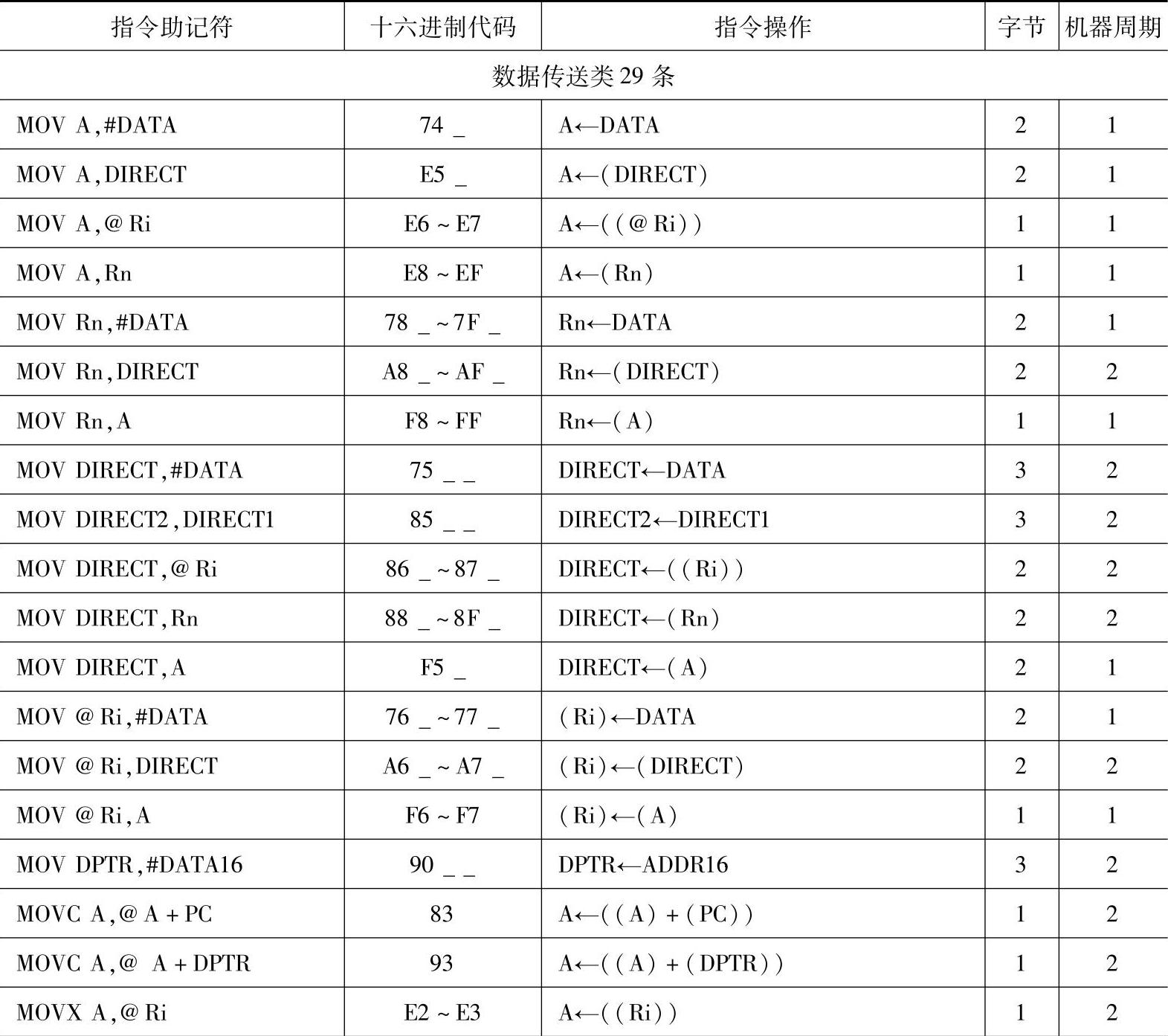

【摘要】：例如，MCS51系列单片机指令集中，一条指令用二进制表示为0111 1000 0110 1110B。例如4.指令类型MCS51系列单片机指令集共有111条指令，其中数据传送类指令29条，算术运算类指令24条，逻辑运算类指令24条控制转移类指令17条布尔位运算类指令17条。

单片机指令系统是芯片生产厂商定义并为用户提供的软件资源。不同的生产厂商生产的单片机芯片型号系列不同所定义的单片机指令系统也不同。自然按照不同指令系统编写的汇编程序也不能相互移植。

1.指令系统的助记符表示法

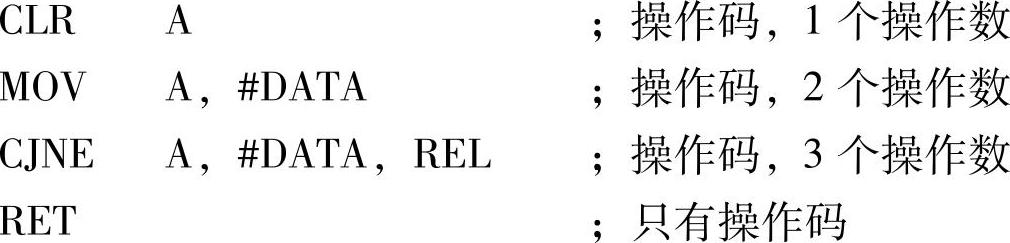

单片机从存储器内读出的指令实际上是一系列二进制编码，一条指令由操作码和操作数组成。例如，MCS51系列单片机指令集中，一条指令用二进制表示为0111 1000 0110 1110B（其中的“B”代表是二进制数）。若用十六进制表示为78 6EH（其中的H代表是十六进制数）。这种指令表示法单片机能顺利地识别它。但为人阅读带来了一定的困难，若想准确地识别100多条各种不同的十六进制代码也是不现实的。若用有一定意义的英语字符表示就会方便多了。上面的指令可以表示为“MOV A，#6EH”。这里“MOV”是MOVE的缩写，意思是传送，“A”代表累加器，“#6EH”代表一个十六进制的立即数。整个指令的意思就是将立即数“6EH”传送到累加器“A”中，只要记住“MOV”的意思就很容易阅读。“MOV”就是助记符。将指令机器码变化为用助记符表示是很大的进步。

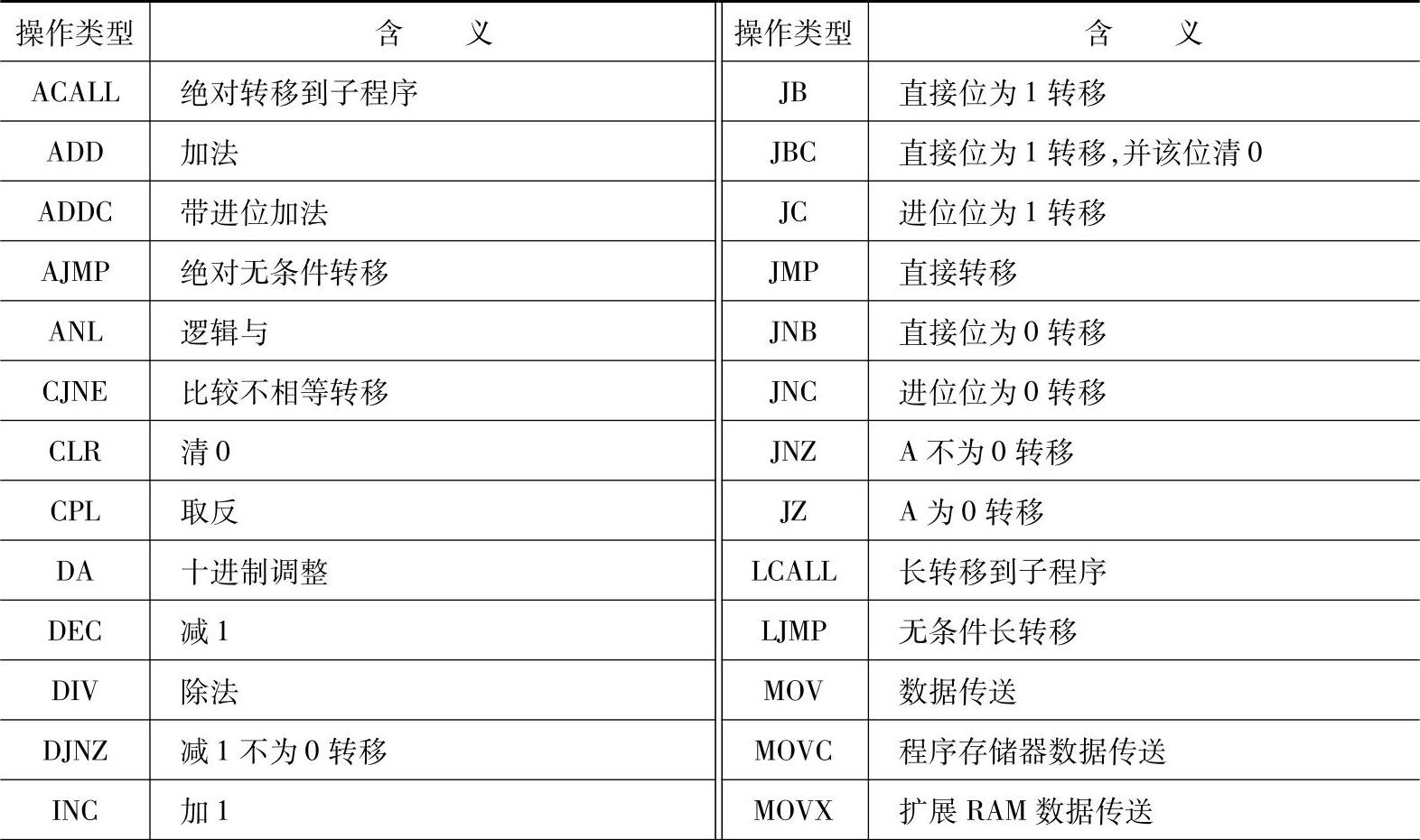

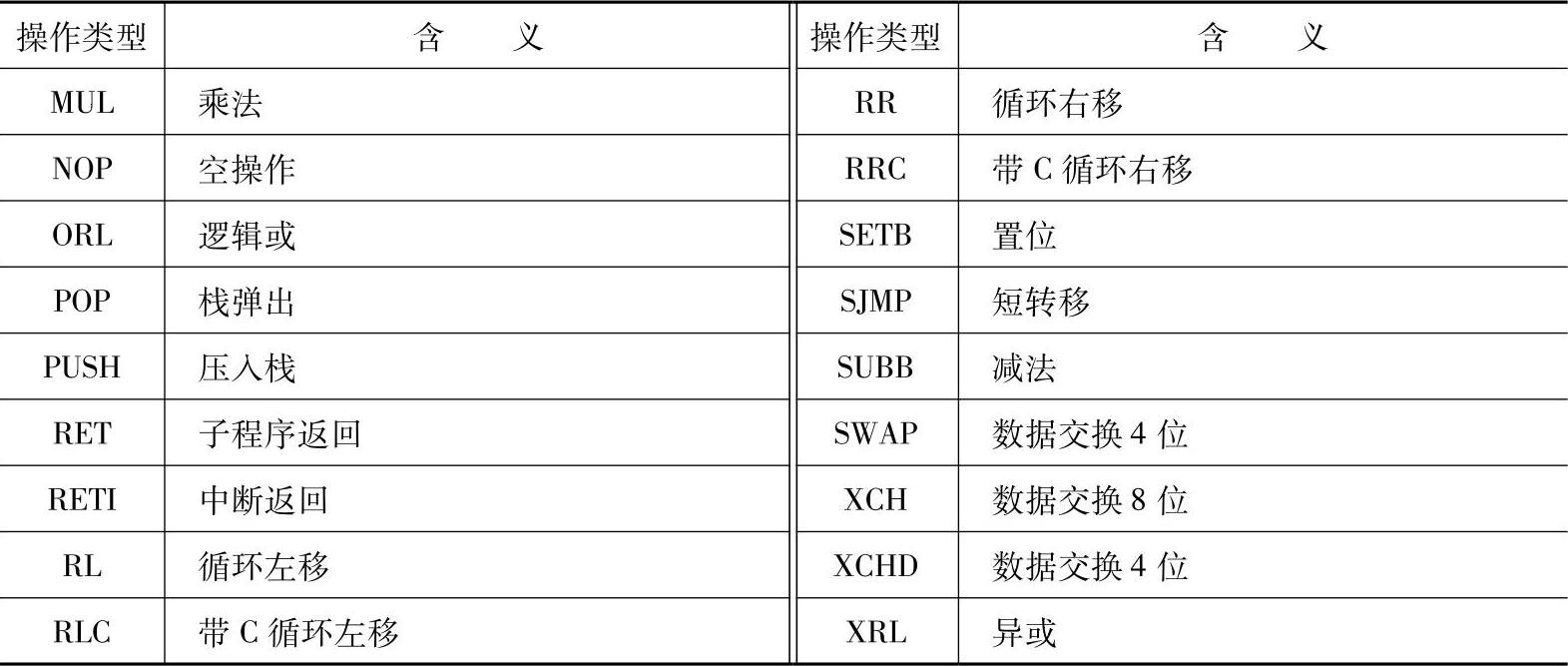

2.MCS51系列单片机助记符指令简介

在MCS51系列单片机助记符指令中定义并使用了一些符号，如一条数据传送指令“MOV A，#23H”，其意义是将十六进制立即数“23H”传送到累加器“A”中。在这一条指令不仅要将指令进行通用意义的表示，还要用符号“DATA”表示“23H”代表的是数据。这条指令就可以写为“MOV A，#DATA”。这就可以准确地涵盖所有的数据。下面列出说明指令中定义的各种符号及意义：

1）Rn表示当前选中的工作寄存器R0～R7（n=0～7）。

2）Ri表示可用间接寻址的寄存器R0～R1（i=0，1）。

3）DIRECT表示片内RAM单元8位地址。它可以是RAM单元地址，也可以是I/O接口的地址。

4）#DATA表示包含在指令中的8位立即数。

5）#DATA16表示包含在指令中的16位立即数。

6）ADDR16表示16位目的地址，用于LCALL和LJMP指令中，范围是64KB程序存储器地址空间。

7）ADDR11表示11位目的地址，用于ACALL和AJMP指令中。

8）REL表示8位带符号的偏移字节。它用于短转移和所有条件转移指令的相对地址。由相对于表示下一条指令的第一个字节地址计算，在-128～+127范围内取值。

9）DPTR表示数据指针，可用作16位地址寄存器。

10）BIT表示内部RAM或SFR中的直接地址位。

11）A表示累加器。

12）B表示B寄存器。用于MUL和DIV指令。
