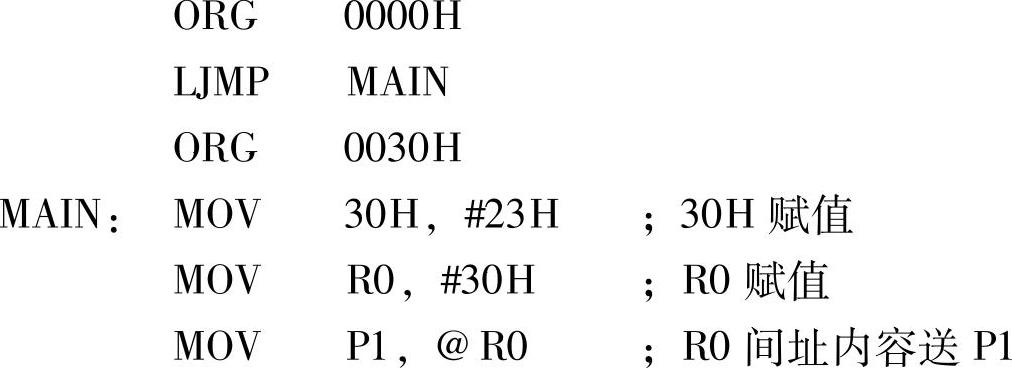

1.调试程序

2.汇编

用Keil C51 V6.12版编译软件汇编。将文件命名为“exam_1”，并完成汇编而且确定无汇编错误、无警告和已生成了后缀为“.hex”的文件。

若程序汇编出错，则必须按系统信息栏对错误的提示对程序进行修改，再次进行汇编，直到通过为止。否则无法产生.hex文件，无法进入调试环境。只在程序汇编通过并产生.hex文件的条件下才可进入调试状态。

3.软仿真调试操作步骤

1）单击主菜单中的“调试”按钮，在第1条（LJMP MAIN）指令处显示黄色图标，并显示调试菜单条。

2）单击调试菜单中的“外围设备→I/O-Port→Port 1”，显示P1口状态。

3）单击调试菜单的“视图→M存储器”窗口，在信息栏显示存储器窗口。在地址栏输入d：00，单击Enter键，显示片内RAM内容。初始状态全部为0x00。(www.chuimin.cn)

4）单击调试菜单的“调试”→跟踪按钮，一步步执行到SJMP$。可以看到程序执行结果：RAM地址0x30内容为0x23，寄存器R0内容为0x30，P1内容为0010 0011=0x23，如图3-9～图3-11所示。

以上例子虽然简单，但其操作方法对其他程序是通用的。它可以在无硬件条件下，准确地判断程序结果，对设计者是非常重要的一环。

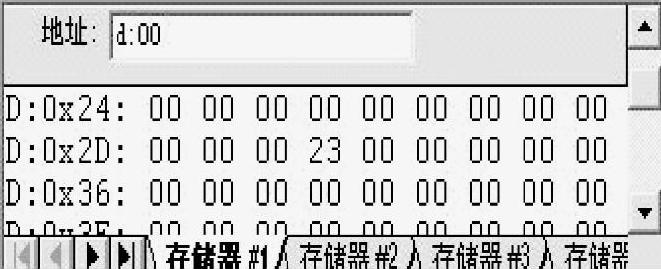

图3-9　RAM单元内容

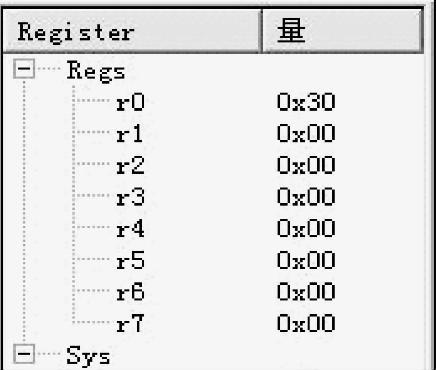

图3-10　工作寄存器内容

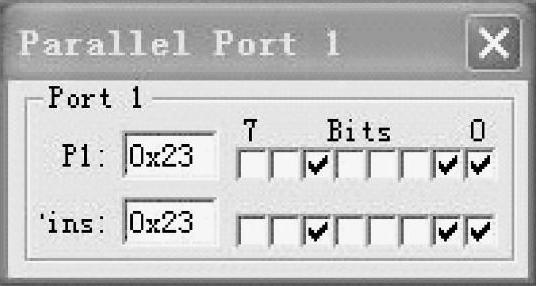

图3-11　P1状态

5）通过调试证明程序执行正确。单击“调试→开始→停止”返回编辑状态。
