单片机多语言编程：数制与运算

2023-11-07 理论教育 版权反馈
【摘要】：将一个二进制数转换成十进制数表示，只需按权展开做一次10进制运算即可以完成。将一个十进制数转换成二进制数表示，是数据转换中较复杂的工作。做乘、除运算时，其法则与十进制数也是相同的。它不同于数值运算。二进制数可以进行按位的逻辑运算，每位之间相互独立，位与位之间不存在进位和借位的关系。

1.十进制、二进制和十六进制

十进制（Decimal）有进位计数的累积和进位特征。十进制数由0，1，2，…，9共10个数码表示，并遵循“逢十进一”的进位计数规则。十进制的计数基数是10。例如

780=7×102+8×101+0×100上式称为按“权”展开式。各位数的权值为10的幂，即个位数的权为100，十位数的权为101，百位数的权为102等。

二进制（Binary）遵循十进制数的分析过程，我们同样可以确定，二进制数要由两个数码表示，即0和1，并遵循“逢二进一”的进位计数规则。二进制数的计数基数是2，各位的权值为2的幂。例如，1101B=1×23+1×22+0×21+1×20=13。

十六进制（Hexadecimal）十六进制数要由16个数码表示，即0，1，2，…，9，A，B，C，D，E，F，并遵循“逢十六进一”的进位计数规则。十六进制的计数基数是16。在十六进制中A表示值为10的数码，B表示值为11的数码，…，F表示值为15的数码。各位的权值为16的幂。例如，3ABH=3×162+A×161+B×160=3×256+10×16+11×1=939。

2.各种进制的转换

二进制数与十进制数的相互转换，按如下步骤进行：

二进制数转换成十进制数。将一个二进制数转换成十进制数表示，只需按权展开做一次10进制运算即可以完成。

【例1-10】　将二进制数11101010B转换成十进制数

11101010B=1×27+1×26+1×25+0×24+1×23+0×22+1×21+0×20

=128+64+32+8+2=234

十进制数转换成二进制数。将一个十进制数转换成二进制数表示，是数据转换中较复杂的工作。这里我们只涉及整数部分，转换方法是将十进制整数除以2取余数，直到商为0。

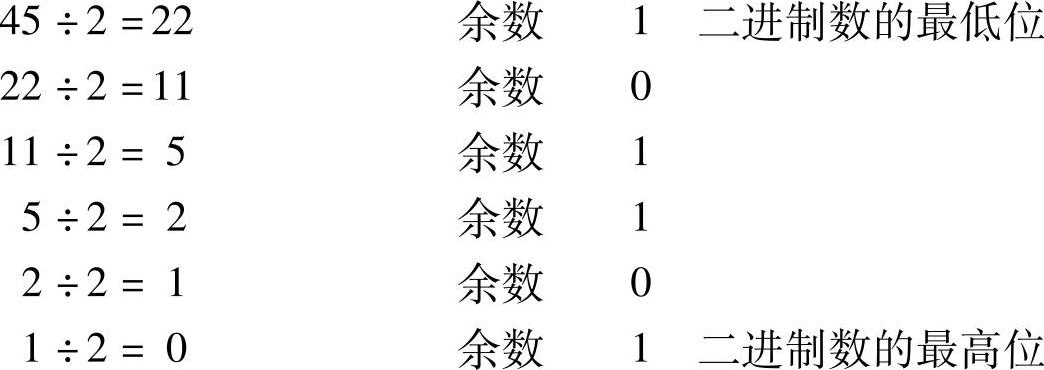

【例1-11】　将十进制数45转换成二进制数

转换过程为


转换结果为


由于我们的学习主要涉及8位二进制数的处理，若结果不够8位，要将已得的位数高两位补0，即45=00101101B，两种表示数值相同，为了阅读方便，统一用8位二进制数表示。

3.二进制数与十六进制数的相互转换

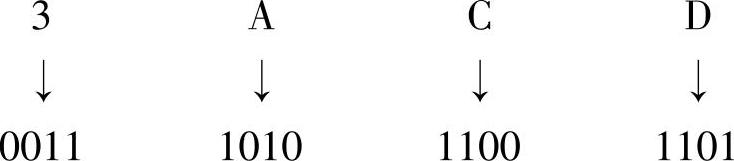

【例1-12】　将十六进制数3ACDH转换成二进制数

转换过程为


转换结果为

3ACDH=0011101011001101B

二进制数转换为十六进制数。将二进制数转换为十六进制数，可以表述为以二进制数最低位为起点，向前每4位作为一组，若取到最高位时不足4位可补0代替，每一组4位二进制数即可写出对应的十六进制数，按由低到高位排列即得结果。

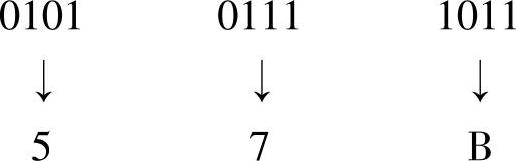

【例1-13】　将二进制数010101111011B转换为十六进制数

转换过程为


转换结果为

010101111011B=57BH

4.二进制数的算术运算

对于二进制数的算术运算，像通常十进制数的算术运算一样，做加、减运算时，个位要对齐。做乘、除运算时，其法则与十进制数也是相同的。与十进制不同的是，在运算过程中始终要遵循“逢2进1”的运算规则。

（1）加法运算法则（见表1-2）

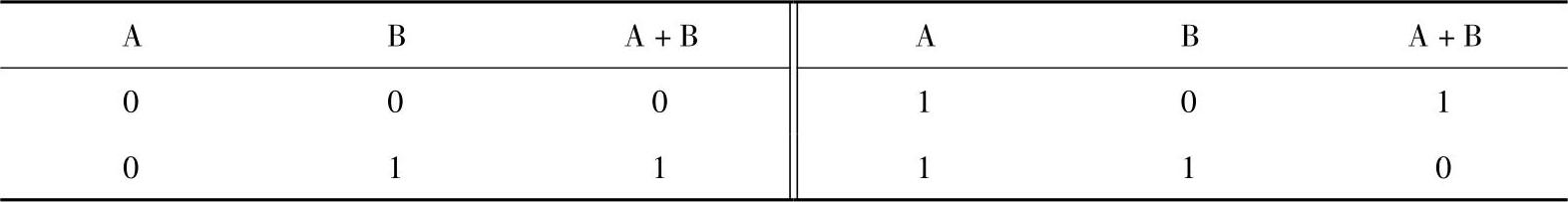

表1-2　加法运算法则


【例1-14】　求00010011B+00100011B

运算过程为


故00010011B+00100011B=00110110B

验算00010011B=16+2+1=19

00100011B=32+2+1=35 19+35=54

结果00110110B=32+16+4+2=54，正确

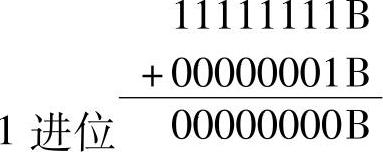

【例1-15】　求11111111B+00000001B

运算过程为


由于只涉及8位二进制数，进位位无法显示

11111111B+00000001B=0进位位=1

验算11111111B=255

00000001B=1 255+1=256

结果100000000B=256进位位=1

（2）减法运算法则（见表1-3）

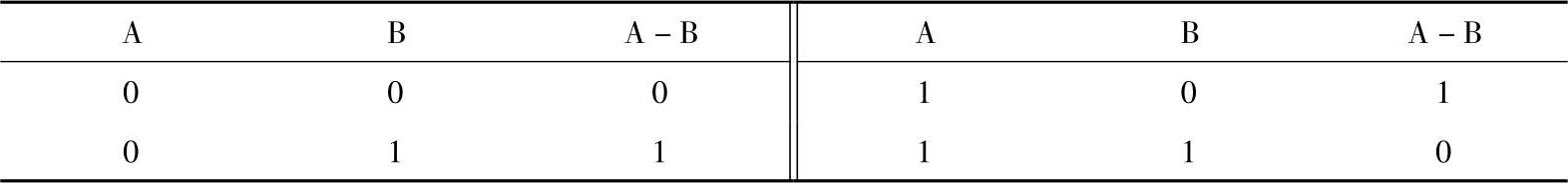

表1-3　减法运算法则


【例1-16】　求00010110B-00001001B

运算过程为


故00010110B-00001001B=00001101B

验算00010110B=32 00001001B=9 32-9=13

结果00001101B=13 正确

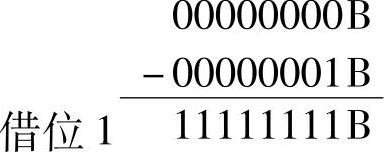

【例1-17】　求00000000B-00000001B(www.chuimin.cn)

运算过程为


故　00000000B-00000001B=11111111B

验算00000000B=0 00000001B=1 0-1=-1

结果11111111B=-1　因为若x=11111111B

x+1=0，x=-1

（3）乘法运算法则（见表1-4）

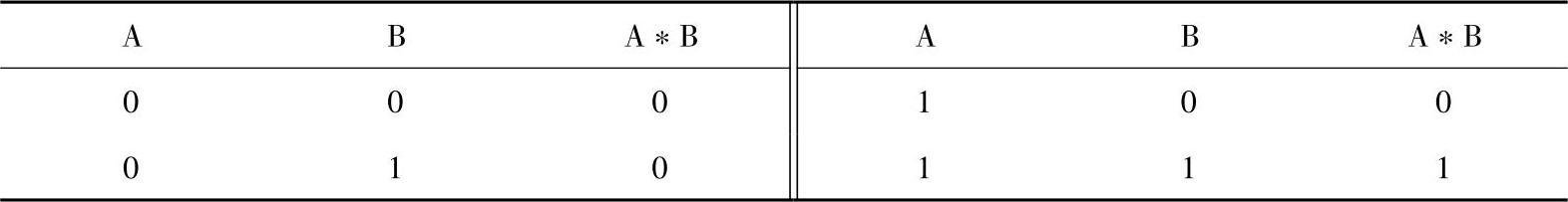

表1-4　乘法运算法则

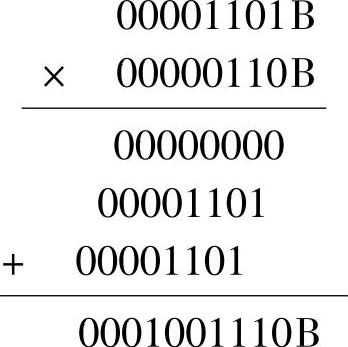

【例1-18】　求00001101B×00000110B

运算过程为


故　00001101B*00000110B=01001110B

验算00001101B=13

00000110B=6 13*6=78

结果01001110B=78 正确

（4）除法运算法则（见表1-5）

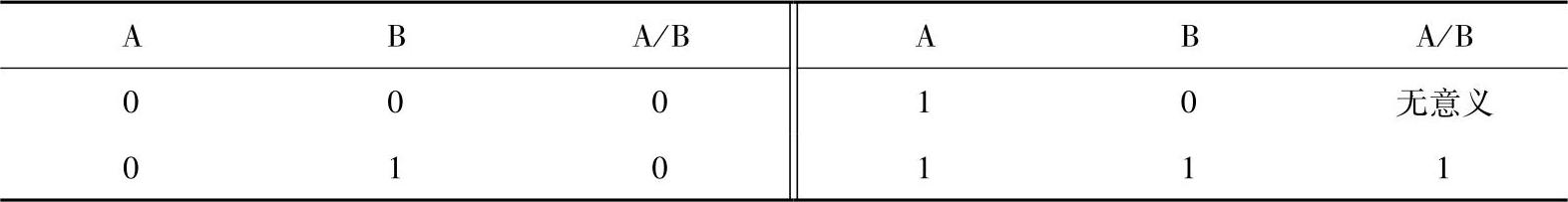

表1-5　除法运算法则

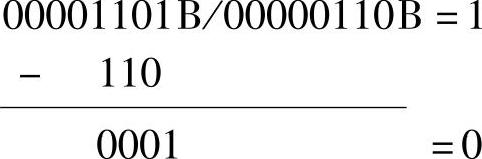

【例1-19】　求00001101B÷00000110B

运算过程为


故　00001101B/00000110B=10B=2

余数=0001B=1

验算00001101B=13

00000110B=6 13/6=2，余数=1

5.二进制数的逻辑运算

上面讲到，计算机中的数据是以二进制为基础的，只有“1”和“0”两个值，这是一种对应的逻辑值，而不能理解为数值。在生活中“真”和“假”，“对”和“错”都可以看作为逻辑值。如果“真”是1，“假”就是0，“高”是1，“低”就是0。对逻辑值，有一套特有的运算规则。它不同于数值运算。例如，对于逻辑值1+1=1。这在算术运算中是不成立的，但对逻辑值运算却是正确的。

二进制数可以进行按位的逻辑运算，每位之间相互独立，位与位之间不存在进位和借位的关系。

（1）逻辑与（AND）

逻辑与的运算法则与二进制乘法相类似。因此，与运算通常用“*”或“&”来表示，其运算法则见表1-6。

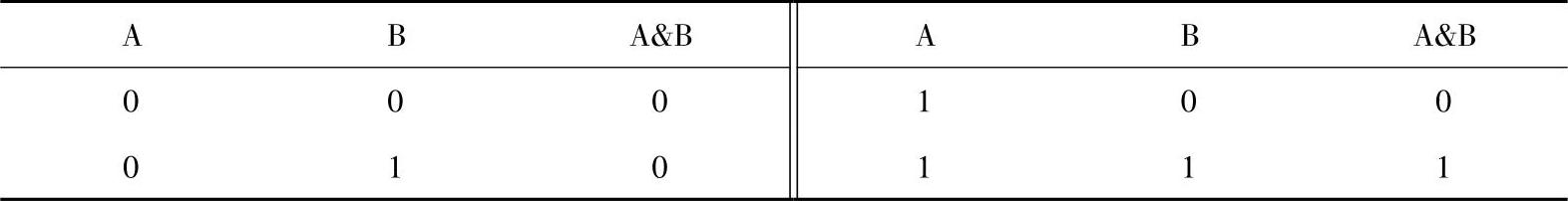

表1-6　逻辑与的运算法则


由运算法则可知，逻辑与的意义是只有当参与运算的逻辑变量都为1时，与运算的结果才会为1。只要其中有一个为0，其结果就为0。

【例1-20】　逻辑与运算　10101111B&10011101B=10001101B

运算过程为


（2）逻辑或（OR）

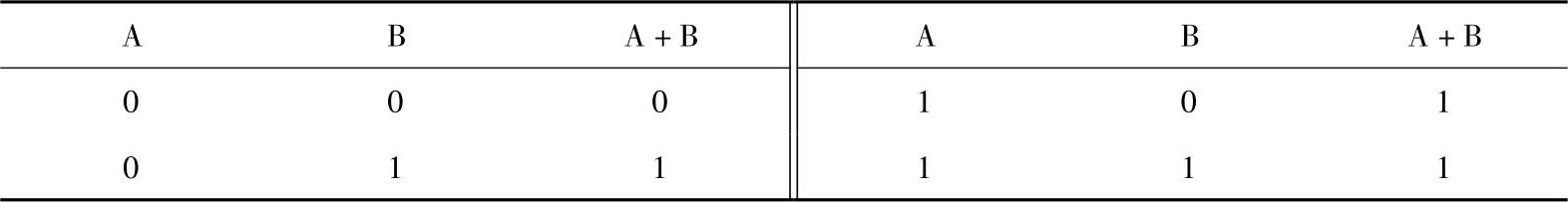

逻辑或的运算法则类似于二进制加法。因此，或运算通常用“+”或“|”表示，其运算法则见表1-7。

表1-7　逻辑或的运算法则


由运算法则可知，逻辑或的意义是当参与运算的逻辑变量中有任意一个为1时，或运算的结果就为1。只有都为0时，其结果才为0。

【例1-21】　逻辑或运算　10101010B+01100110B=11101110

运算过程为

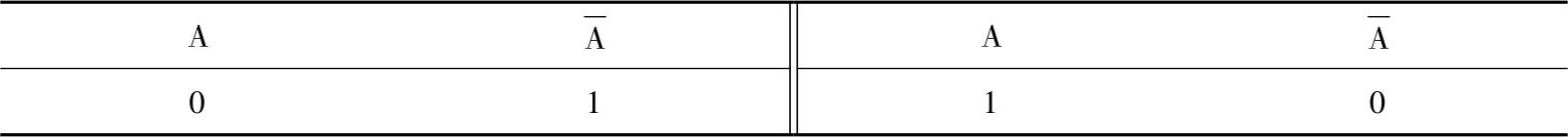

（3）逻辑非（NOT）

逻辑非就是逻辑取反，用逻辑量再加一横线表示。例如，A的逻辑非即978-7-111-47138-7-Chapter01-74.jpg。逻辑非的运算法则见表1-8。

表1-8　逻辑非运算的法则


【例1-22】　若A=10101100B，则978-7-111-47138-7-Chapter01-76.jpg。

（4）逻辑异或（XOR）

异或运算可以通过基本逻辑运算实现。978-7-111-47138-7-Chapter01-77.jpg，用“⊕”表示，逻辑异或运算法则见表1-9。

表1-9　逻辑异或运算法则


【例1-23】　逻辑异或　10101100B⊕01100110B=11001010B

运算过程为


由运算法则可知，逻辑异或运算是只有在两个逻辑变量的值不同时，其结果才为1。否则结果为0。用异或运算的结果可以很容易地判断两个逻辑变量是否相同。

逻辑运算在数据处理过程中经常使用。例如，A是一个8位二进制数，若要得到A的低4位数，只要做逻辑运算“A*00001111B”，高4位被屏蔽，结果就是低4位数。
