IDE（Integrated Development Environment）就是将程序输入、编辑、汇编、软模拟调试等功能集成在一个操作环境内，让操作更加方便。尤其是它的软调试功能，可以在无硬件系统的条件下，预先通过跟踪、单步、设断点、全速运行等手段调试程序，修改程序中的错误，并进行改进。这样可以减少错误，缩短程序调试的时间，是程序开发中的重要一环。当前最流行的IDE就是Keil μ Vision2或Keil μ Vision3。它可以编辑、汇编8051源程序，也可以编辑、编译C51源程序，得到hex文件。

为了配合实验机的应用，只介绍IDE的Keil μ Vision2，因它对编辑的程序无代码限制。本软件可以在随机光盘内复制安装，也可以在网上下载。

1.Keilc51v612的安装

1）解压缩。选中随机光盘压缩文件Keilc51v612，单击鼠标右键，在下拉菜单中单击“解压到Keilc51v612文件夹”执行解压操作，出现文件夹Keilc51v612。

2）在文件夹Keilc51v612中，双击1KEIL主程序，显示setup文件夹。打开文件夹执行setup，进入安装引导。

3）按系统提示操作，单击Eval Version试用版，进入操作界面。

4）按默认路径安装到C：\Keil。安装结束后，在C：\Keil\uv2中执行uv2.exe，即进入软件界面。此时软件是英文版。

5）汉化。如希望汉化，在安装文件中执行3 Keil汉化程序，在窗口中单击un-zip，解压缩，单击“确定”按钮，再单击“CLOSE”按钮关闭窗口。此时Keil已被汉化。

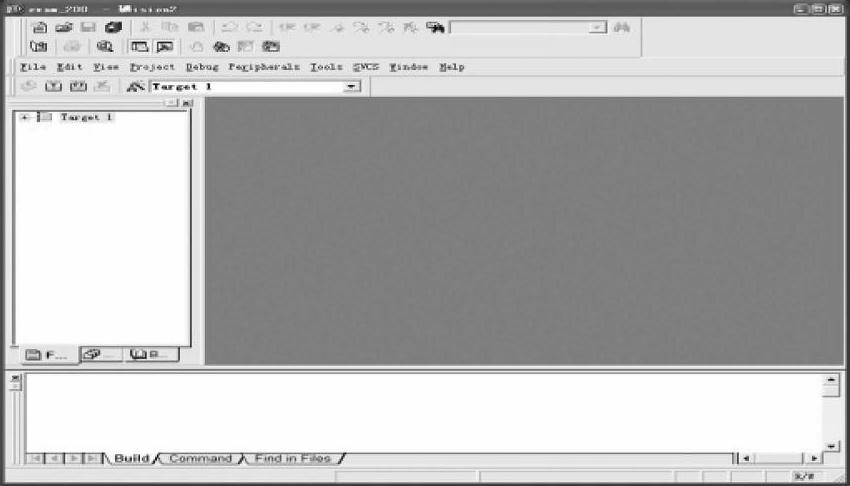

6）返回桌面，在C：\Keil\uv2中，执行uv2图标，即进入Keil μ Vision2窗口，如图1-15所示。

图1-15　Keil μ Vision2窗口

2.源程序文件的建立和编辑

（1）建立文件夹

Keil C51是按“工程项目”来组织程序的。在一个“工程项目”内要建立多个程序文件，而汇编也是以“工程项目”为对象进行的。一个工程项目就是一个独立的体系，如果多个不同对象的工程项目设在一个文件夹内，极容易出错。因此建议工程项目名与文件夹名同名，一个“工程项目”就有一个独立的文件夹。

现在，让我们在计算机的E盘建立一个新文件夹。

（2）建立“工程”

启动Keil μ Vision2，进入软件主窗口。注意，若窗口内已显示有其他项目的内容，可以单击“工程→关闭工程”关闭当前显示的内容，重新开始新工程设置。

单击“工程→新建工程”，均显示文件对话框。在已建立的文件夹E：\a51\ex-am_1\内文件名栏键入exam_1，取工程名和文件夹名一致，单击“保存”按钮，弹出器件选择窗口，如图1-16所示。

图1-16　器件选择窗口

（3）选择器件

选择Atmel公司的AT89C51，单击“确定”按钮返回主窗口。因AT89C51与STC89C51RC兼容，所以对编程无影响。

单击“文件→新建”，弹出编辑窗口。此时系统给出默认文件名是text1。

（4）编辑源程序

【例1-8】　灯D0闪烁，间隔时间0.5s。

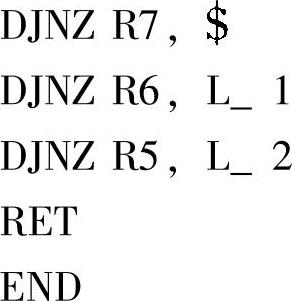

在编辑窗口内键入以下程序内容：

（5）保存源程序

单击“文件→另存为”，弹出文件窗口。在工程exam_ 1内将默认文件名text1改为exam_ 1.asm，单击“保存”按钮返回编辑窗口。

3.目标属性设置(www.chuimin.cn)

（1）改变晶体频率

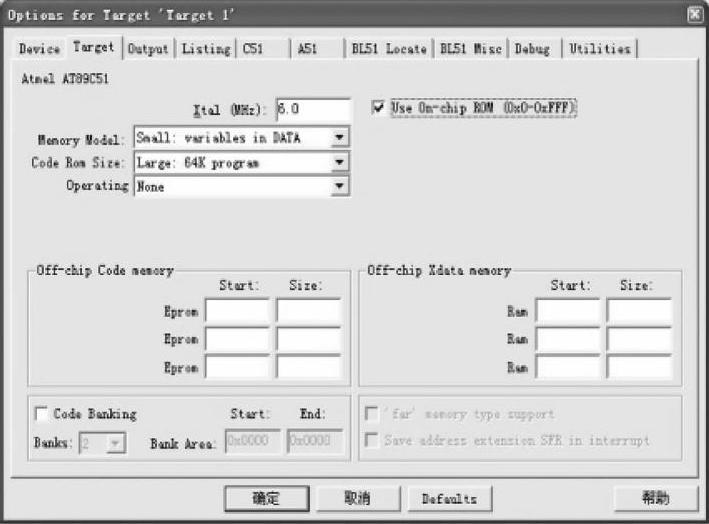

单击“工程→目标‘Target’属性”，出现目标设置子窗口，如图1-17所示。

将晶体振荡器频率Xtal（MHz）：24.0改为6.0，并在“use on-chip ROM（0x0-0xFFF）”前的空格打“√”，表示已选。

（2）hex文件有效

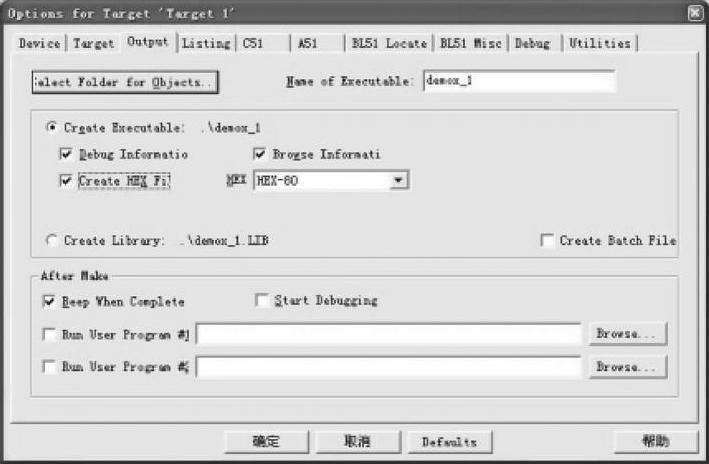

单击“输出”，进入输出子窗口。在产生hex文件项内前的空格打“”，表示hex文件有效。单击“确定”按钮返回编辑主窗口，如图1-18所示。

图1-17　目标子窗口

图1-18　输出子窗口

4.附加源文件到目标

在左侧“工程管理器”窗口内，已显示“+Target 1”。

1）单击“+”号，显示源文件组Source Group 1。

2）选Source Group 1，单击鼠标右键，出现下拉菜单。单击“增加文件到源文件组Source Group 1”，出现文件窗口。

3）在文件类型栏选择“所有文件”，单击exam_ 1.asm（可将光标放在文件上，即显示该文件类型），文件名栏内显示exam_ 1.asm，如图1-19所示。

4）单击“Add”（附加）按钮，再单击“关闭”按钮，关闭该窗口。单击文件组前的“+”号，在左侧“工程管理器”窗口内即显示目标源文件名exam_1.asm，表示本工程的目标系统已经建立。

至此，已建立了源程序文件，并加入到目标系统。

5.汇编

在工程管理器中选择源程序文件exam_ 1.asm，单击鼠标右键，在下拉菜单中选择“构造目标”，系统开始对源程序进行汇编。若程序无语法错误，则在下面信息栏内显示汇编结果，如图1-20所示。

图1-19　附加源文件窗口

图1-20　汇编完成信息

结果显示汇编完成，已生成hex文件。程序无错误，无警告。如果源程序有语法错误，应按信息栏指示的错误地点对源程序进行修改，重复以上步骤，直到汇编完成无错误为止。

但汇编软件只能找出程序中的语法错误，对程序设计上的逻辑错误是无能为力的。最终只能以目标系统硬件正确运行为准。

6.显示汇编文件

汇编完成后，生成两个文件，hex文件和lst文件。

1）单击文件/打开，在文件夹exam_ 1下列出所有文件。

2）单击exam_ 1.hex，可显示hex文件。

3）单击exam_ 1.lst，可显示lst文件。

hex文件是下载到目标机执行所必须的条件，lst文件可以清楚地观察到助记符指令对应的全部机器码和地址列表，对理解程序是非常有帮助的。
