零起点学习单片机编程：六个宏指令程序操作案例
【摘要】：在上面已经介绍了简易汇编的概念和“宏”指令的特点，现在我们可以进行“宏”指令源程序的编辑、输入和执行操作。指示灯D0被点亮，表示程序从地址00开始正确执行。可反复操作，表示机器功能正确，可以使用。hex文件程序输入对于hex文件用上面示例的方法，将机器码输入到存储器内。
在上面已经介绍了简易汇编的概念和“宏”指令的特点，现在我们可以进行“宏”指令源程序的编辑、输入和执行操作。
1.各按键功能介绍
符号定义：↓表示按下，↑表示抬起，↓↑表示按下立即抬起。
RST键↓↑，机器手动复位，显示“C”。
A/D键↓，显示当前地址，↑显示当前地址存储的数据。
在显示数据时，+1键↓↑，数据+1。
在显示数据时，-1键↓↑，数据-1。
A/D键↓并保持，+1键↓↑，地址+1。
A/D键↓并保持，-1键↓↑，地址-1。
H键↓并保持，再↓↑+1，当前数据的高位+1。
H键↓并保持，再↓↑-1，当前数据的高位-1。
WR键↓↑，将当前显示的数据写入片外存储器，蜂鸣器响一声，显示下一个地址的内容。
A/D键↓并保持，H键↓并保持，↓↑+1，地址高位+1。
A/D键↓并保持，H键↓并保持，↓↑-1，地址高位-1。
-1键↓并保持，WR键↓，同时抬起↑，显示“F”，表示进入存储器清FF状态。等待几秒，蜂鸣器响一声，表示完成。
A/D键↓保持，WR键↓，同时抬起↑，显示“-1”，表示进入用户程序执行状态。
2.【例1-1】 指示灯D0点亮
asm（asm是assembly的缩写，就是汇编文件）文件：
查“宏”指令集汇编后，生成机器码源程序LST文件（就是列表文件）为

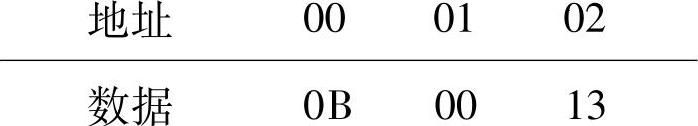

hex文件（hex是hexadecimal的缩写，就是十六进制文件）为
（1）程序输入操作
↓↑RST键，显示“C”，机器初始化。
输入第1个字节：地址00输入0B。
↓A/D键，显示“00.”，↑显示“FF”，表示当前地址00存储的内容。
↓↑+1键，显示“00”，表示当前地址内容+1后结果为“00”。
↓↑+1键，连续进行，直到显示“0b”为止。表示存储器内容改变为“0b”。
↓↑WR键，蜂鸣器响一声，表示显示的内容已经被写入存储器的当前地址内，并自动显示下一个地址01的内容为“FF”。
输入第2个字节：地址01输入00。
↓↑+1键，显示“00”。表示当前地址内容+1后结果为“00”。
↓↑WR键，蜂鸣器响一声，表示显示的内容已经被写入存
储器的当前地址内，并自动显示下一个地址02的内容为“FF”。
输入第3个字节：地址02输入13。
↓↑+1键，显示“00”。表示当前地址02内容+1后结果为“00”。
↓H键，并保持，↓+1键，全部抬起，高位数码管+1显示“10”。
↓↑+1键，连续进行，直到显示“13”为止。
↓↑WR键，蜂鸣器响一声，表示显示的内容已经被写入存储器的当前地址内，并自动显示下一个地址03的内容为“FF”。第4个字节无效。
到此，程序代码输入结束。
（2）程序校验(www.chuimin.cn)
↓↑RST键，显示“C”。
↓A/D键显示“00.”，↑显示“0b”。表示当前地址00的内容为“0b”。
↓↑WR键，抬起，蜂鸣器响一声，显示地址01的内容应为“00”。
↓↑WR键，抬起，蜂鸣器响一声，显示地址02的内容应为“13”。
若以上显示正确，表示程序代码输入正确。
（3）程序执行
↓↑RST键显示“C”，同时地址初始化为00。
↓A/D键并保持，↓WR键并全部↑↑，应显示“-1”。
指示灯D0被点亮，表示程序从地址00开始正确执行。
↓↑RST键，显示“C”，指示灯D0灭。机器返回初始状态。可反复操作，表示机器功能正确，可以使用。如果输入新程序，应当先进行存储器擦除，然后输入新数据。当然，这不是必须的，主要是因为原有的程序数据不擦除可能会引起混乱。
（4）硬件连接原理

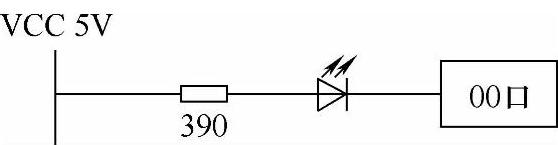

指示灯D0的“-”极接00口，“+”极通过390Ω电阻接5V电源，实验机上电复位后，00口置“1”，灯D0电路被关断，灯灭。当00口被程序置“0”，指示灯D0电路被导通，灯亮，如图1-13所示。
这个程序虽然很简单，但却说明了一个重要概念，即通过软件的变化，能够在硬件不变的条件下改变功能。这对无软件的纯电子系统是无法实现的。应用单片机能够在低成本的条件下，实现较高的功能，能够迅速升级产品性能。如果通过实际操作了解了这一点，可以深切地体会到它的重大经济意义。
图1-13 指示灯D0电路连接图
3.【例1-2】 指示灯D0闪烁

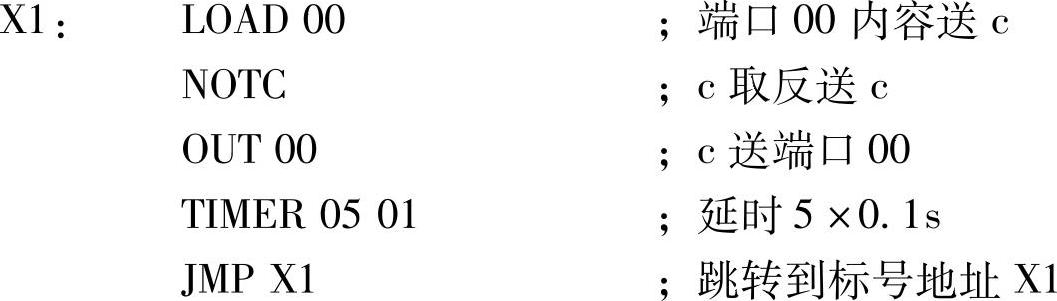

（1）源程序（asm文件）

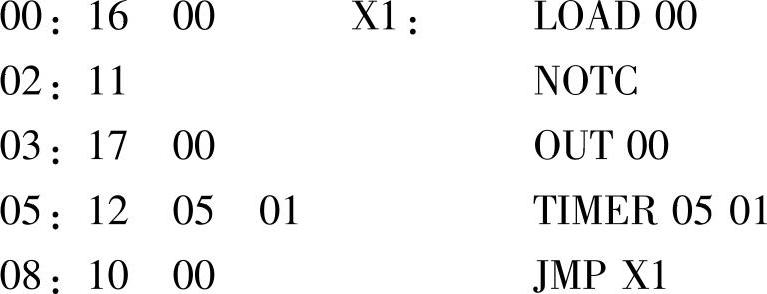

（2）查表“宏”指令集汇编后，生成机器码文件（LST文件）
因为标号地址X1所表示的目的地址是“00”，所以地址09的内容就是“00”。
（3）hex文件
（4）程序输入
对于hex文件用上面示例的方法，将机器码输入到存储器内。
复位后显示“C”表明机器已初始化。
输入第1字节：
↓A/D键显示“00.”，↑显示“FF”，表示当前地址00存储的内容。
↓H键并保持，↓+1键，全部抬起，高位数码管+1，显示“10”。
↓↑+1键，连续进行，直到显示“16”为止。
↓↑WR键，蜂鸣器响一声，表示显示的内容已经被写入存储器的当前地址内，并显示下一个地址01的内容为“FF”。
输入第2字节：
↓↑+1键显示“00”。
↓↑WR键，蜂鸣器响一声，表示显示的内容已经被写入存储器的当前地址内，并自动显示下一个地址02的内容为“FF”。
按此方法逐步顺序输入全部存储器字节，直到地址09为止。
（5）程序校验
从地址00开始，用WR键核对全部地址内容应与hex文件相符合，否则要进行修改直到正确为止。
（6）程序执行
按例1-1中的方法执行程序，应能看到指示灯D0闪烁，间隔为0.5s。
