本例演示用广义线性拟合VI预测成本的方法。

1.设置工作环境

1）新建VI。选择菜单栏中的“文件”→“新建VI”命令，新建一个VI，一个空白的VI包括前面板及程序框图。

2）保存VI。选择菜单栏中的“文件”→“另存为”命令，输入VI名称为“预测成本”。

2.构造H型矩阵

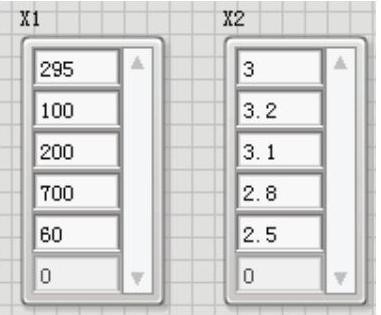

1）在“函数”选板中选择“银色”→“数组、矩阵与簇”→“数组（数值）” 控件，放置两个数组X1、X2，如图9-41所示。

图9-41 放置数组控件

2）在“函数”选板中选择“编程”→“数组”→“数组大小”函数，计算X1数组常数量。

3）在“函数”选板中选择“编程”→“数组”→“初始化数组”函数，将X1元素个数设置为1维数组中的元素。

4）在“函数”选板中选择“编程”→“数组”→“创建数组”函数，连接初始化后的数组X1、X2，创建新数组。

5）在“函数”选板中选择“编程”→“数组”→“二维数组转置”函数，输出转置新数组H。

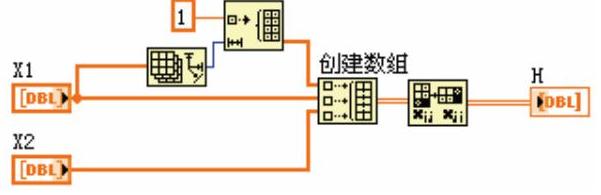

6）程序框图的显示如图9-42所示。

图9-42 程序框图

3.拟合数据

1）在“函数”选板上选择“数学”→“拟合”→“广义线性拟合”函数，在“Y”“H”输入端连接数组，输出拟合数据。

2）在“残差”输出端创建“均方差”数值显示控件。

3）在“系数”输出端创建“系数”数组显示控件。(www.chuimin.cn)

4）将“最佳拟合”输出数据与数组“Y”通过“创建数组”函数，输出显示“波形图”显示控件上。

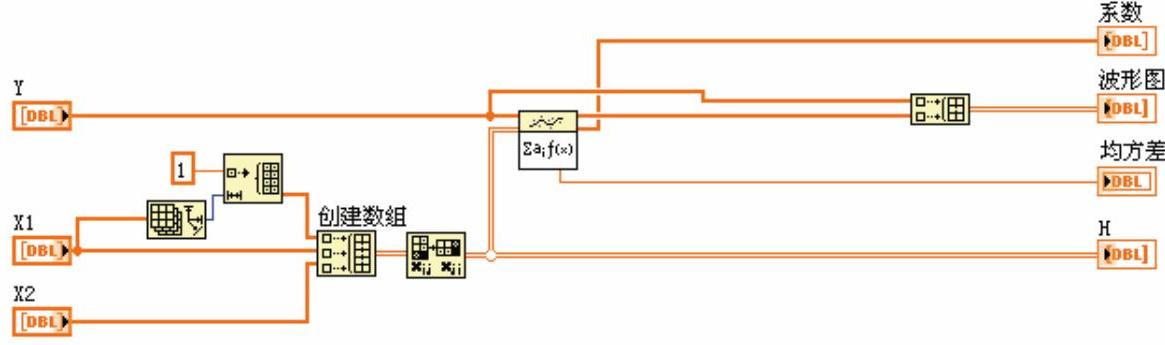

5）程序设计如图9-43所示。

图9-43 拟合数据

4.显示方程

1）在“函数”选板上选择“编程”→“字符串”→“字符串/数值转换函数”→“数值至小数字符串转换”函数，设置精度值为2，转换系数类型。

2）在“函数”选板上选择“编程”→“数组”→“索引数组”函数，输出转换后的系数中的元素a、b、c。

3）在“函数”选板上选择“编程”→“字符串”→“连接字符串”函数，根据索引输出的3个元素创建方程关系Y=a+bX1+cX2，输出显示控件“方程”，显示结果。

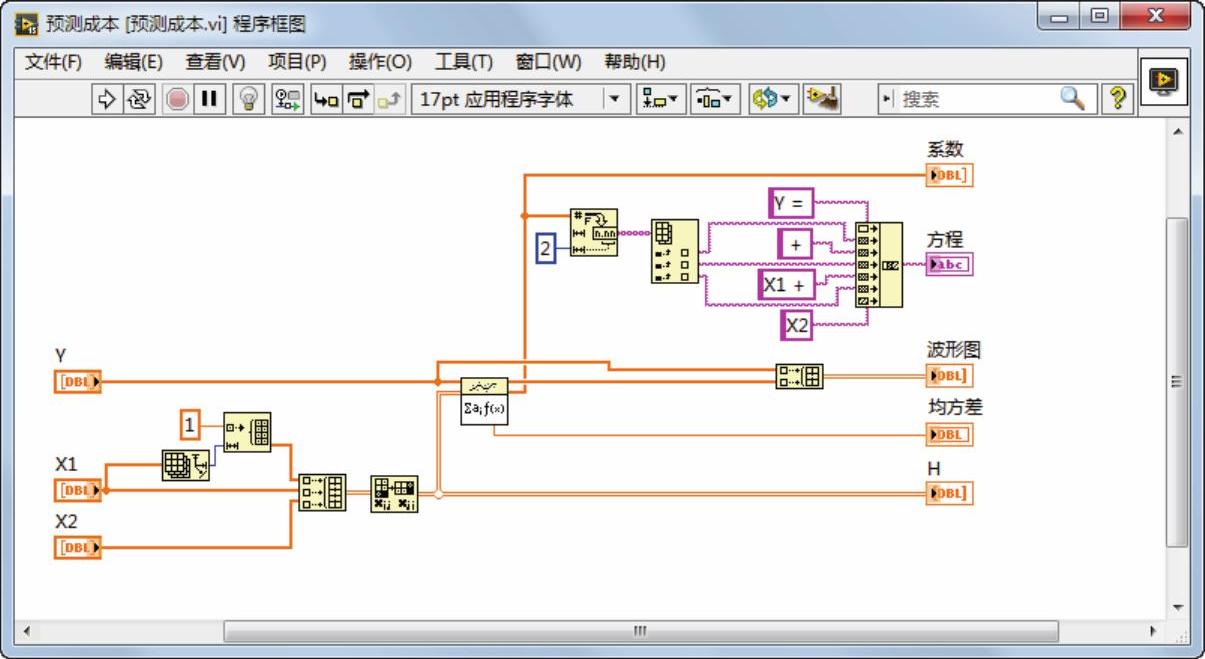

4）程序框图、前面板的显示如图9-44、图9-45所示。

图9-44 程序框图

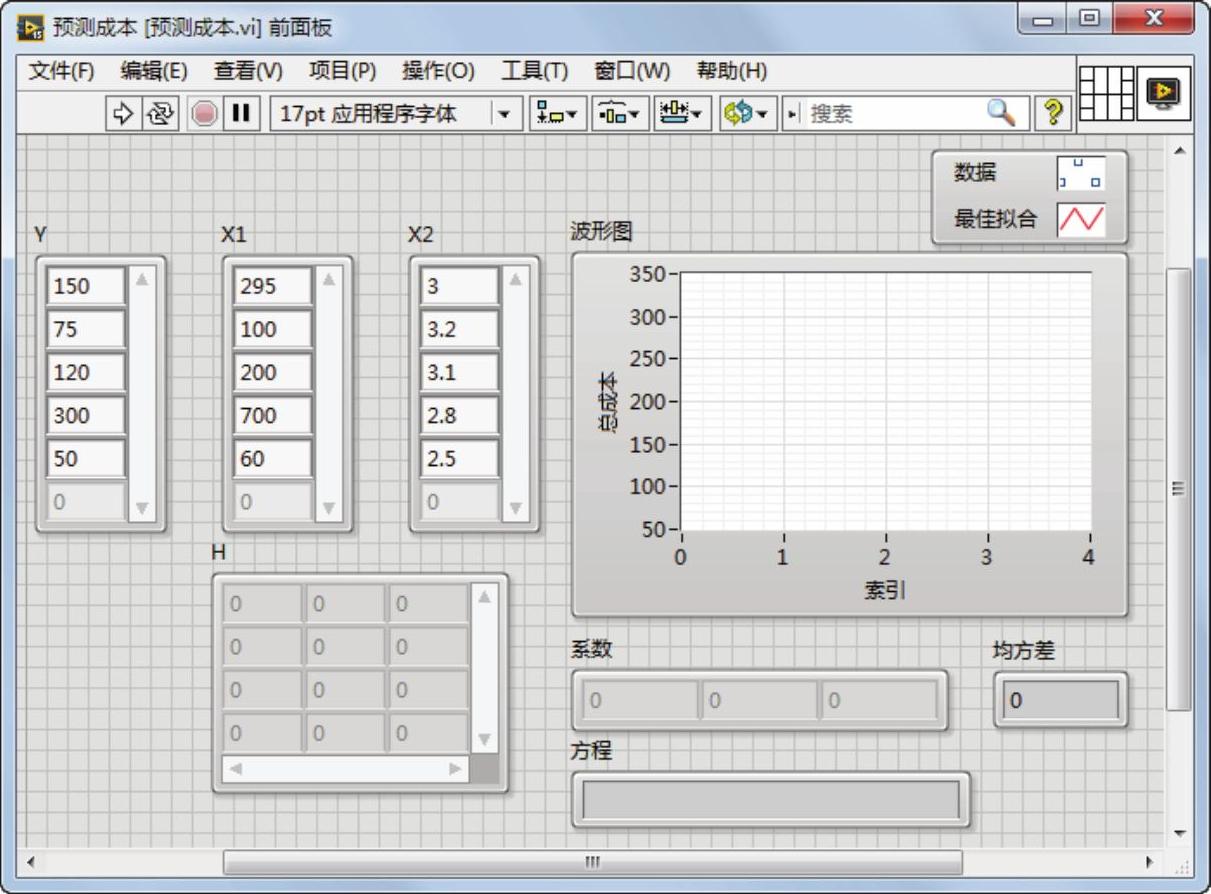

图9-45 前面板

5.运行程序</ID=3>

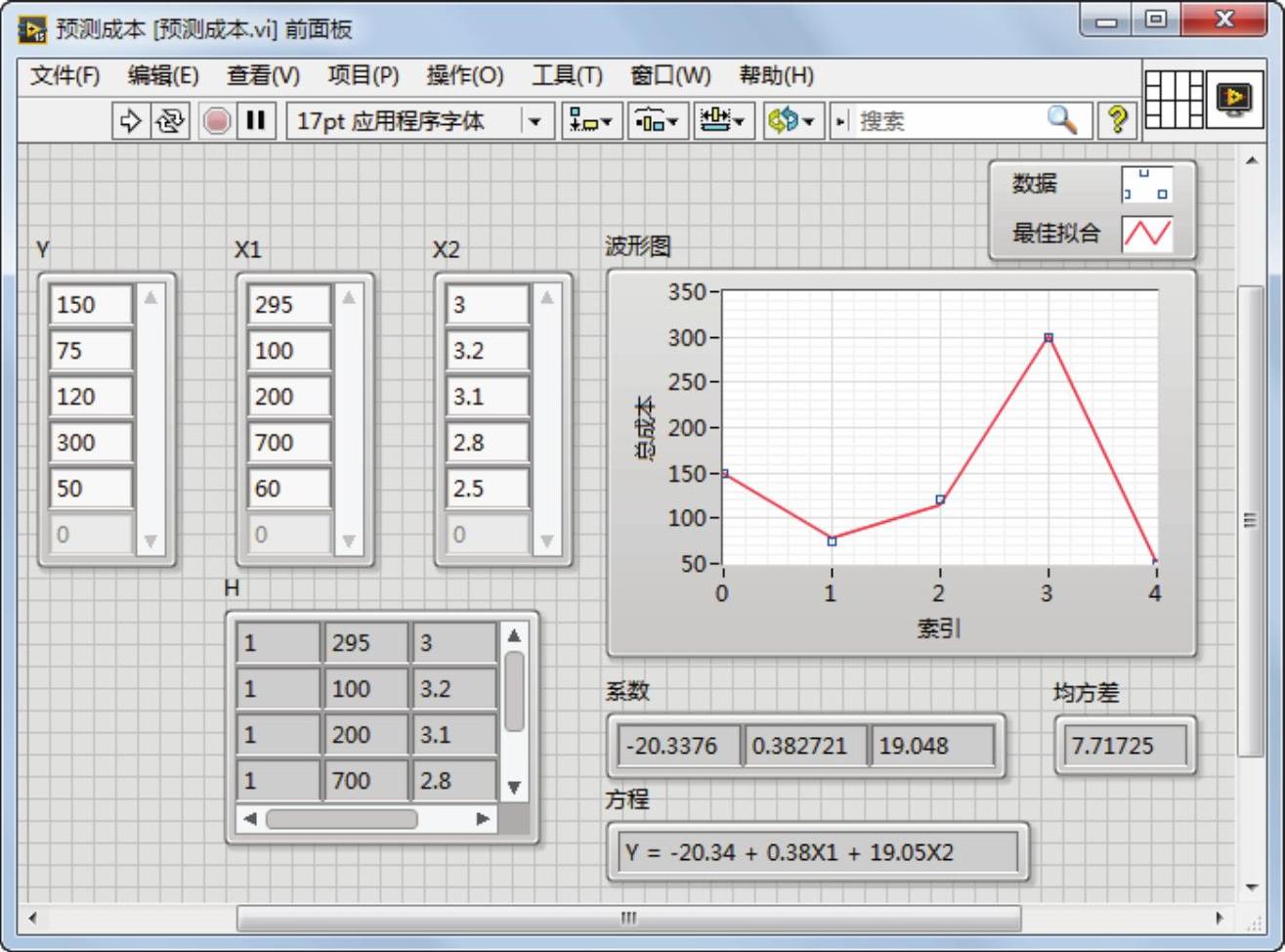

在前面板窗口或程序框图窗口的工具栏中单击“运行”按钮，运行VI结果如图9-46所示。

图9-46 运行结果
