LabVIEW2015虚拟仪器程序设计-信号生成的实现

2023-11-07 理论教育版权反馈

【摘要】：使用信号生成VI可以得到特定波形的一维数组。图8-114 “信号生成”选板下面对信号生成选板中的函数节点及其用法进行介绍。图8-115 基于持续时间的信号发生器持续时间：以秒为单位的输出信号的持续时间。图8-116 前面板2.混合单频与噪声该项功能产生一个包含正弦单频、噪声和直流偏移量的数组。

信号生成VI在“函数选板”→“信号处理”→“信号生成”子选板中，如图8-114所示。使用信号生成VI可以得到特定波形的一维数组。在该选板上的VI可以返回通常的LabVIEW错误代码，或者特定的信号处理错误代码。

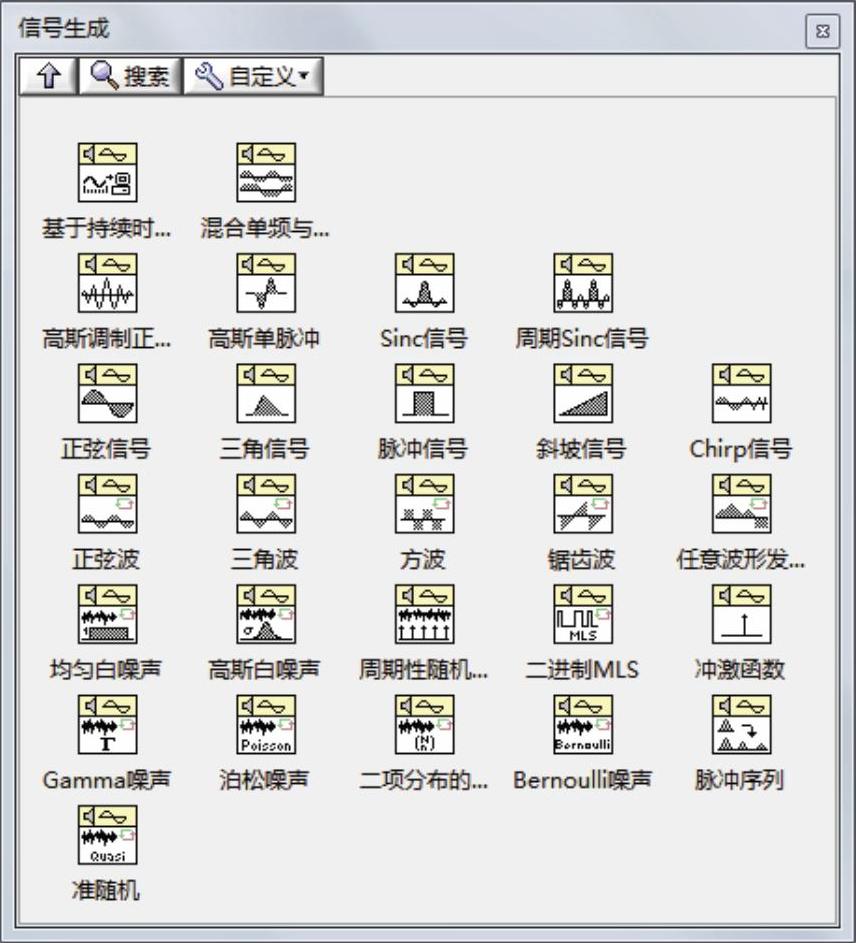

图8-114 “信号生成”选板

下面对信号生成选板中的函数节点及其用法进行介绍。

1.基于持续时间的信号发生器

该项功能产生信号类型所决定的信号。基于持续时间的信号发生器VI的节点图标和端口定义如图8-115所示。信号频率的单位是Hz（周期/秒），持续时间单位是秒。采样点数和持续时间决定了采样率，而采样率必须是信号频率的两倍（遵从奈奎斯特定律）。如果奈奎斯特定律没有满足，必须增加采样点数，或者减小持续时间，或者减小信号频率。

图8-115 基于持续时间的信号发生器

持续时间：以秒为单位的输出信号的持续时间。默认值为1.0。

信号类型：产生信号的类型。包括sine（正弦）信号、cosine（余弦）信号、triangle（三角）信号、square（方波）信号、saw tooth（锯齿波）信号、increasing ramp（上升斜坡）信号和decreasing ramp（下降斜坡）信号。默认信号类型为sine（正弦）信号。

采样点数：输出信号中采样点的数目。默认值为100。

频率：输出信号的频率，单位为Hz。默认值为10。代表了一秒内产生整周期波形的数目。

幅值：输出信号的幅值。默认值为1.0。

直流偏移量：输出信号的直流偏移量。默认值为0。

相位输入：输出信号的初始相位，以度为单位。默认值为0。

信号：产生的信号数组。

可以对所产生的信号的类型进行选择，对特定波形的参数进行调节。波形数组送入波形图进行显示。演示的前面板及程序框图如图8-116和图8-117所示。

(www.chuimin.cn)

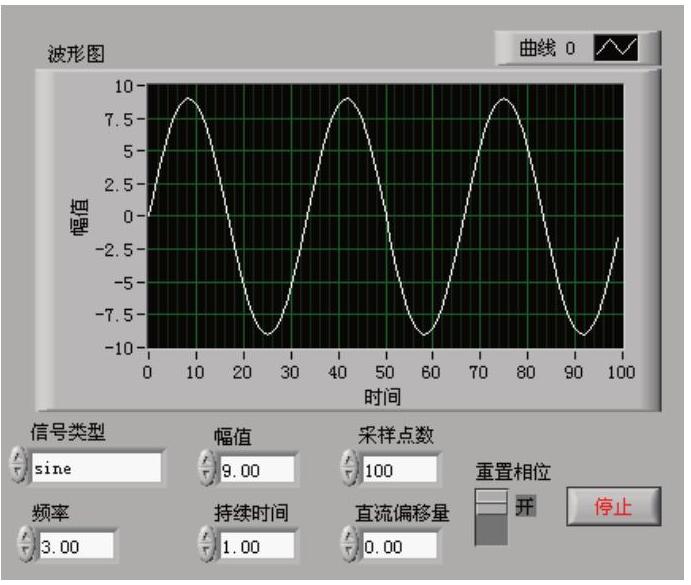

图8-116 前面板

2.混合单频与噪声

该项功能产生一个包含正弦单频、噪声和直流偏移量的数组。与产生波形子选板中的混合单频与噪声波形相类似。节点图标和端口定义如图8-118所示。

3.高斯调制正弦波

该项功能产生一个包含高斯调制正弦波的数组。高斯调制正弦波VI的节点图标和端口定义如图8-119所示。

衰减（dB）：在中心频率两侧功率的衰减，这一值必须大于0。默认值为6dB。

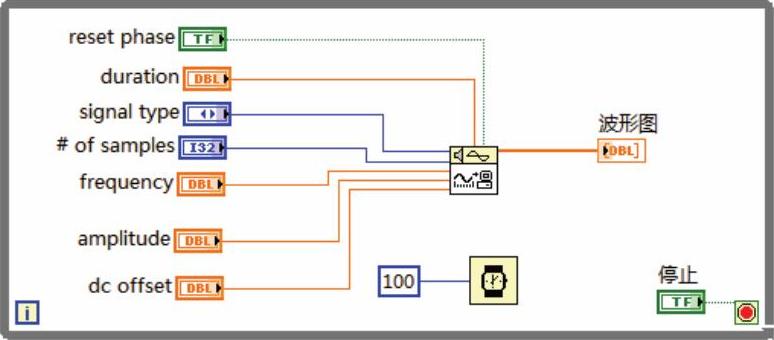

图8-117 程序框图

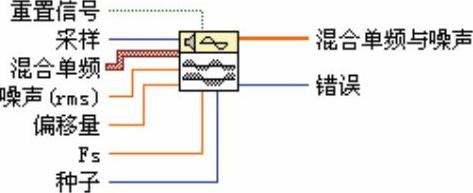

图8-118 混合单频与噪声

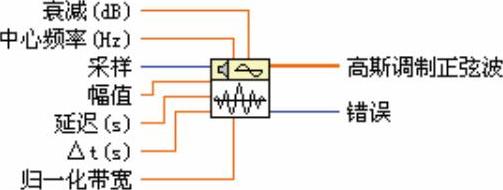

图8-119 高斯调制正弦波

中心频率（Hz）：中心频率或者载波频率，以Hz为单位。默认值为1。

延迟（s）：高斯调制正弦波峰值的偏移。默认值为0。

Δt（s）：采样间隔。采样间隔必须大于0。如果采样间隔小于或等于0，输出数组将被置为空数组，并且返回一个错误。默认值为0.1。

归一化带宽：该值与中心频率相乘，从而在功率谱的衰减（dB）处达到归一化。归一化带宽输入值必须大于0。默认值为0.15。

信号生成子选板中的其他VI与波形生成中相应的VI的使用方法类似。关于它们的使用方法，请参见波形生成子选板中VI的介绍部分。
