NI公司官方提供了支持LabVIEW 2015的DAQ驱动程序，下载地址为：http：//www.ni.c omdo wnloadni-daqmx15.0.15353en。把DAQ卡与计算机连接后，就可以开始安装驱动程序了。

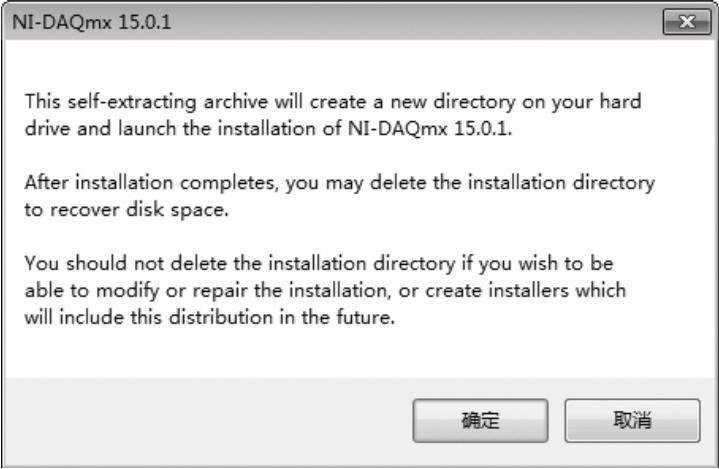

双击下载的安装程序，弹出图8-2所示的解压对话框，单击“确定”按钮，进入图8-3所示的解压路径设置对话框。

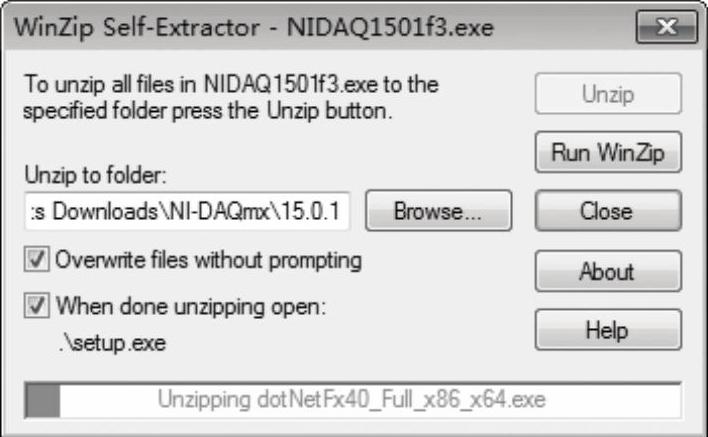

1）单击“Unzip”按钮，解压缩文件，过程如图8-4所示，勾选“When done unzipping open”复选框，当完成解压后，直接启动安装程序Setup.exe


图8-2 解压对话框


图8-3 解压路径设置对话框


图8-4 解压过程

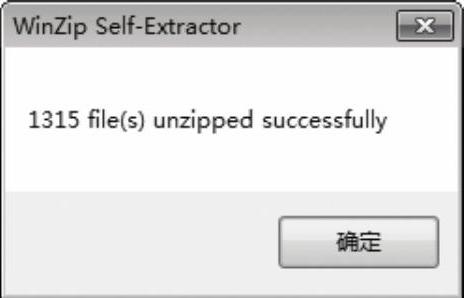

2）解压缩完成后，弹出解压成功对话框，如图8-5所示，单击“确定”按钮，启动安装。

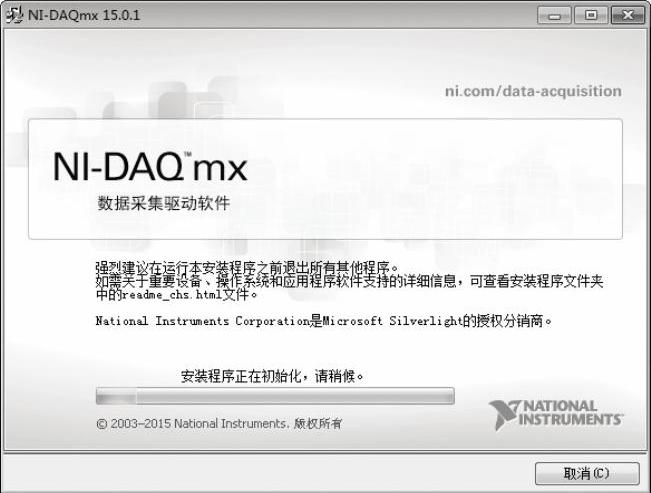

把压缩包解压以后，会出现图8-6所示的对话框。


图8-5 解压成功


图8-6 NI-DAQmx初始化界面

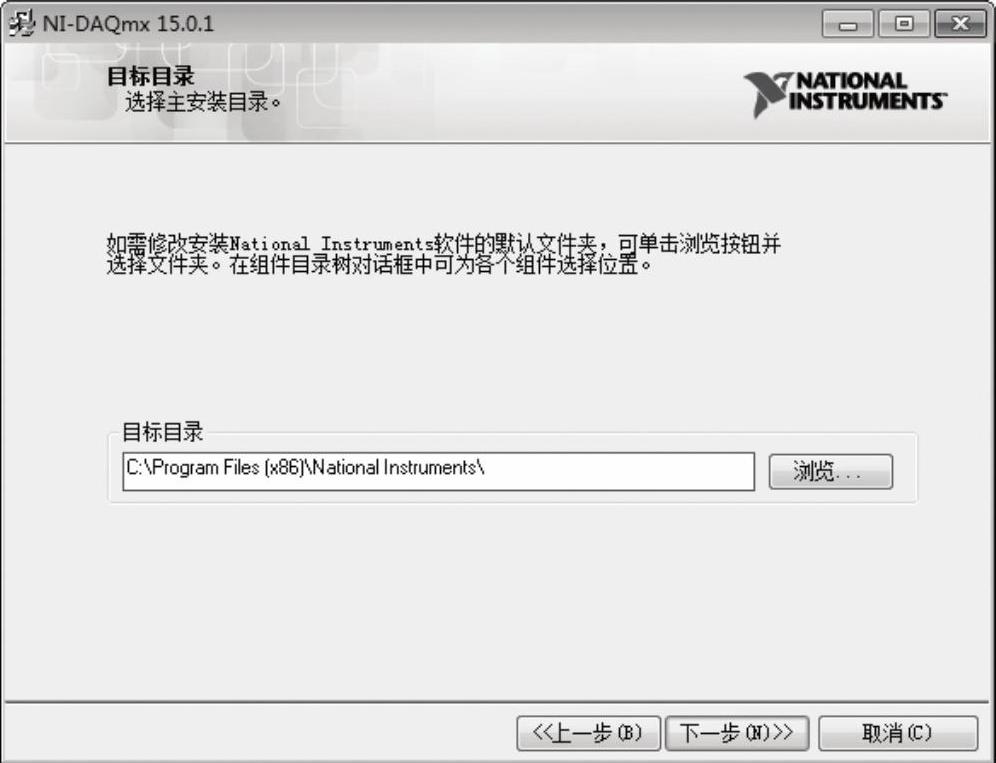

单击“下一步”按钮，对安装路径进行选择，如图8-7所示。


图8-7 选择文件路径

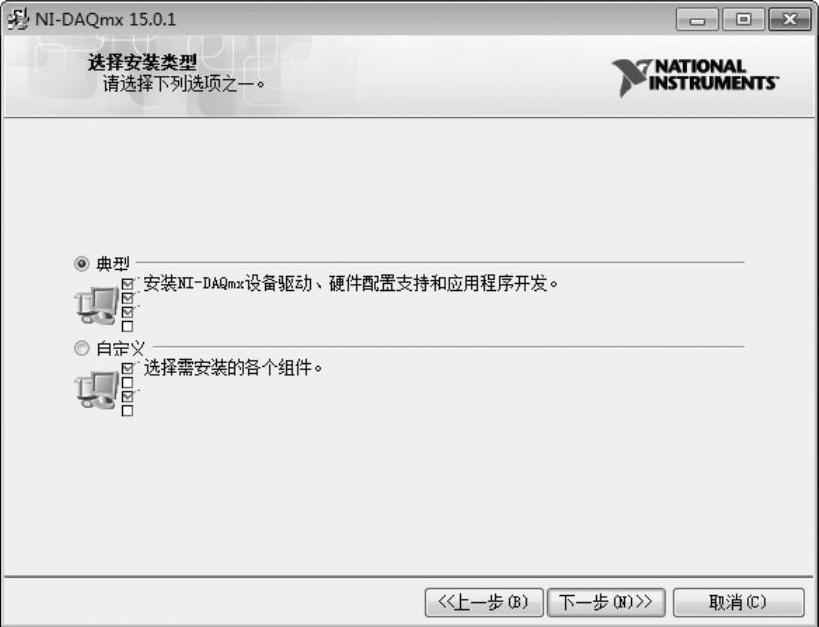

单击“下一步”按钮，选择安装类型，经典、自定义可以由用户选择，如图8-8所示。

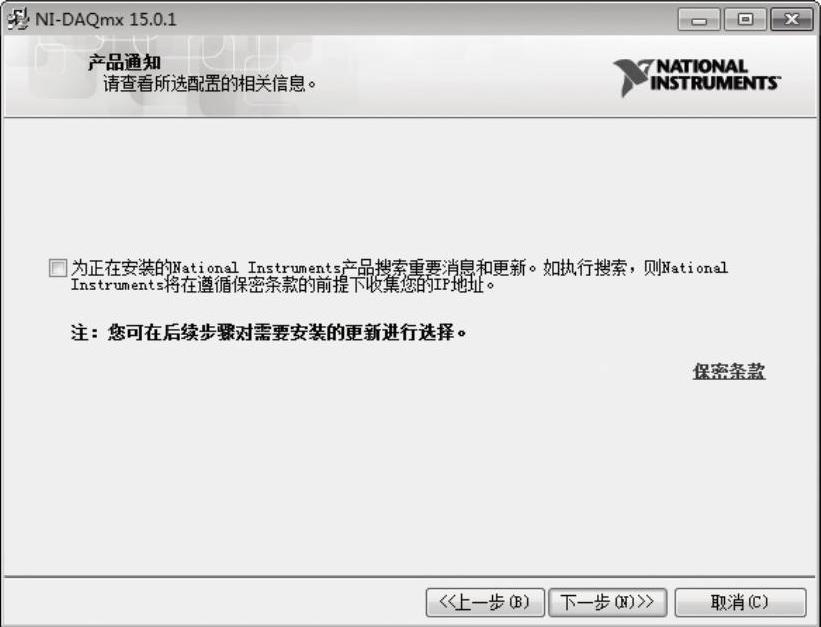

单击“下一步”按钮，显示“产品通知”对话框，如图8-9所示，取消复选框的勾选。


图8-8 选择安装类型


图8-9 “产品通知”对话框

单击“下一步”按钮，显示许可协议，选择“我接受该许可协议。”，如图8-10所示。


图8-10 许可协议界面

单击“下一步”按钮，显示安装确认对话框，如图8-11所示。


图8-11 “驱动软件安装”对话框

单击“下一步”按钮，核对安装信息，选择所需要安装的组件安装程序会自动检测系统中已安装的NI软件，并且从该CD中自动选择最新版本的驱动程序、应用软件和语言支持文件，如图8-12所示。

双击一个特征项前面的加号可以展开子特征项的列表，如图8-12所示。可以选择附加选项来安装支持文件、范例和文档。请按照软件的提示操作。


图8-12 NI-DAQmx安装界面

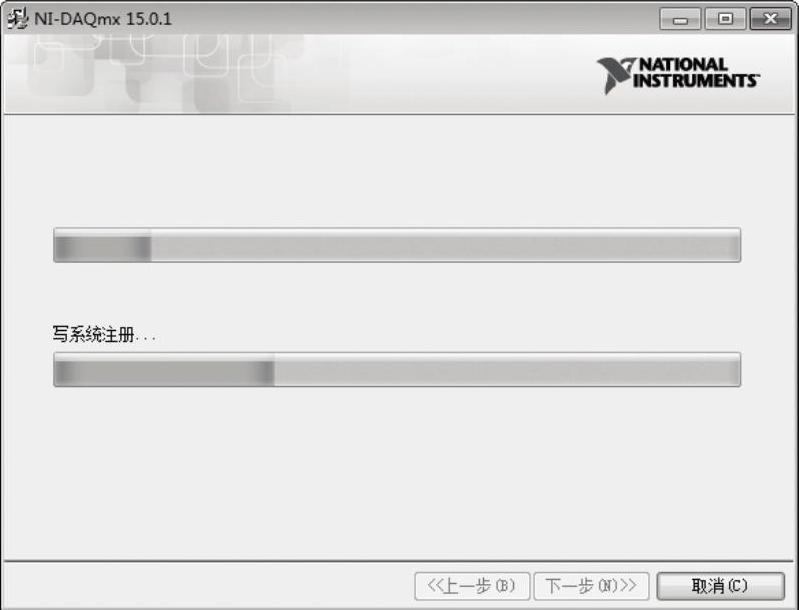

直接单击“下一步”按钮，最后出现安装进度条，如图8-13所示。

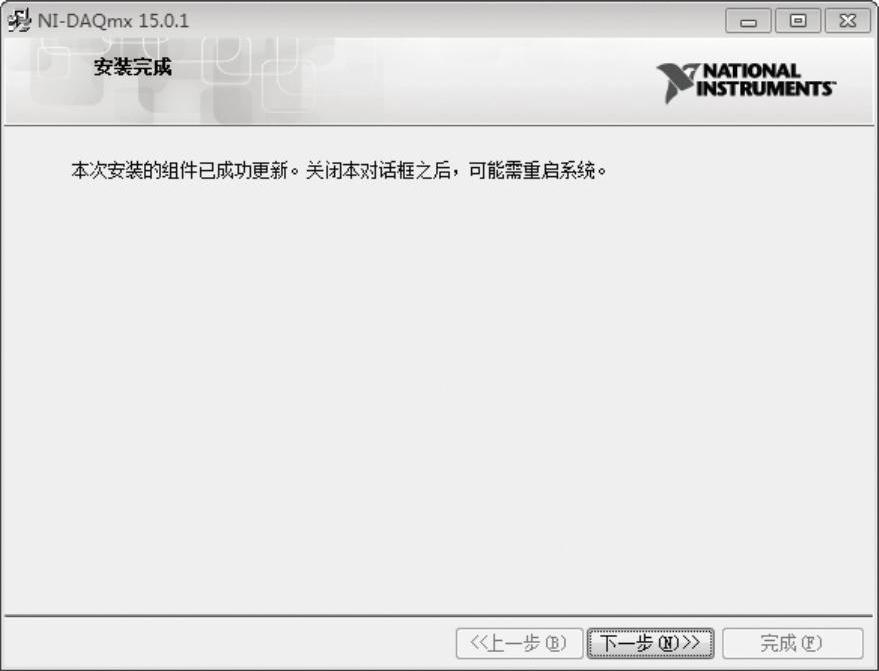

当安装程序完成时显示安装完成对话框，如图8-14所示，单击“下一步”按钮，会打开一个消息提示框询问是否想立刻重新启动计算机。重启计算机，即可使用DAQ。


图8-13 安装进程界面


图8-14 安装完成
