本实例演示用“罗列文件夹”函数读取文件夹路径，并对该文件夹下文件进行复制、删除。

1.设置工作环境

1）新建VI。选择菜单栏中的“文件”→“新建VI”命令，新建一个VI，一个空白的VI包括前面板及程序框图。

2）保存VI。选择菜单栏中的“文件”→“另存为”命令，输入VI名称为“编辑选中文件”。

2.设计程序框图

将程序框图置为当前。

（1）获取文件路径

在“函数”选板上选择“编程”→“文件IO”→“高级文件函数”→“罗列文件夹”函数，在输入端创建“路径”“模式”输入控件。

在“函数”选板上选择“编程”→“结构”→“条件结构”，拖动鼠标，在“For循环”内部创建条件结构。

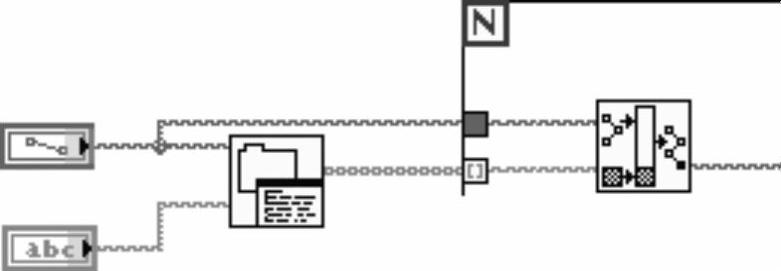

在“函数”选板上选择“编程”→“文件IO”→“创建路径”函数，在输入端将“路径”输入控件连接到“基路径”输入端，将“文件名”输出端连接到“模式”输入端，获取选定文件路径，程序框图显示如图7-155所示。

（2）编辑显示对话框

在“函数”选板中选择“编程”→“字符串”→“连接字符串”函数，在输入端连接“文件夹名”与“编辑该文件”“？”字符常量，将三组字符连在一起。

在“函数”选板上选择“编程”→“对话框与用户界面”→“三按钮对话框”函数，在“消息”输入端连接合并的字符串，创建3个按钮常量即“复制”“删除”和“取消”，程序运行过程中，显示在对话框中，程序框图显示如图7-156所示。

图7-155 获取文件路径

图7-156 设置显示对话框

（3）设置编辑条件

在“函数”选板上选择“编程”→“结构”→“条件结构”，拖动鼠标，在“For循环”内部创建条件结构。

条件结构的选择器标签包括“真”和“假”两种，单击右键，选择“在后面添加分支”，显示三种条件。

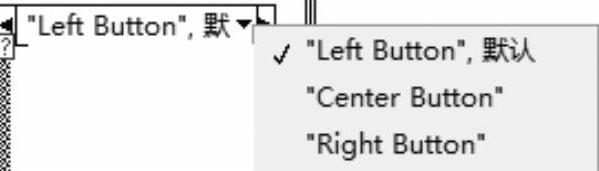

将按钮对话框的“哪个按钮”输出端连接到“条件结构”中的“分支选择器”端，分支选择器将自动根据按钮转换标签名，如图7-157所示。根据按钮的显示选择执行该条件。

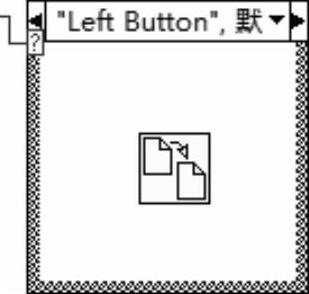

选择“Left Button，默认”选项，在“函数”选板上选择“编程”→“文件IO”→“高级文件函数”→“复制”函数，如图7-158所示。

图7-157 转换标签名

图7-158 复制文件(www.chuimin.cn)

选择“Center Button”，在“函数”选板上选择“编程”→“文件IO”→“高级文件函数”→“删除”函数，如图7-159所示。

选择“Right Button”，直接连接输入、输出端，如图7-160所示。

图7-159 删除文件

图7-160 取消操作

在“函数”选板上选择“编程”→“对话框与用户界面”→“简易错误处理器”，连接输出错误。

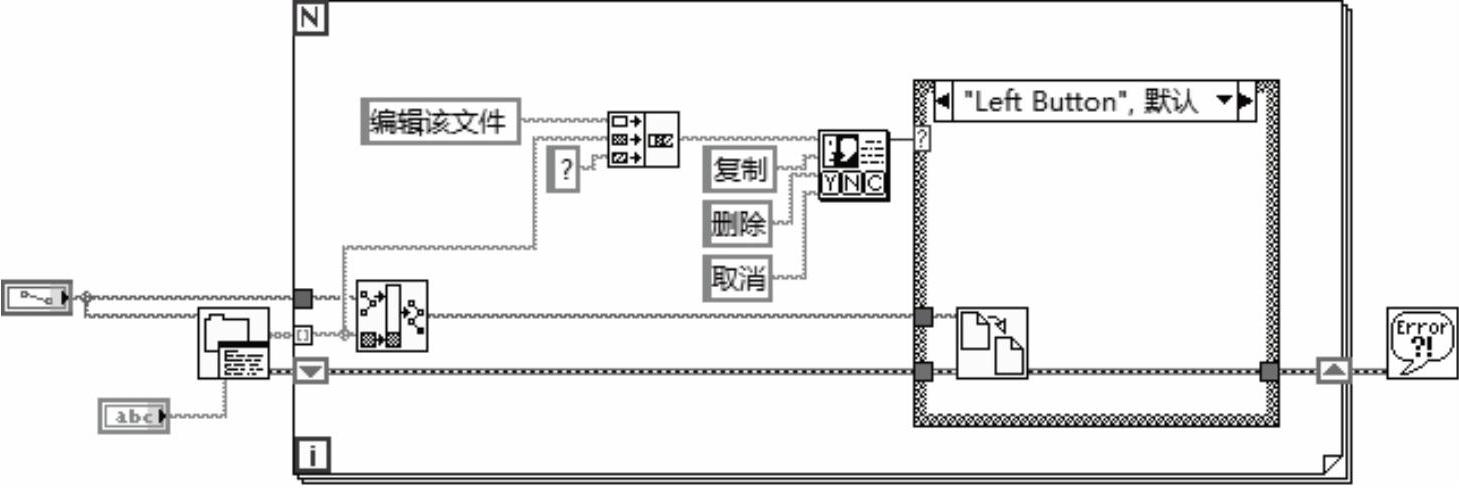

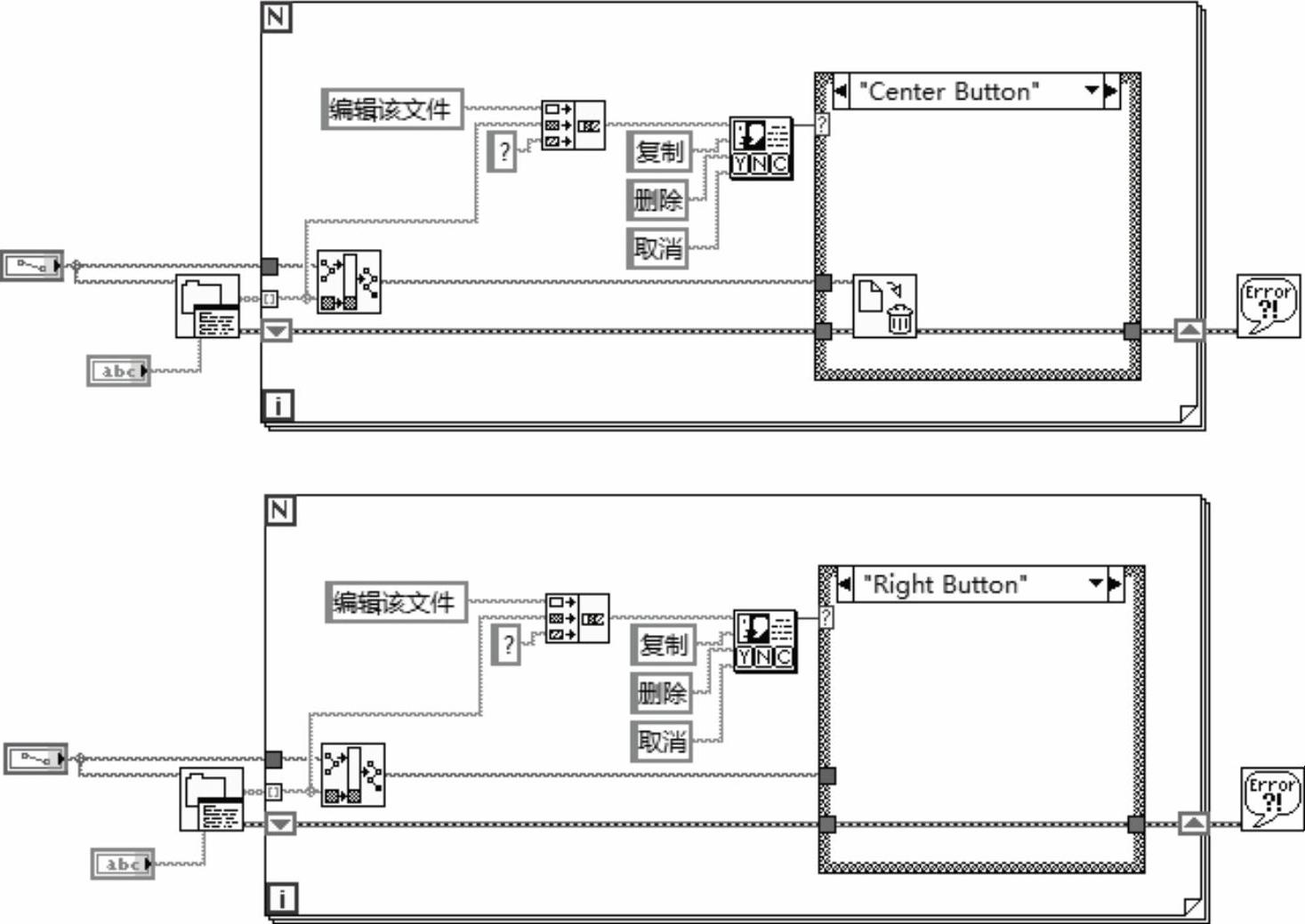

连接剩余程序框图，单击工具栏中的“整理程序框图”按钮，整理程序框图，结果如图7-161所示。

图7-161 程序框图

图7-161 程序框图（续）

3.显示程序框图

打开程序框图，在空间中输入路径与文件类型，如图7-162所示。

图7-162 设计前面板

4.运行程序

1）在前面板窗口或程序框图窗口的工具栏中单击“运行”按钮，运行VI结果如图7-163所示。

图7-163 运行结果

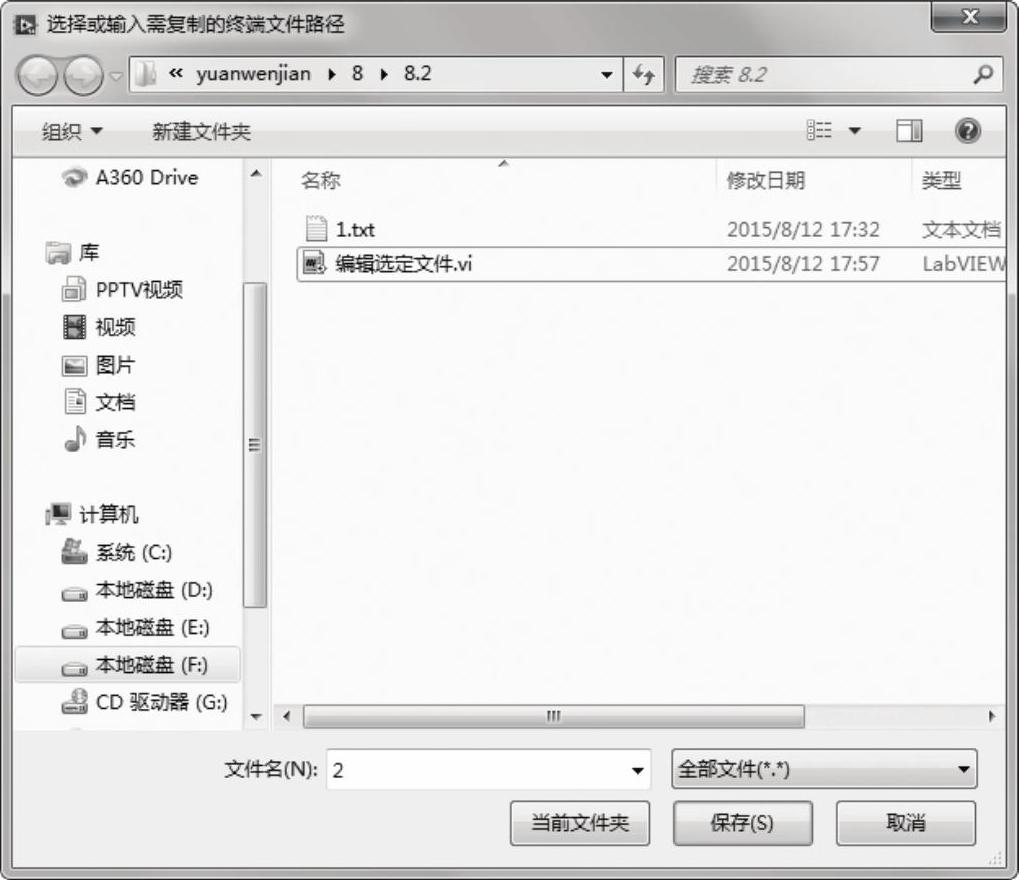

2）单击“复制”按钮，弹出图7-164所示的“选择或输入需复制的终端文件路径”对话框，输入复制文件名称，选择路径，完成文件的复制。

图7-164 复制文件

3）单击“删除”按钮，则直接删除选中的文件。

4）单击“取消”按钮，关闭该对话框，不对选中文件执行任何操作，返回程序框图。
