LabVIEW2015虚拟仪器程序设计：前面板数据记录
【摘要】：每次VI运行时，前面板数据记录会将前面板数据保存到一个单独的数据记录文件中，其格式为使用分隔符的文本文件。第一次记录VI的前面板数据时，LabVIEW会提示为数据记录文件命名。再次单击删除数据记录按钮，可恢复数据记录。“记录#”表示所要查找的记录，“非法记录#”表示该记录号是否存在，“时间标识”表示创建记录的时间，而“前面板数据”是前面板对象簇。将前面板数据簇连接到解除捆绑函数可以访问前面板对象的数据。
前面板数据记录可记录数据，并将这些数据用于其他VI和报表中。例如，先记录图形的数据，可将这些数据用于其他VI中的另一个图形中。
每次VI运行时，前面板数据记录会将前面板数据保存到一个单独的数据记录文件中，其格式为使用分隔符的文本文件。可以通过以下方式获取数据。
使用与记录数据相同的VI通过交互方式获取数据。
将该VI作为子VI并通过编程获取数据。
“文件I/O”VI和函数可获取数据。
每个VI都包括一个记录文件绑定，该绑定包含LabVIEW用于保存前面板数据的数据记录文件的位置。记录文件绑定是VI和记录该VI数据的数据记录文件之间联系的桥梁。
“数据记录”文件所包含的记录均包括时间标识和每次运行VI时的数据。访问数据记录文件时，通过在获取模式中运行VI并使用前面板控件可以选择需要查看的数据。在获取模式下运行VI时，前面板上部将包括一个数字控件，用于选择相应数据记录，如图7-150所示。
图7-150 数据获取工具栏
选择菜单栏中的“操作”→“结束时记录”命令可启用自动数据记录。第一次记录VI的前面板数据时，LabVIEW会提示为数据记录文件命名。以后每次运行该VI时，LabVIEW都会记录每次运行VI的数据，并将新记录追加到该数据记录文件中。LabVIEW将记录写入数据记录文件后将无法覆盖该记录。
选择菜单栏中的“操作”→“数据记录”→“记录”命令，可交互式记录数据。LabVIEW会将数据立即追加到数据记录文件中。交互式记录数据可选择记录数据的时间。自动记录数据在每次运行VI时记录数据。
波形图表在使用前面板数据记录时每次仅记录一个数据点。如果将一个数组连接到该图表的显示控件，数据记录文件将包含该图表所显示数组的一个子集。
记录数据以后，选择菜单栏中的“操作”→“数据记录”→“获取”命令可以交互式查看数据。数据获取工具栏如图7-150所示。
高亮显示的数字表示正在查看的数据记录。方括号中的数字表明当前VI记录的范围。每次运行VI时均会保存一条记录。日期和时间表示所选记录的保存时间。单击递增或递减箭头可查看下一个或前一个记录。也可使用键盘中的向上和向下箭头键。(www.chuimin.cn)
除数据获取工具栏外，前面板外观也会根据在工具栏中所选的记录而改变。例如，单击向上箭头并前移到另一个记录时，控件将显示保存数据时特定的记录数据。单击
按钮退出获取模式，返回查看数据记录文件的VI。
删除记录：在获取模式中，可删除特定记录。通过查看该记录并单击删除数据记录按钮
，可将一个记录标记为删除。再次单击删除数据记录按钮，可恢复数据记录。在获取模式中选择“操作”→“数据记录”→“清除数据”命令可删除所有被标记为删除的记录。如果单击
按钮之前没有删除被标记的记录，则LabVIEW会
提示删除这些已被标记的记录。
清除记录文件绑定：当记录或获取前面板数据时，通过记录文件绑定可以将该VI与所使用的数据记录文件联系起来。一个VI可以绑定两个或多个数据记录文件。这有助于测试和比较VI数据。例如，可将第一次和第二次运行VI时记录的数据进行比较。如果需要将多个数据记录文件与一个VI进行绑定，选择“操作”→“数据记录”→“清除记录文件绑定”命令，即可清除记录文件绑定。在启用自动记录或选择交互式记录数据的情况下再次运行VI时，LabVIEW会提示指定数据记录文件。
修改记录文件绑定：选择“操作”→“数据记录”→“修改记录文件绑定”命令可以修改记录文件绑定，从而可用其他数据记录文件保存或获取前面板数据。LabVIEW会提示选择不同的记录文件或创建新文件。如果需要在VI中获取不同的数据或将该VI中的数据追加到其他数据记录文件中，可以选择修改记录文件绑定。
可以通过编程获取前面板数据，子VI或“文件I/O”VI和函数可获取记录数据。

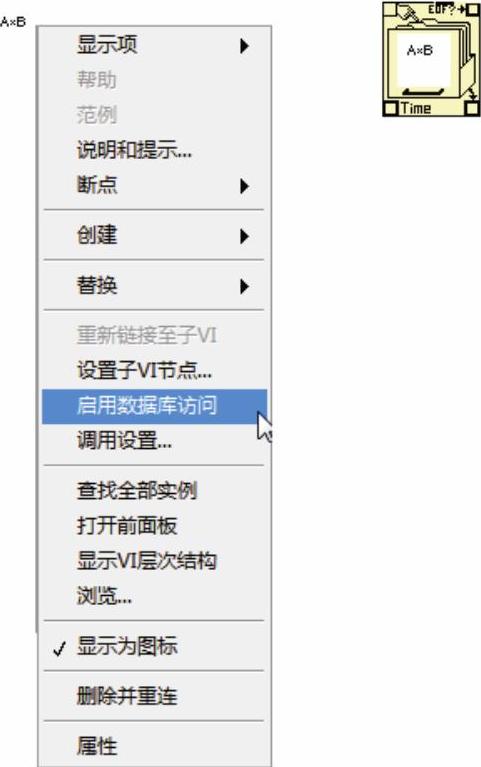

将第4章例4-1计算两数之积VI作为子VI添加到程序框图中，右键单击一个子VI并从快捷菜单中选择“禁用数据库访问”权限时，该子VI周围会出现黄色边框，如图7-151所示。

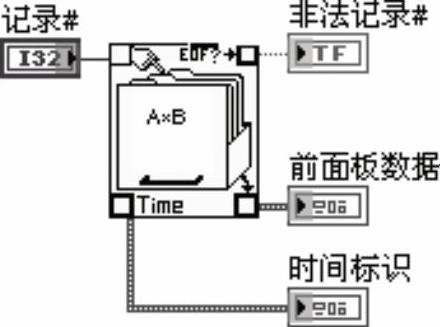

黄色边框像是一个存储文件的柜子，其中包含了可从数据记录文件访问数据的接线端，如图7-152所示。当该子VI启用数据库访问时，输入和输出实际上均为输出，并可以返回记录数据。“记录#”表示所要查找的记录，“非法记录#”表示该记录号是否存在，“时间标识”表示创建记录的时间，而“前面板数据”是前面板对象簇。将前面板数据簇连接到解除捆绑函数可以访问前面板对象的数据。
图7-151 子VI启用数据库访问权限
图7-152 获取子VI前面板记录
