LabVIEW2015虚拟仪器程序设计-文件的读写测试
【摘要】：写入波形至文件和导出波形至电子表格文件VI前者可以将波形写入文件，后者可以将波形写入电子表格、文本文件或数据记录文件。1．测量文件的写入首先使用正弦波发生器产生了一个正弦波形，然后使用写入测量文件Express VI将该波形写入一个测量文件。下面的例子演示了测量文件的读取方法。图7-140 写入测量文件Express VI的配置图7-141 前面板图7-142 程序框图2.测量文件的读取使用读取测量文件Express VI。
写入波形至文件和导出波形至电子表格文件VI前者可以将波形写入文件，后者可以将波形写入电子表格、文本文件或数据记录文件。
如果只需要在VI中使用波形，则可以将该波形保存为数据记录文件（.log）。
以下VI一个正弦波形并在一个图形上进行显示，然后将这些波形写入测量文件。
1．测量文件的写入
首先使用正弦波发生器产生了一个正弦波形，然后使用写入测量文件Express VI将该波形写入一个测量文件。写入测量文件Express VI的配置如图7-140所示。本实例的程序前面板及程序框图如图7-141和图7-142所示。
可以使用读取测量文件Express VI将存储的测量文件读出。下面的例子演示了测量文件的读取方法。

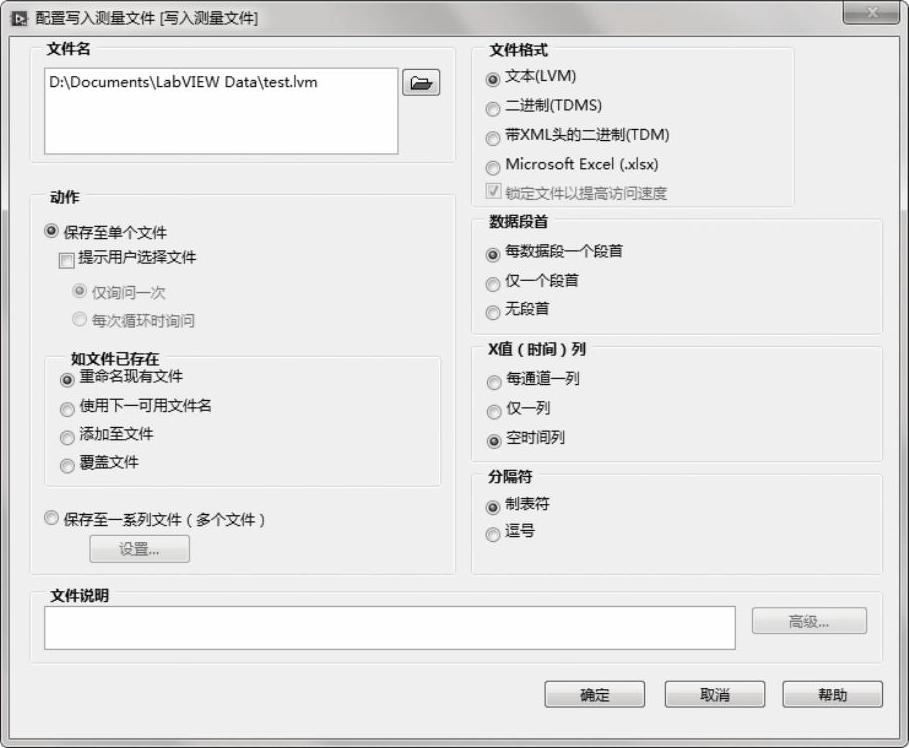

图7-140 写入测量文件Express VI的配置

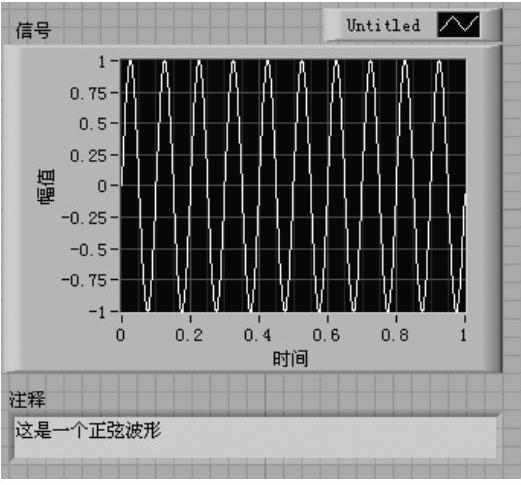

图7-141 前面板
(www.chuimin.cn)

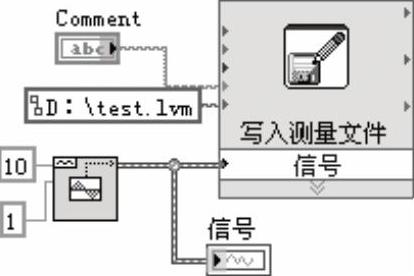

图7-142 程序框图
2.测量文件的读取
使用读取测量文件Express VI。从程序中可以看出，其使用方法非常简单。读取测量文件Express VI的配置如图7-143所示。程序前面板及程序框图如图7-144和图7-145所示。
图7-143 读取测量文件Express VI的配置

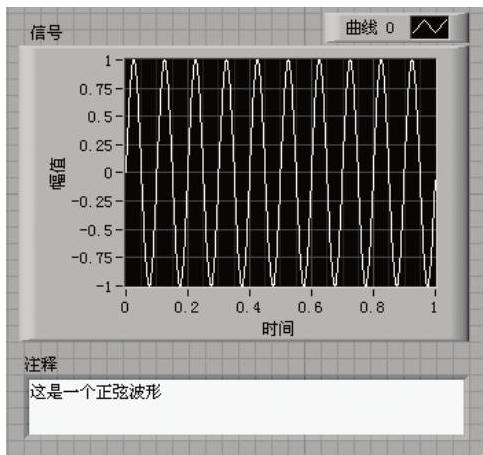

图7-144 程序前面板

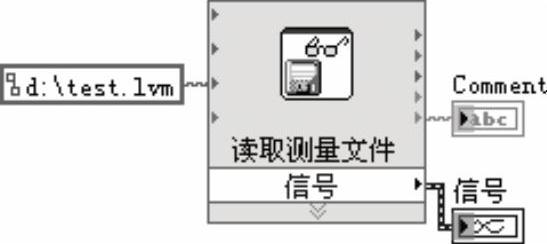

图7-145 程序框图
