LabVIEW2015虚拟仪器程序设计：文本文件的写入与读取
【摘要】：在程序中，读取文本文件VI 有两个重要的输入数据端口，分别是文件和计数。在实例中，读取文本文件VI读取D盘根目录下的data文件，并将读取的结果在文本框中显示出来。图7-119 程序框图图7-120 程序前面板可见，用读取文本文件VI可以将文本文件中的数据以字符串的格式读出，并作为一个字符串来存储。
要将数据写入文本文件，必须将数据转化为字符串。
由于大多数文字处理应用程序读取文本时并不要求格式化的文本，因此将文本写入文本文件无须进行格式化。如果需要将文本字符串写入文本文件，可以用写入文本文件函数自动打开和关闭文件。
由于文字处理应用程序采用了“文件I/O”VI无法处理的字体、颜色、样式和大小不同的格式化文本，因此从文字处理应用程序中读取文本可能会导致错误。
如果需要将数字和文本写入电子表格或文字处理应用程序，可以使用字符串函数和数组函数格式化数据并组合这些字符串。然后将数据写入文件。
格式化写入文件函数可将字符串、数值、路径和布尔数据格式化为文本，并将格式化以后的文本写入文件。该函数可一次实现多项操作，而无须先用格式化写入文件函数格式化字符串，然后用写入文本文件函数将结果字符串写入文件。
扫描文件函数可扫描文件中的文本获取字符串、数值、路径和布尔值并将该文本转换成某种数据类型。该函数可一次实现多项操作，无须先用读取二进制文件或读取文本文件函数读取数据，然后使用扫描字符串将结果扫描至文件。
1.文本文件的写入
文本文件的写入演示程序的程序框图如图7-116所示。
运行程序，可以发现在D盘根目录下生成了一个名为data的文件，使用Windows的记事本程序打开这个文件，可以发现记事本中显示了这200个余弦数据，每个数据的精度达到小数点后4位，如图7-117所示。

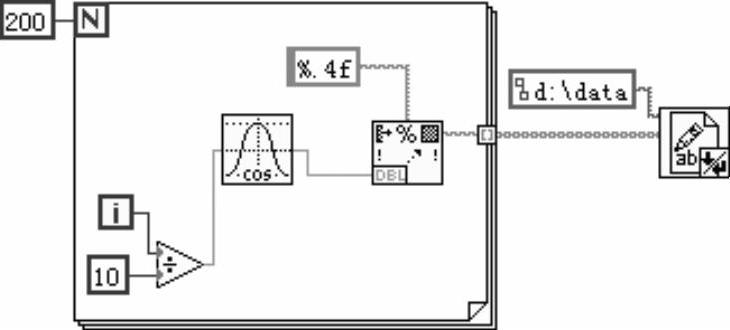

图7-116 文本文件写入的程序框图
可以使用Microsoft Excel电子表格程序打开这个数据文件，绘图以观察波形，如图7-118所示，可以看到图中显示了数据的余弦波形。
图7-117 程序存储的余弦数据(www.chuimin.cn)

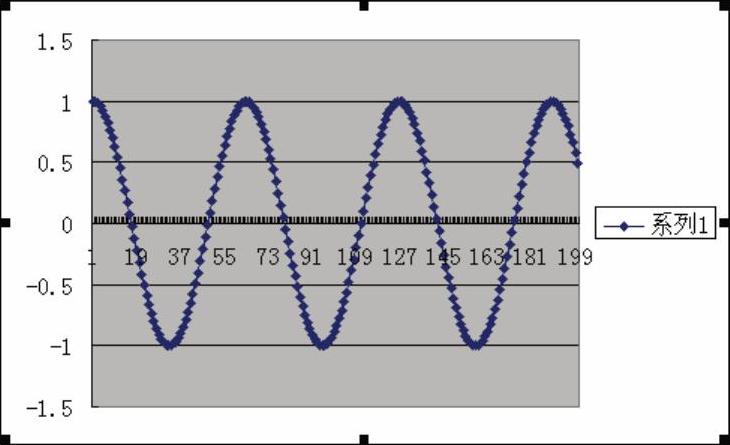

图7-118 用存储在文本文件中的数据在Microsoft Excel中绘图
使用写入文本文件VI可以将文本文件存储称为电子表格文件的格式，也就是说这个实例揭示了电子表格文件其实是一种特殊的文本文件，用写入文本文件VI存储的文件同样可以为Microsoft Excel这样的电子表格处理软件打开并编辑。
2.文本文件的读取
文本文件的读取由读取文本文件VI来完成，本实例演示读取文本文件VI的使用方法。
文本文件的读取演示程序的程序框图如图7-119所示。在程序中，读取文本文件VI 有两个重要的输入数据端口，分别是文件和计数。两个数据端口分别用以表示读取文件的路径、文件读取数据的字节数（如果值为-1，则表示一次读出所有数据）。在实例中，读取文本文件VI读取D盘根目录下的data文件，并将读取的结果在文本框中显示出来。程序的前面板及运行结果如图7-120所示。

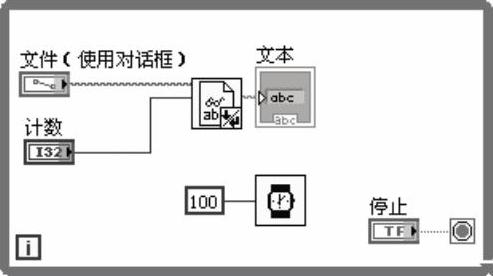

图7-119 程序框图

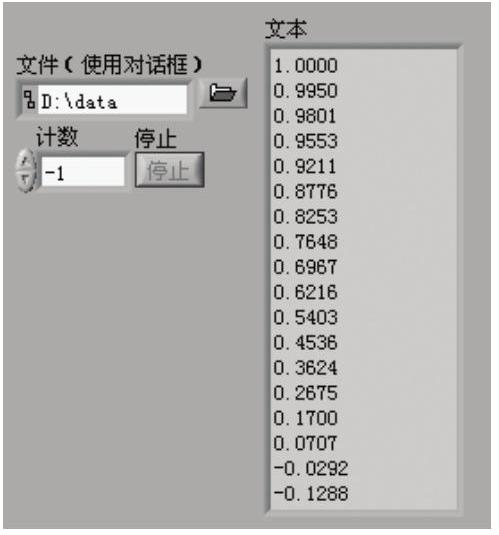

图7-120 程序前面板
可见，用读取文本文件VI可以将文本文件中的数据以字符串的格式读出，并作为一个字符串来存储。
由于计算机中的数据都是二进制格式来存储的，因而无论是将字符串存储为文本文件，还是从文本文件读取字符串，都要经过二进制格式到文本格式的数据类型转换，这将消耗时间和系统资源，因而对于数据量大、要求存储和读取效率高的场合，文本文件往往是不适用的，这时更为合适的文件格式是二进制文件。
