LabVIEW2015虚拟仪器程序设计实例：文件打开

2023-11-07 理论教育版权反馈

【摘要】：选择菜单栏中的“文件”→“另存为”命令，输入VI名称为“打开文件”。4）在“函数”选板上选择“互连接口”→“库与可执行程序”→“执行系统命令”VI，连接字符输出端到“命令行”输入端，执行打开路径下的文件命令。图7-4 程序框图图7-5 前面板设计4.运行程序在前面板窗口或程序框图窗口的工具栏中单击“运行”按钮，打开路径下的文件，运行结果如图7-6所示。

1.设置工作环境

1）新建VI。选择菜单栏中的“文件”→“新建VI”命令，新建一个VI，一个空白的VI包括前面板及程序框图。

2）保存VI。选择菜单栏中的“文件”→“另存为”命令，输入VI名称为“打开文件”。

2.添加控件

在“控件”选板上选择“银色”→“字符串与路径”→“路径”控件，并放置在前面板的适当位置，修改控件名称，结果如图7-3所示。

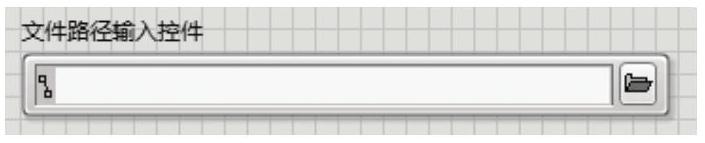

图7-3 添加控件

3.设计程序框图

1）选择菜单栏中的“窗口”→“显示程序框图”命令，或双击前面板中的任一输入、输出控件，将程序框图置为当前。

2）在“函数”选板上选择“编程”→“字符串”→“路径/数组/字符串转换”→“路径至字符串转换”函数，将路径控件转换为字符串。

3）在“函数”选板上选择“编程”→“字符串”→“连接字符串”函数，在3个“字符串”输入端连接转换的字符串与字符串常量。

4）在“函数”选板上选择“互连接口”→“库与可执行程序”→“执行系统命令”VI，连接字符输出端到“命令行”输入端，执行打开路径下的文件命令。(www.chuimin.cn)

5）在“错误输入”输入端与“错误输出”输出端创建控件，在“最小化运行”“等待直到结束”输入端，创建布尔常量。

6）单击工具栏中的“整理程序框图”按钮，整理程序框图，结果如图7-4所示。

7）在前面板“路径”控件中输入需要打开文件的路径，如图7-5所示。

图7-4 程序框图

图7-5 前面板设计

4.运行程序

在前面板窗口或程序框图窗口的工具栏中单击“运行”按钮，打开路径下的文件，运行结果如图7-6所示。

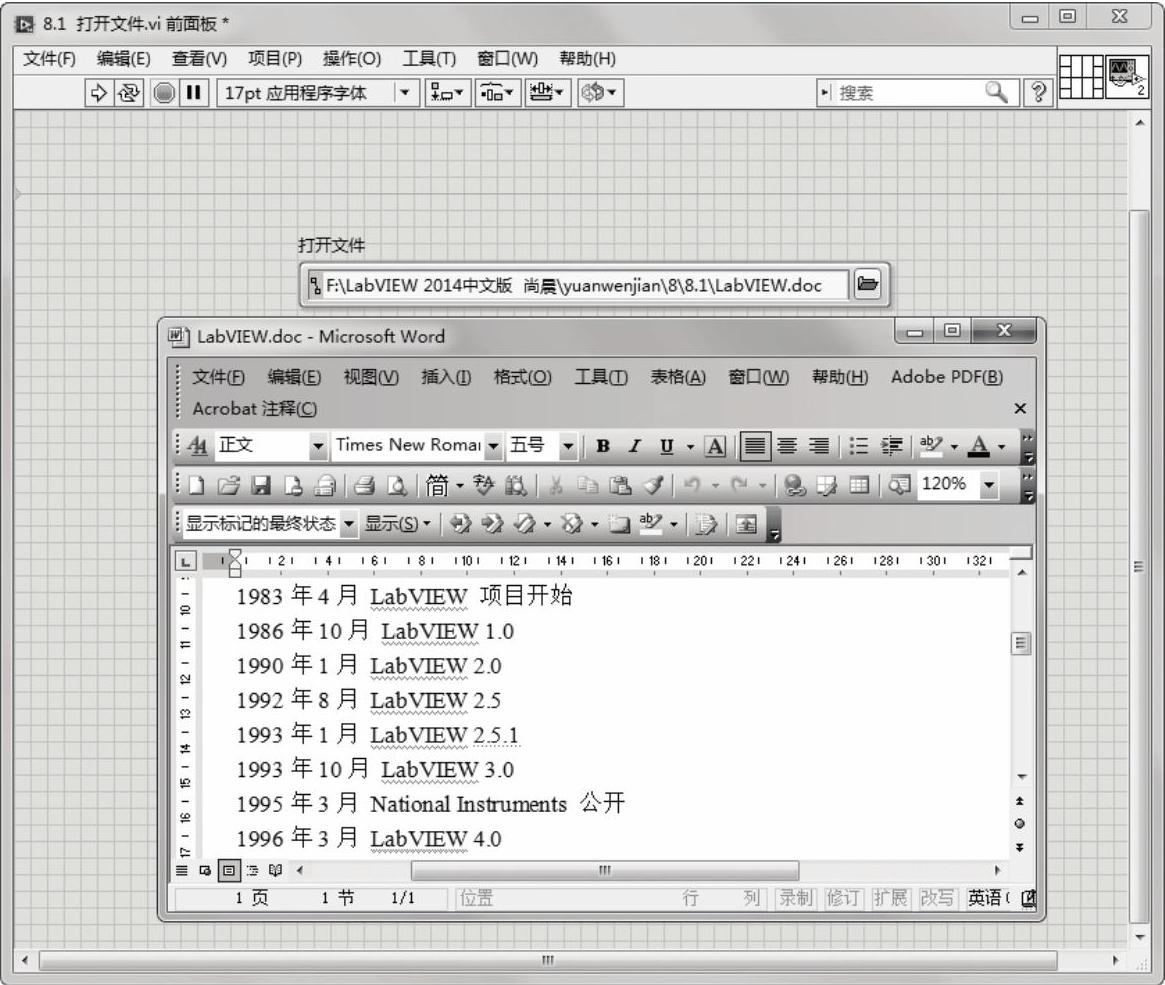

图7-6 运行结果
