LabVIEW2015虚拟仪器程序设计中的路径输入
【摘要】：LabVIEW的路径输入必须满足这种格式要求。在由Windows操作系统构造的网络环境下，LabVIEW的文件操作节点支持UNC文件定位方式，可直接用UNC路径来对网络中的共享文件进行定位。LabVIEW用路径控制输入一个路径，用路径指示显示下一个路径。图7-1 路径输入和输出控件图7-2 设置路径控件属性在一些文件I/O节点中，如果节点要求有一个路径输入，而这个路径的值如果是空路径或非法路径，则在运行时，它将通过一个标准的Windows对话框来选择所要操作的文件。
任何一个文件的操作（如文件的打开、创建、读写、删除和复制等），都需要确定文件在磁盘中的位置。LabVIEW与C语言一样，也是通过文件路径（Path）来定位文件的。不同的操作系统对路径的格式有不同的规定，但大多数的操作系统都支持所谓的树状目录结构，即有一个根目录（Root），在根目录下，可以存在文件和子目录（Sub Directory），子目录下又可以包含各级子目录及文件。
在Windows系统下，一个有效的路径格式如下：
其中，＜drive：＞是文件所在的逻辑驱动器盘符，＜dir.＞是文件或目录所在的各级子目录，＜file or dir＞是所要操作的文件或目录名。LabVIEW的路径输入必须满足这种格式要求。
在由Windows操作系统构造的网络环境下，LabVIEW的文件操作节点支持UNC文件定位方式，可直接用UNC路径来对网络中的共享文件进行定位。可在路径控制中直接输入一个网路，在路径中只是返回一个网络路径，或者直接在文件对话框中选择一个共享的网络文件（文件对话框参见本节后述内容）。只要权限允许，对用户来说网络共享文件的操作与本地文件操作并无区别。
一个有效的UNC文件名格式为：
其中，＜machine＞是网络中机器名，＜share name＞是该机器中的共享驱动器名，＜dir＞\...为文件所在的目录，＜file＞即为选择的文件。
LabVIEW用路径控制（Path Control）输入一个路径，用路径指示（Path Indicator）显示下一个路径。路径及其端口如图7-1所示。(www.chuimin.cn)
路径名的输入操作与字符串的输入完全相同，路径名实际就是一种符合一定格式的字符串。路径值可以是一个有效的路径名、一个空值或“非法路径”。单击路径控件上的标志。
可以从其下拉菜单中选择“非法路径”，此时，控件上的路径标志
将变成“非法路径”标志
并且＜非法路径＞将出现在路径文本显示区中，如图7-2所示。

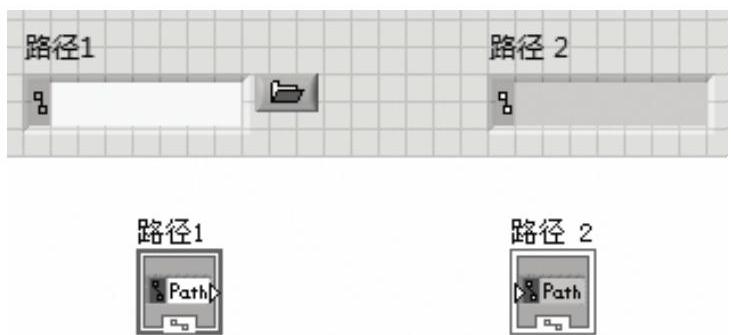

图7-1 路径输入和输出控件

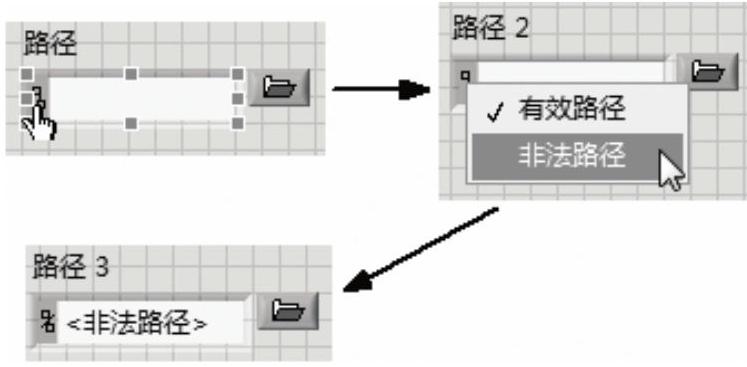

图7-2 设置路径控件属性
在一些文件I/O节点中，如果节点要求有一个路径输入，而这个路径的值如果是空路径或非法路径，则在运行时，它将通过一个标准的Windows对话框来选择所要操作的文件。
一个文件节点如果有一个路径输出，且这个输出通过路径显示控件显示，如果该节点操作失败，则路径显示控件将显示“非法路径”值，且其路径标志
将变成“非法路径”标志。
