与其他基于文本的编程语言不同，在LabVIEW中有一类被称为波形数据的数据类型，这种数据类型更类似于“簇”的结构，由一系列不同数据类型的数据构成，但是波形数据由具有与“簇”不同的特点，例如它可以由一些波形发生函数产生，可以作为数据采集后的数据进行显示和存储。

波形数据是LabVIEW中特有的一类数据类型，由一系列不同数据类型的数据组成，是一类特殊的簇，但是用户不能利用簇模块中的簇函数来处理波形数据，波形数据具有预定义的固定结构，只能使用专用的函数来处理，例如簇中的捆绑和解除捆绑相当于波形中的创建波形和获取波形成分。波形数据的引入，可以为测量数据的处理带来极大的方便。

在LabVIEW中，与处理波形数据相关的函数主要位于函数选板的“编程”→“波形”子选板中，如图6-102所示。

如图6-103所示，在通常情况下，波形数据包含有4个组成部分：t0是一个时间标识类型，标识波形数据的时间起点；dt为双精度浮点数据类型，标识波形相邻数据点之间的时间距离，以秒为单位；Y为双精度浮点数组，按照时间先后顺序给出整个波形的所有数据点；属性为变体类型，用于携带任意的属性信息。

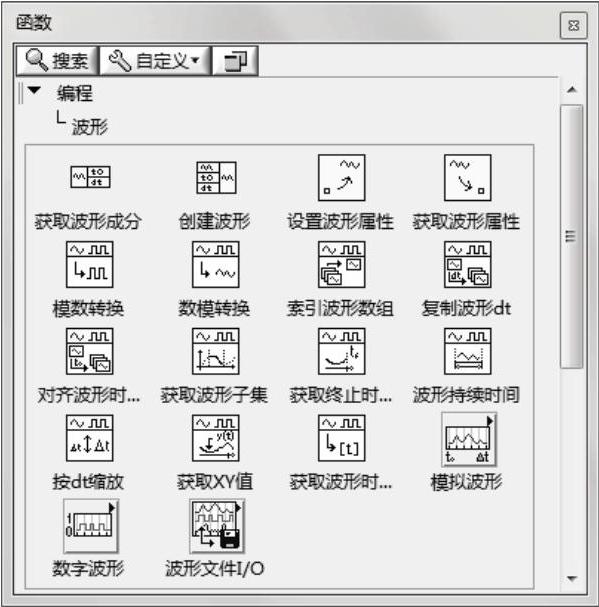

图6-102 波形子选板(www.chuimin.cn)

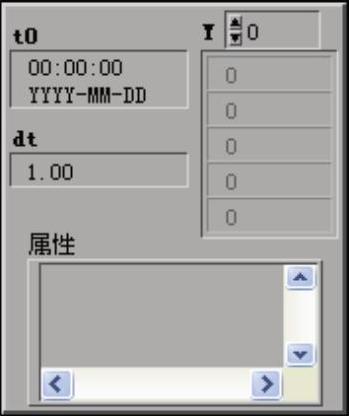

图6-103 波形显示控件

波形类型控件位于“函数选板”→“编程”→“波形”子选板中。在默认情况下显示3个元素：t0、dt和Y。在波形控件上单击右键弹出快捷菜单，选择“显示项”→“属性”，可以打开波形控件的变体类型元素“属性”的显示。

下面将主要介绍一些基本波形数据运算函数的使用方法。
