通过簇函数，可将不同类型的数据组合演化成另外一种组合排布，通过该实例练习簇函数，学习簇函数的使用。

1.设置工作环境

1）新建VI。选择菜单栏中的“文件”→“新建VI”命令，新建一个VI，一个空白的VI包括前面板及程序框图。

2）保存VI。选择菜单栏中的“文件”→“另存为”命令，输入VI名称为“矩形的绘制”。

2.初始化图片

1）将程序框图置为当前，在“函数”选板上选择“编程”→“图形与声音”→“图片函数”→“空图片”函数，在输出端创建显示控件，修改控件名称为“矩形”，如图6-88所示。

2）在“函数”选板上选择“编程”→“结构”→“While循环”函数，将空图片连接到循环边框上，可在图片上循环绘制矩形。

3）在图片控件上单击鼠标右键，弹出快捷菜单，选择“创建”→“局部变量”命令，在输出端创建局部变量，连接到空图片上。

3.创建矩形第一点坐标

1）在图片控件上单击鼠标右键，选择“创建”→“属性节点”命令，创建“鼠标”属性节点，将鼠标的按键转化成矩形参数。

2）在“函数”选板上选择“编程”→“簇、类与变体”→“按名称解除捆绑”函数，拖动调整为3个元素，连接到属性节点上。

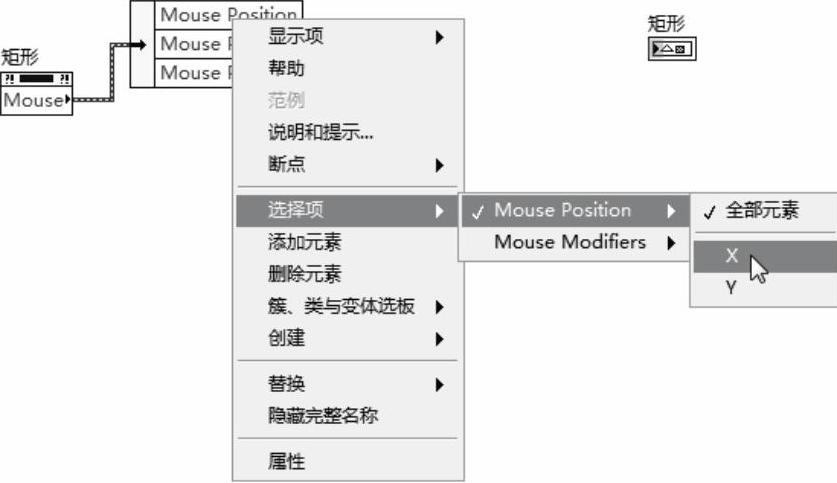

3）在函数上单击右键，选择“选择项”→“Mouse Position”→“X”命令，如图6-89所示，输出矩形第一点X坐标。

图6-88 创建图片控件

图6-89 快捷命令

4）选择“选择项”→“Mouse Position”→“Y”命令，输出矩形第一点Y坐标。

5）选择“选择项”→“Mouse Modifiers”→“Button Down”命令，设置鼠标属性为单击按下有效。

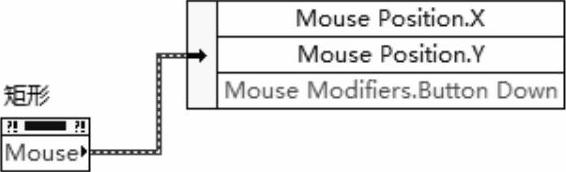

6）“按名称解除捆绑”函数中通过名称属性的选择，直接控制输出的对象，结果如图6-90所示，通过鼠标的按下位置，转化成该点的X、Y坐标值。

4.确定鼠标是否在图片上

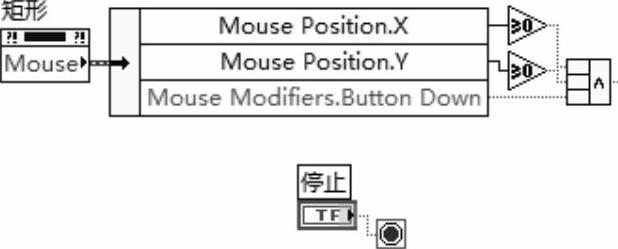

1）在“函数”选板上选择“编程”→“比较”→“大于等于0”函数，在“函数”选板上选择“编程”→“数值”→“复合运算”函数，设置运算模式为“与”，连接捆绑函数输出数据，进行“与”运算，如图6-91所示。

图6-90 转化第一点坐标

图6-91 测试程序

2）在“While循环”“循环条件”输入端创建输入控件，控制程序的停止，如图6-92所示。

5.启动绘制功能

在“函数”选板上选择“编程”→“结构”→“条件循环”函数，将“与”输出结果连接到分支选择器输入端，则鼠标在图片内并按下鼠标时，X、Y值为1，符合“真”条件，启动绘制进程，则当鼠标不在图片上，X、Y值为-1，符合“假”条件，不进行绘制。

6.确定矩形第二点

1）打开“真”选择条件，设置鼠标的动作与图片的关系，在“函数”选板上选择“编程”→“结构”→“While循环”函数，将该循环嵌入到条件循环结构当中。

2）在内侧“While循环”内部放置“矩形”属性节点（鼠标）与“按名称解除捆绑”函数，设置属性，输出矩形第二点坐标。

3）将嵌套的“循环条件”连接到鼠标属性输出端，可根据鼠标单击启动循环绘制，如图6-93所示。

图6-92 控制循环的停止(www.chuimin.cn)

图6-93 设置循环条件

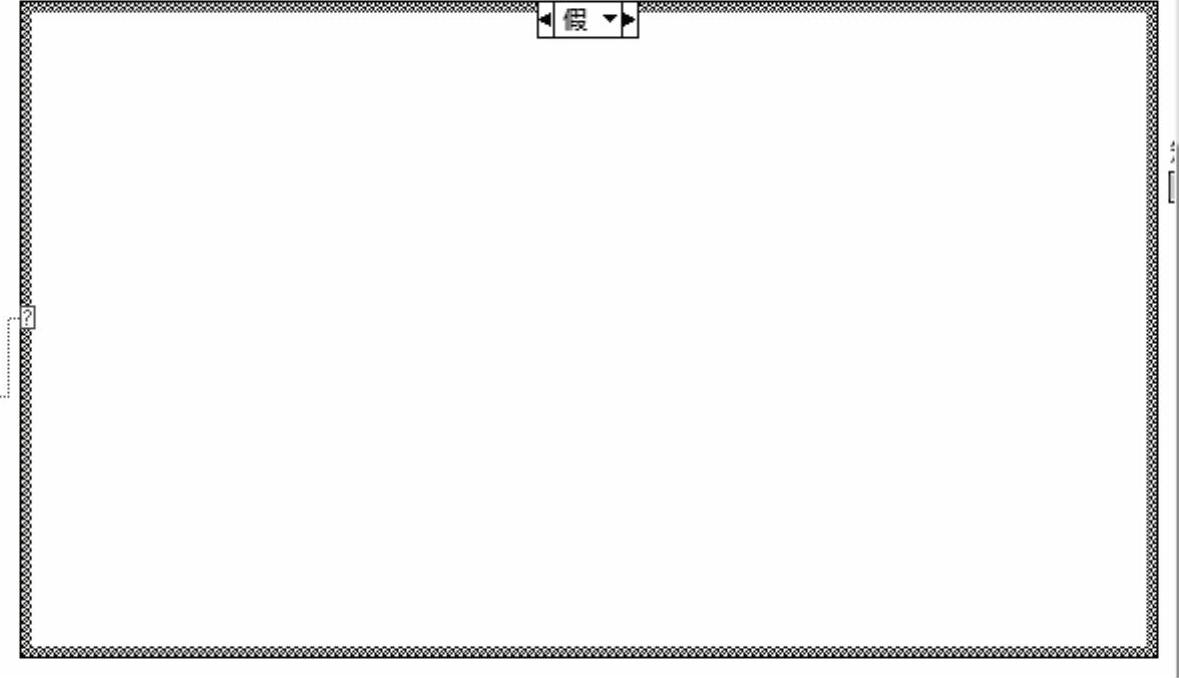

4）打开“假”条件，默认为空，即鼠标不在图片上，不执行任何操作，如图6-94所示。

图6-94 “假”条件

7.绘制矩形

1）在“函数”选板上选择“编程”→“图形与声音”→“图片函数”→“绘制矩形”函数，进行矩形绘制。

2）在“函数”选板上选择“编程”→“簇、类与变体”→“捆绑”函数，连接矩形第一点、第二点坐标值，输出包含4个元素的簇控件。

3）在“绘制矩形”函数“矩形”输入端需要连接矩形的两个点坐标，包含4个双整型元素的簇。

4）在“函数”选板上选择“编程”→“数值”→“转换”→“转换为双字节整型”函数，将捆绑输出的簇转换成为双字节整型数据，连接到“矩形”输入端，如图6-95所示。

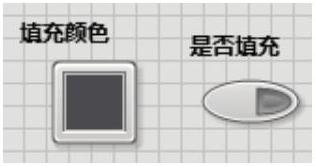

5）在前面板中“银色”面板中选择、创建“填充颜色”“是否填充”控件，如图6-96所示。

图6-95 转换数据类型

图6-96 是否填充设计

6）在函数“填充”“颜色”输入端连接上步创建的“填充颜色”“是否填充”控件。

7）将空图片常量通过循环连接到“图片”输入端，在“新图片”输出端连接 “矩形”显示控件，将输出信息连接到做外层的循环边框上的移位寄存器。

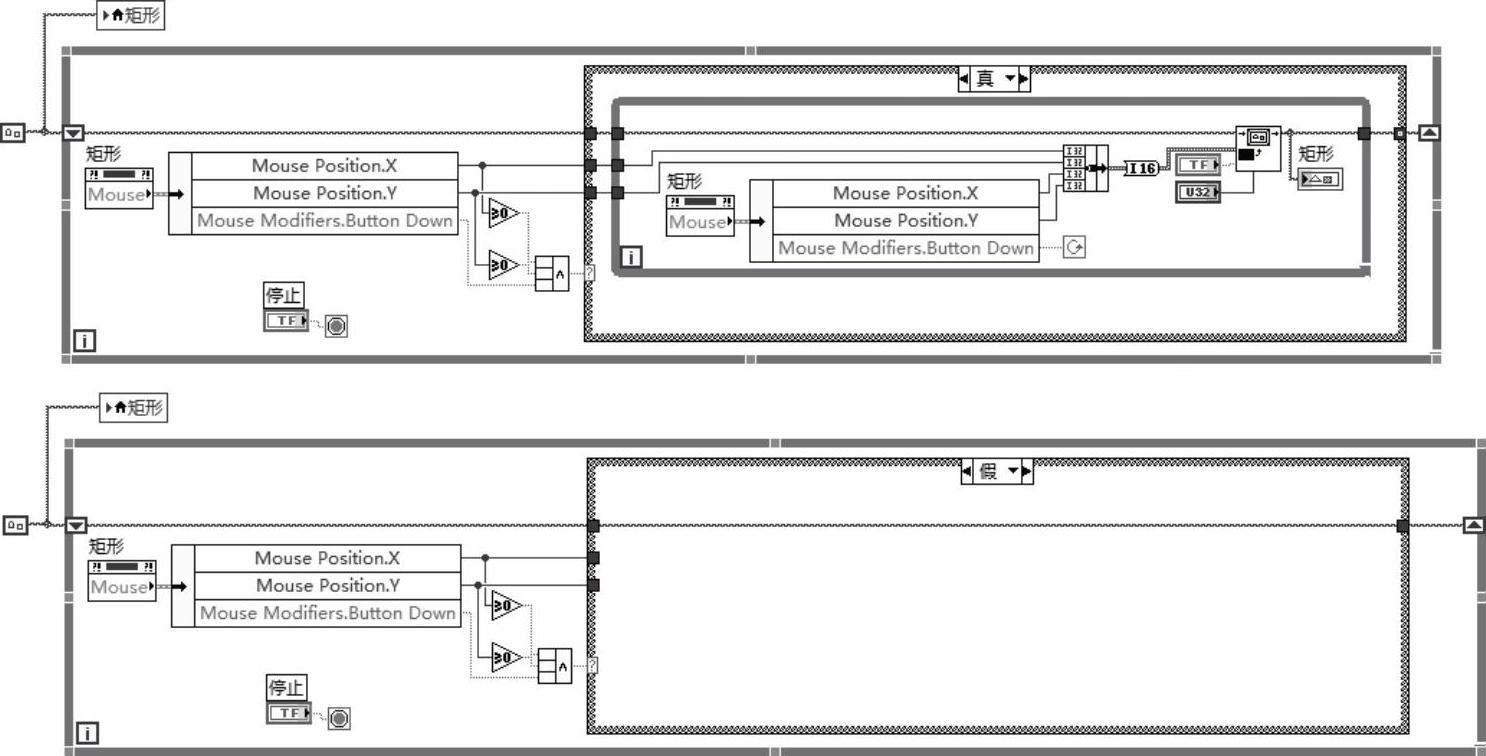

8）程序框图设计结果如图6-97所示。

图6-97 程序框图

9）在面板中插入图片，设计结果如图6-98所示。

图6-98 前面板设计结果

8.设置VI属性

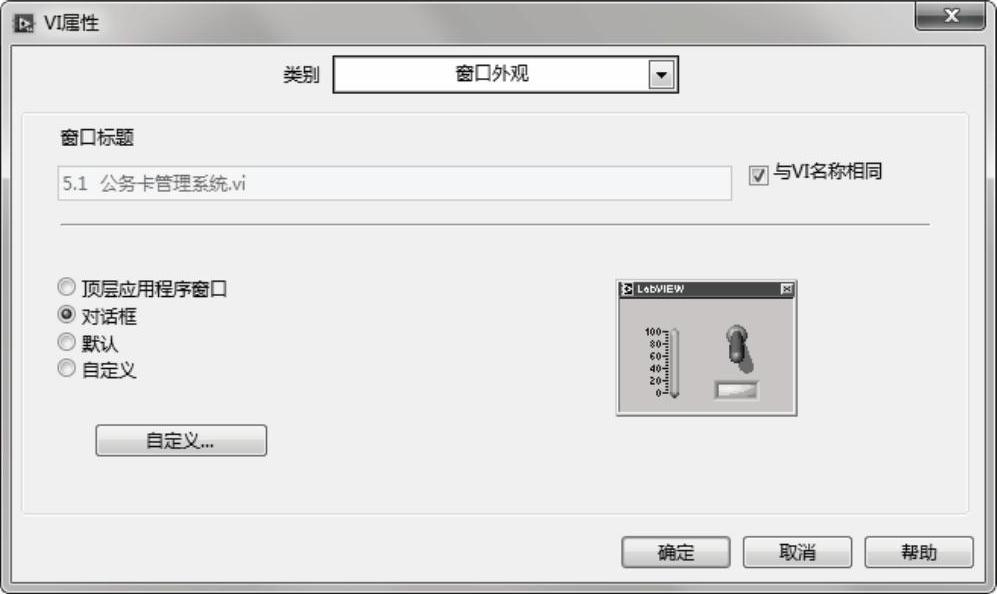

选择菜单栏中的“文件”→“VI属性”命令，弹出“VI属性”对话框，在“类别”下拉列表中选择“窗口外观”选项，如图6-99所示。单击“自定义”按钮，弹出“自定义窗口外观”对话框，设置运行过程中前面板显示，如图6-100所示。

图6-99 选择窗口外观

图6-100 设置窗口外观

9.运行程序

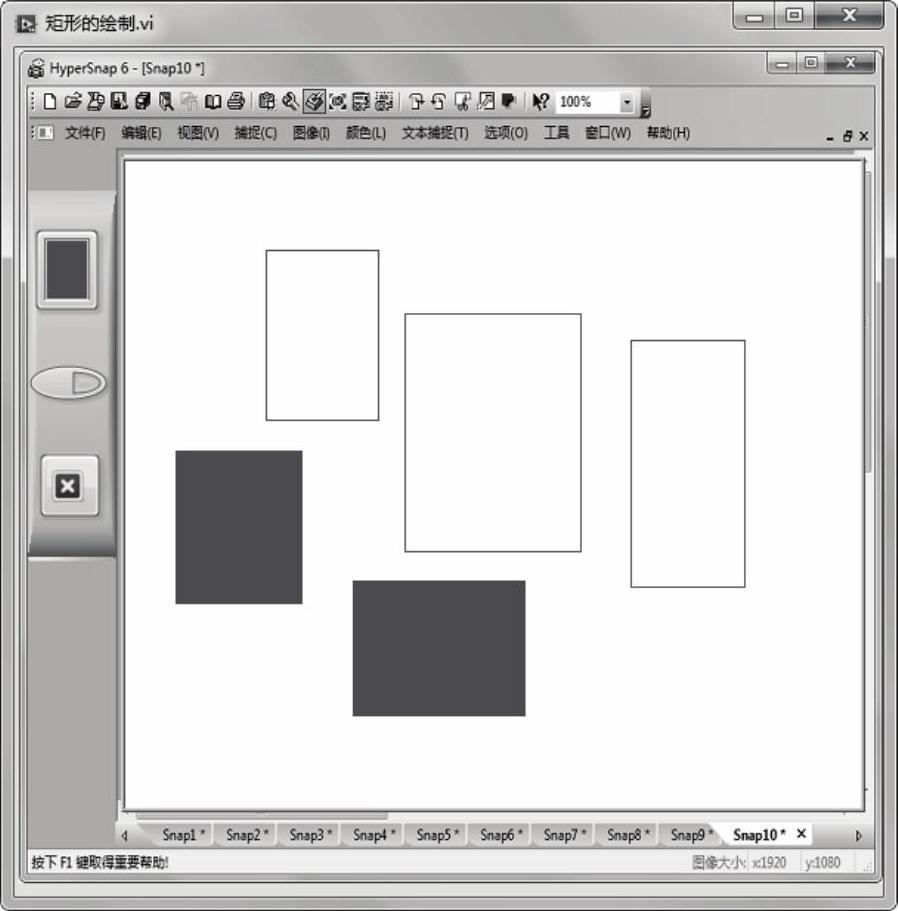

在前面板窗口或程序框图窗口的工具栏中单击“运行”按钮，运行VI，结果如图6-101所示。

图6-101 程序运行结果
