LabVIEW2015虚拟仪器程序设计实例：选项卡数组

2023-11-07 理论教育版权反馈

【摘要】：选择菜单栏中的“文件”→“另存为”命令，输入VI名称为“选项卡数组”。图6-39 创建选项卡控件3.创建数组1）打开程序框图，在“函数”选板上选择“编程”→“数组”→“创建数组”函数在输入、输出端创建控件与常量，如图6-40所示。

数组函数的多样性不仅局限于对数组常量、数组控件的操作，还可以实现不同类型对象的创建、设计，数值、字符串、簇和波形图的对象也在数组函数的应用范围内。

1.设置工作环境

1）新建VI。选择菜单栏中的“文件”→“新建VI”命令，新建一个VI，一个空白的VI包括前面板及程序框图。

2）保存VI。选择菜单栏中的“文件”→“另存为”命令，输入VI名称为“选项卡数组”。

2.设置前面板

在“控件”选板上选择“新式”→“容器”→“选项卡”控件，默认该控件包含两个选项卡，单击右键选择“在后面添加选项卡”命令，创建包含5个选项卡的控件，如图6-39所示。

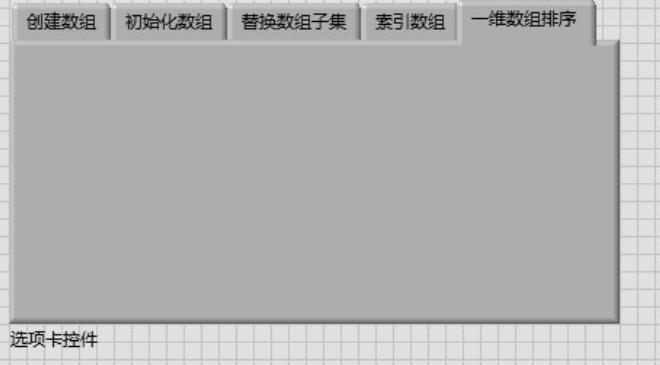

图6-39 创建选项卡控件

3.创建数组

1）打开程序框图，在“函数”选板上选择“编程”→“数组”→“创建数组”函数在输入、输出端创建控件与常量，如图6-40所示。

2）双击控件，打开前面板，在输入控件中输入初始值，如图6-41所示。

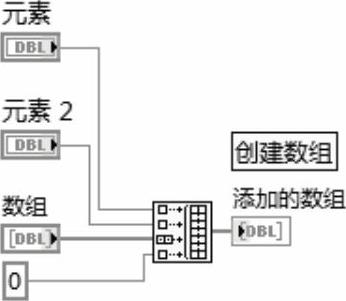

图6-40 创建数组

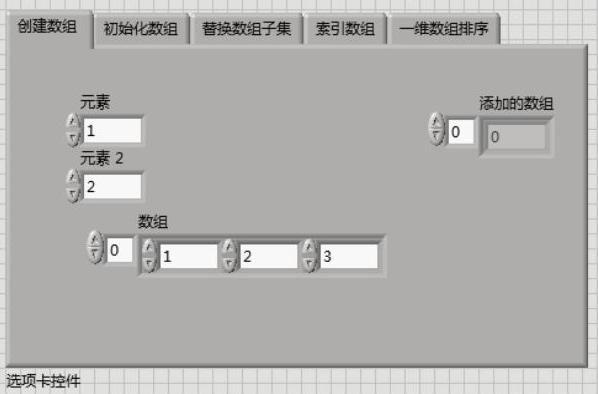

图6-41 前面板设计

4.初始化数组

1）在“函数”选板上选择“编程”→“数组”→“初始化数组”函数，在输入、输出端创建控件与常量，如图6-42所示。

2）双击控件，打开前面板，在输入控件中输入初始值，如图6-43所示。

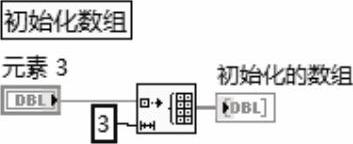

图6-42 创建数组

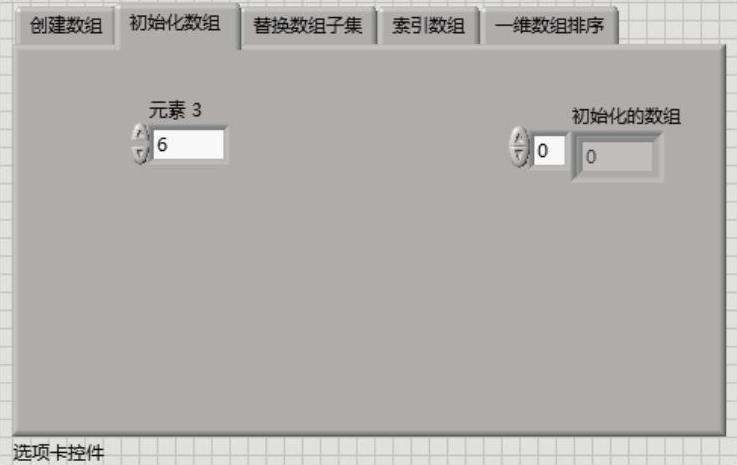

图6-43 初始化数组

5.替换数组子集

1）在“函数”选板上选择“编程”→“数组”→“替换数组子集”函数，创建输入、输出控件，如图6-44所示。

2）双击控件，打开前面板，在输入控件中输入初始值，如图6-45所示。

(www.chuimin.cn)

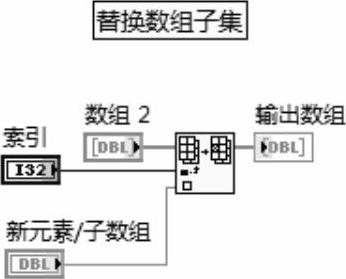

图6-44 程序框图

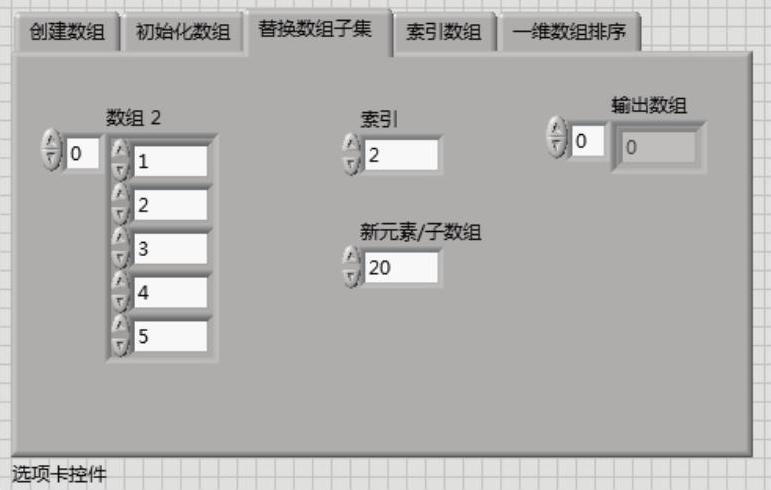

图6-45 前面板设计

6.索引数组

1）打开程序框图，在“函数”选板上选择“编程”→“数组”→“索引数组”函数创建输入、输出控件，如图6-46所示。

2）双击控件，打开前面板，在输入控件中输入初始值，如图6-47所示。

图6-46 程序框图

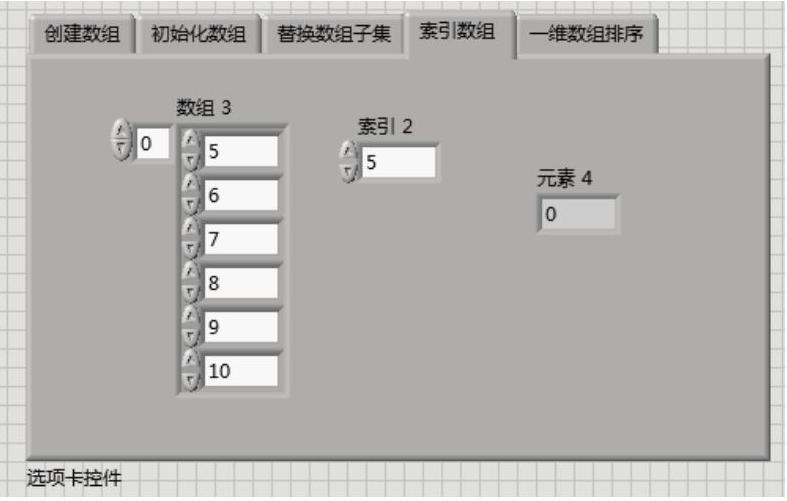

图6-47 前面板设计

7.一维数组排序

1）在“函数”选板上选择“编程”→“数组”→“一维数组排序”函数，创建输入输出控件，如图6-48所示。

2）双击控件，打开前面板，在输入控件中输入初始值，如图6-49所示。

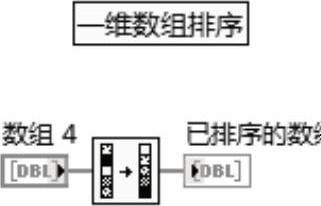

图6-48 程序框图

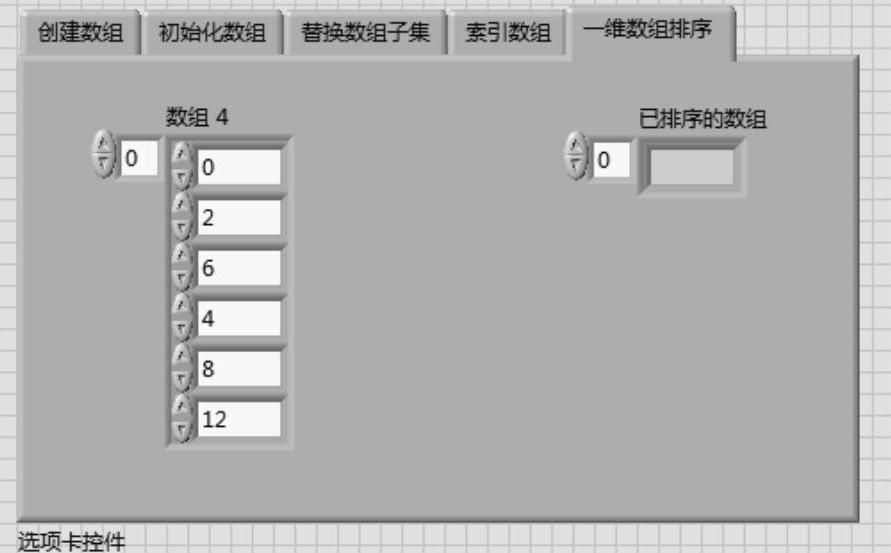

图6-49 前面板设计

3）选择菜单栏中的“编辑”→“将当前值默认为初始值”命令，则保留“演讲稿”输入控件中输入的内容。

8.运行程序

在前面板窗口或程序框图窗口的工具栏中单击“运行”按钮，运行VI，VI居中显示，结果如图6-50所示。

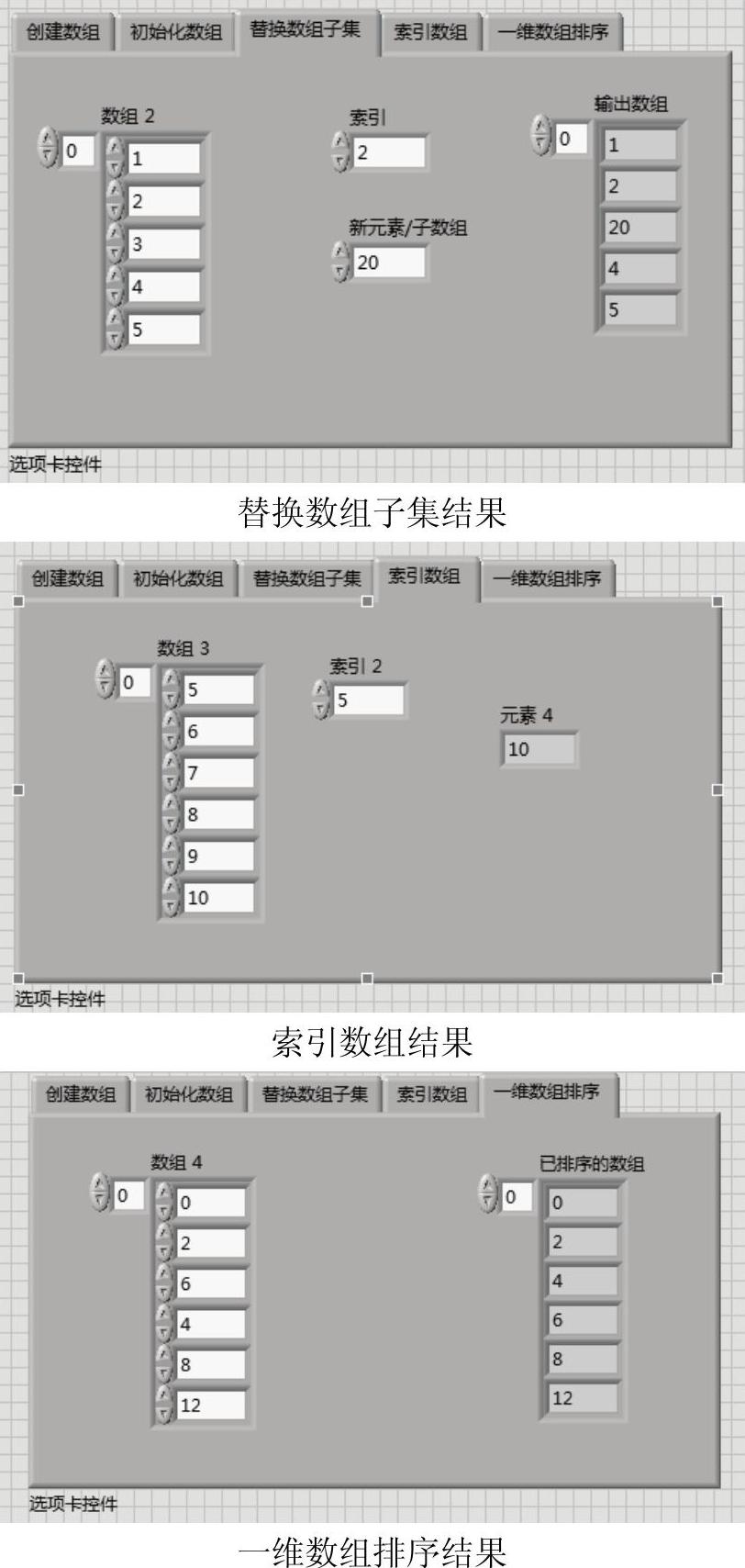

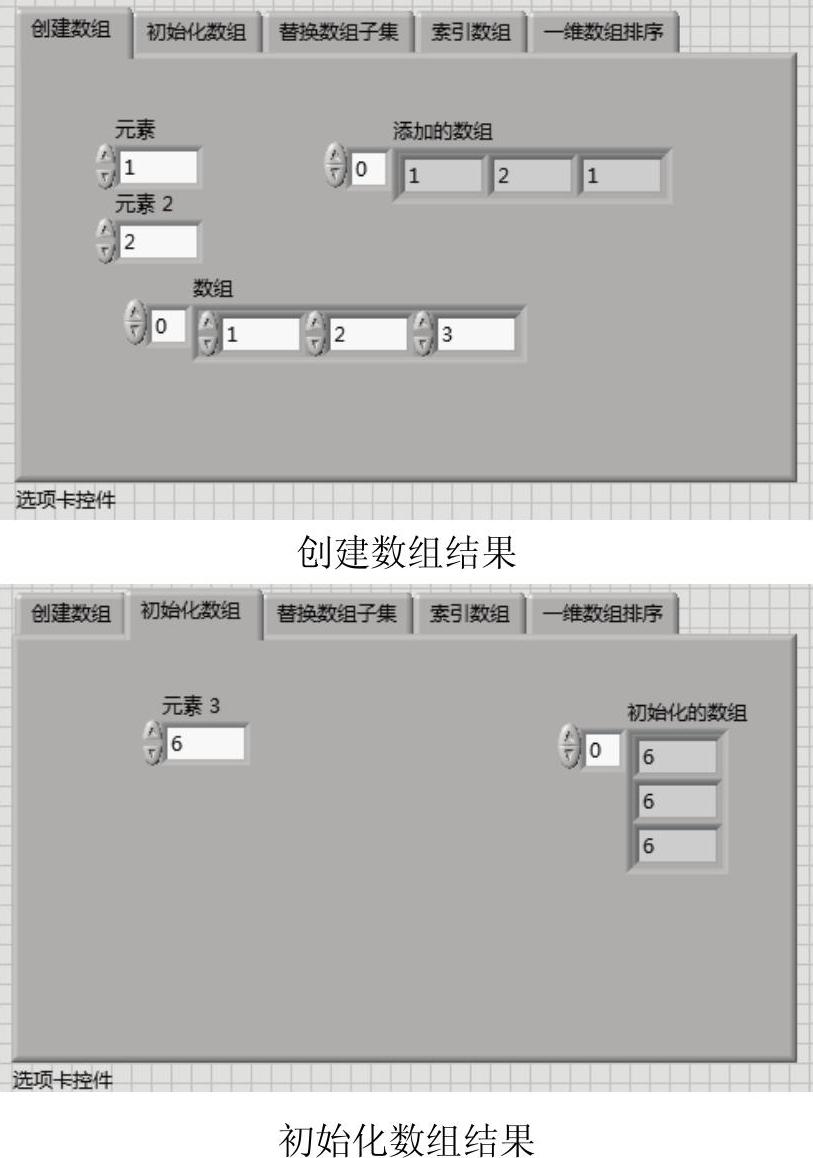

图6-50 运行结果

图6-50 运行结果（续）
