LabVIEW2015仿真显示示例
【摘要】：本例主要显示如何将一段文本分段仿真显示，其中显示模式为渐入减出。选择菜单栏中的“文件”→“另存为”命令，输入VI名称为“仿真显示”。图6-18 程序显示4.仿真显示1）在“函数”选板上选择“编程”→“结构”→“For循环”函数，设置仿真效果。6）在“循环条件”输入端创建布尔控件，控制循环的截止。
本例主要显示如何将一段文本分段仿真显示，其中显示模式为渐入减出。
1.设置工作环境
1）新建VI。选择菜单栏中的“文件”→“新建VI”命令，新建一个VI，一个空白的VI包括前面板及程序框图。
2）保存VI。选择菜单栏中的“文件”→“另存为”命令，输入VI名称为“仿真显示”。
2.设置颜色渐变
1）打开程序框图，在“函数”选板上选择“编程”→“结构”→“For循环”函数，创建循环次数100。
2）在“函数”选板上选择“编程”→“图形与声音”→“图片函数”→“醒目显示颜色”VI，创建颜色常量，连接循环计数到函数百分比输入端，根据循环次数调整颜色，由于循环计数为依次递增，因此该操作实现从黑色递增和递减的灰度值。

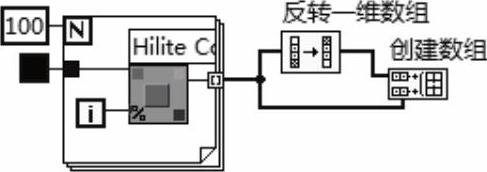

3）在“函数”选板上选择“编程”→“数组”→“反转一维函数”“创建数组”函数，创建颜色输出端组合的数组，如图6-16所示。
3.将文字分段

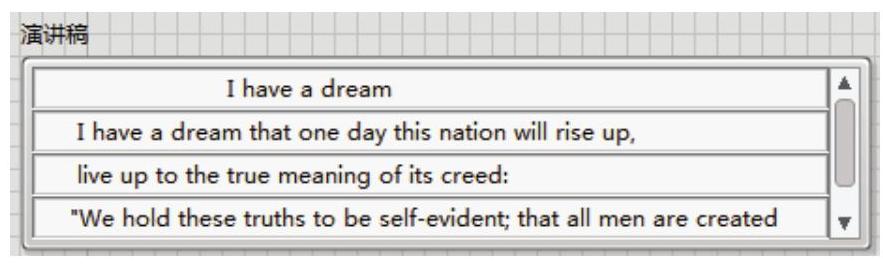

1）打开前面板，在“控件”选板上选择“银色”→“数组”→“数组-字符串”控件，修改名称为“演讲稿”，如图6-17所示。
图6-16 程序显示
图6-17 放置控件
2）双击控件返回程序框图，在“函数”选板上选择“编程”→“数组”→“数组大小”函数，连接创建的字符串数组控件，统计该数组每个维度的元素个数。
3）在“函数”选板上选择“编程”→“结构”→“While循环”函数，循环抽取该数组不同维度元素，将循环计数的数值与数组大小值相除。

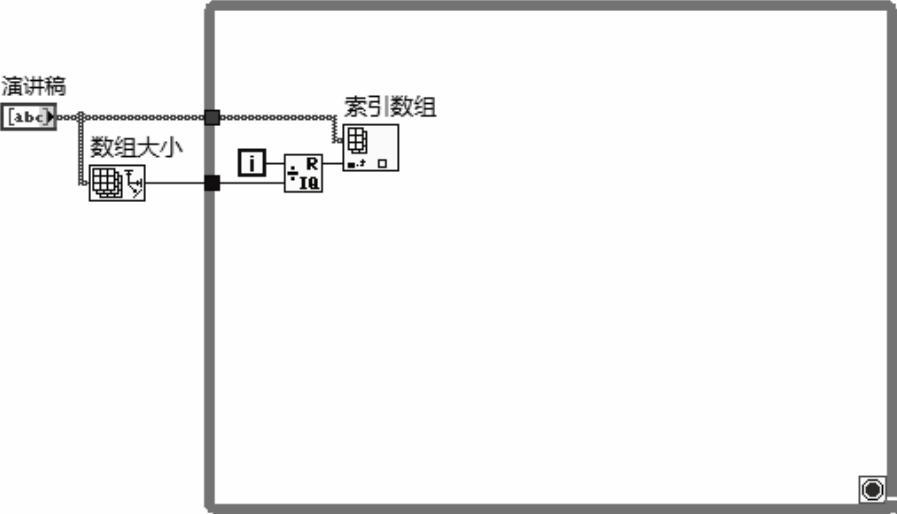

4）在“函数”选板上选择“编程”→“数组”→“索引数组大小”函数，连接字符串数组控件，索引数为商结果，随着循环计数的递增，依次输出下一级数组，函数的被除数为数组的大小，因此，索引数同样按照数组进行循环，如图6-18所示。
图6-18 程序显示(www.chuimin.cn)
4.仿真显示
1）在“函数”选板上选择“编程”→“结构”→“For循环”函数，设置仿真效果。
2）在“函数”选板上选择“编程”→“图形与声音”→“图片与函数”→“在绘制点插入文本”VI，创建原点坐标为（50,50）。
3）连接“索引数组”结果到“文本”输入端，连接颜色数组结果到“文本颜色”输入端。
4）在“文本方向”输入端创建“文本下拉列表”控件，在“新图片”输出端创建输出控件。
5）在“函数”选板上选择“编程”→“定时”→“等待”函数，设置等待时间为15。
6）在“循环条件”输入端创建布尔控件，控制循环的截止。
7）单击工具栏中的“整理程序框图”按钮

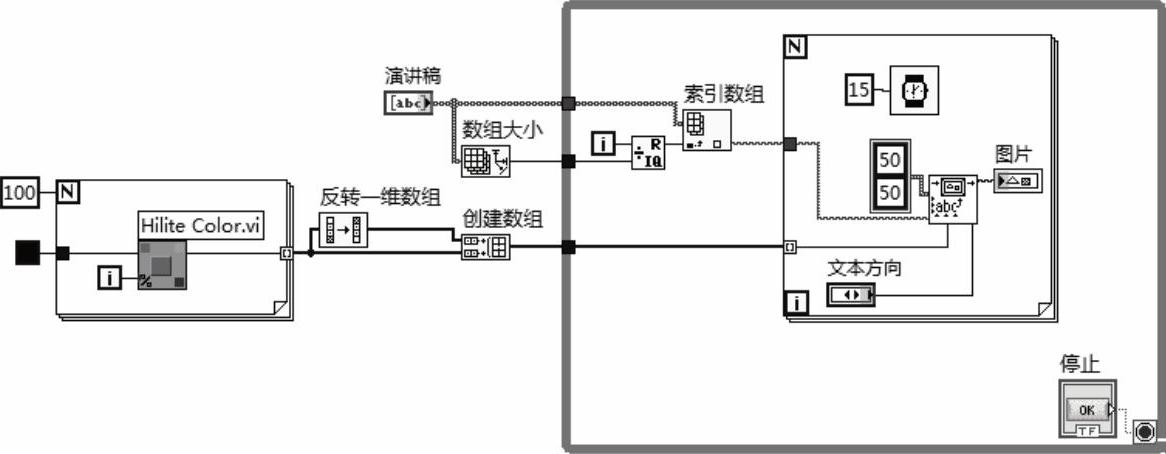

，整理程序框图，结果如图6-19所示。
图6-19 设计结果
5.设计前面板
1）返回前面板，将演讲稿控件调整到适当大小，插入图片。
2）选择菜单栏中的“编辑”→“将当前值默认为初始值”命令，则保留“演讲稿”输入控件中输入内容。
6.运行程序
在前面板窗口或程序框图窗口的工具栏中单击“运行”按钮

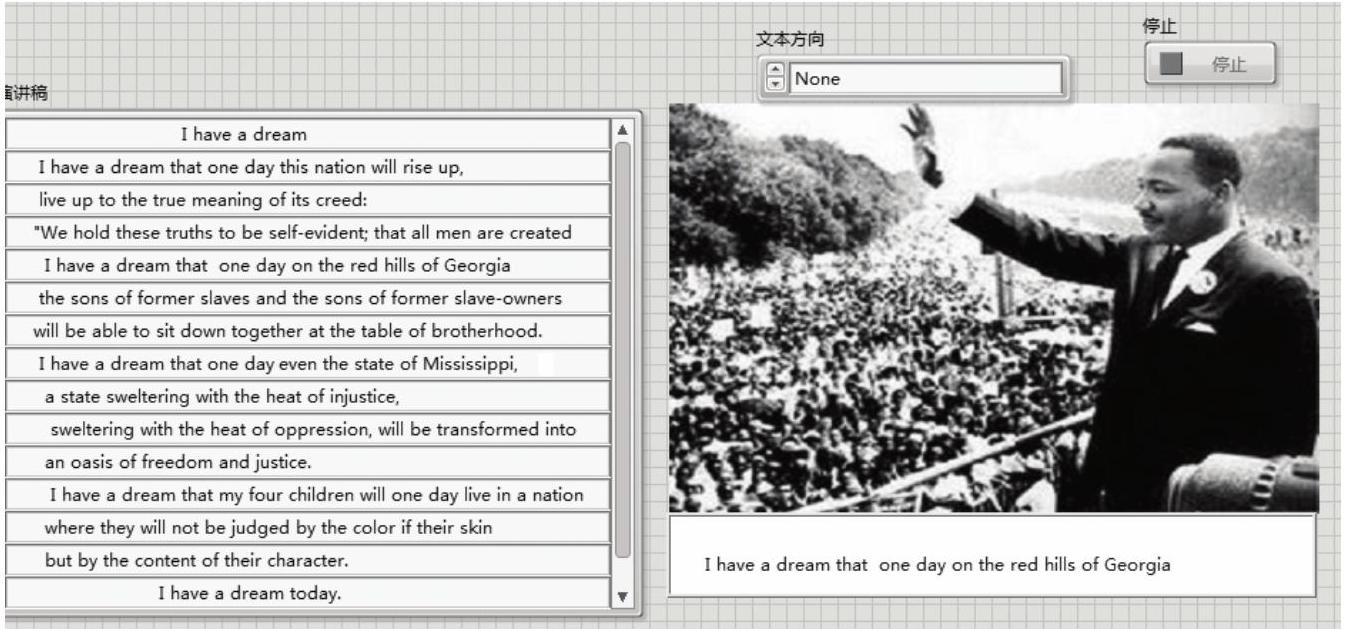

，运行VI，VI居中显示，结果如图6-20所示。
图6-20 运行结果
