LabVIEW2015：使用全局变量的综合实例

2023-11-07 理论教育版权反馈

【摘要】：利用全局变量编写程序，通过第一个VI产生数据，第二个VI显示第一个VI产生的数据，分化程序，从而简化程序编写复杂层度。

利用全局变量编写程序，通过第一个VI产生数据，第二个VI显示第一个VI产生的数据，分化程序，从而简化程序编写复杂层度。

1.设置工作环境

1）新建VI。选择菜单栏中的“文件”→“新建VI”命令，新建一个VI，一个空白的VI包括前面板及程序框图。

2）保存VI。选择菜单栏中的“文件”→“另存为”命令，输入VI名称为“产生叠加波形”“生成波形参数”。

2.创建全局变量

1）选择菜单栏中的“文件”→“新建”命令，打开“新建”对话框，选择“全局变量”选项，创建全局变量VI。

2）在“控件”选板上选择“新式”子选板，建立数值和开关的全局变量，如图5-104所示。

图5-104 全局变量的建立

3.创建波形数据VI

打开“生成波形参数”VI，在“函数”选板上选择“编程”→“结构”→“While循环”函数，创建循环结构，将其放置在程序框图中，利用该VI产生数据，如图5-105所示。

4.创建叠加波形(www.chuimin.cn)

1）打开“产生叠加波形”VI，利用该VI显示数据，如图5-106所示，其中的延时控制控件用于控制显示的速

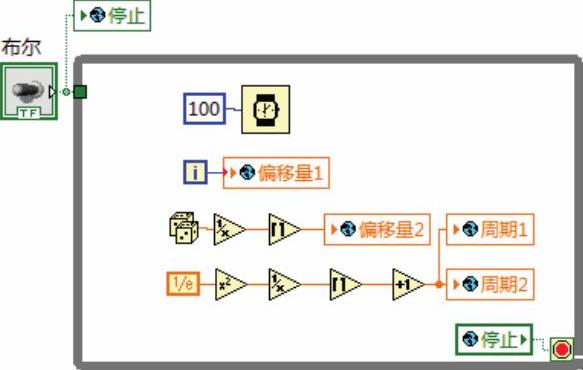

图5-105 第一个子程序框图

度，如果输入为2，则每个将延时2 s。总开关可以同时控制这两个VI的停止。

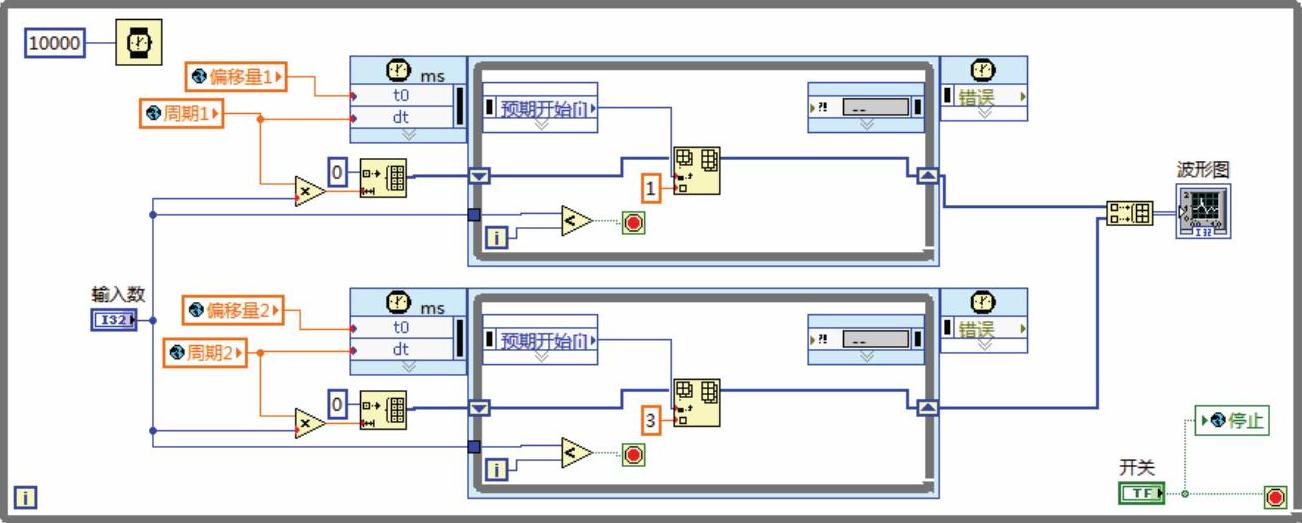

图5-106 第二个子程序框图

2）该VI通过两个定时循环产生波形的情况。由于偏移量设置的不同，输出波形的起始点也不同。从程序框图可以知道：程序首先创建了两个长度为100，元素为全0的一维数组。周期设置都为10 ms，所以每隔10 ms将出现一次输入的新值（定时循环1其值为1，定时循环2其值为3）。

5.运行VI

运行时需要先运行第一个VI生成数据，再运行第二个VI使用数据，终止程序时可以使用总开关，运行程序后，如图5-107所示。当要再次运行时，需要先把总开关打开。

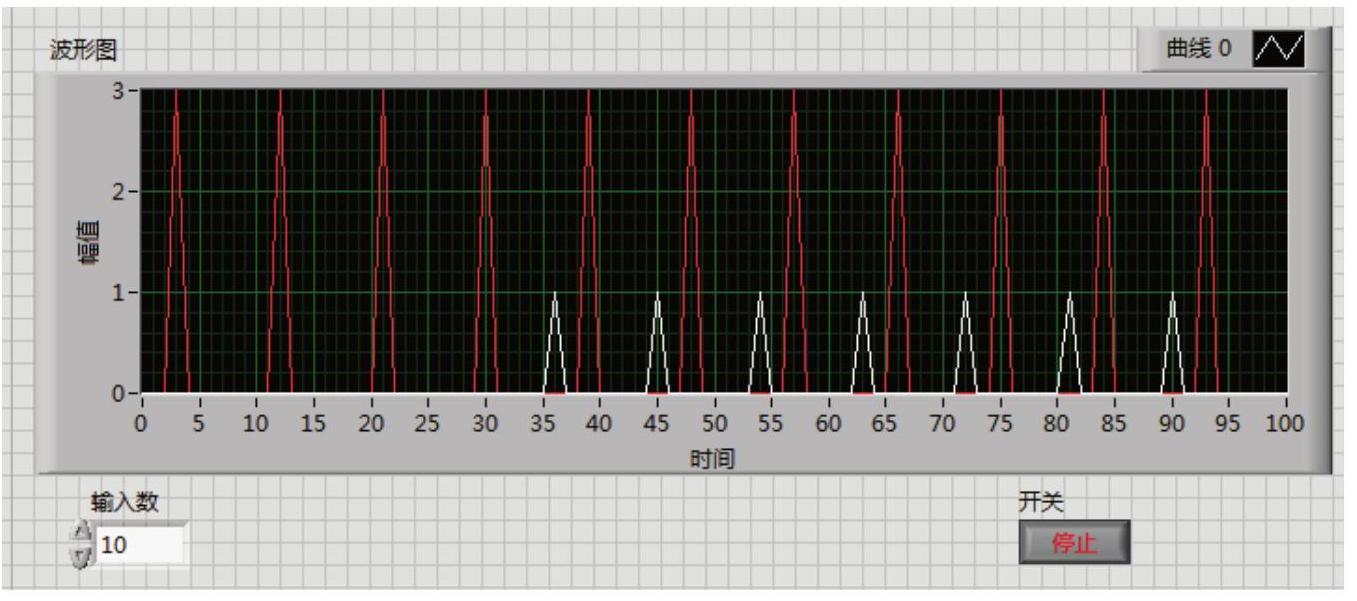

图5-107 前面板显示
