LabVIEW2015虚拟仪器程序设计-创建和使用全局变量
【摘要】：图5-101 创建全局变量方法一第二种方法是在LabVIEW中的新建菜单中选择全局变量，如图5-102所示，单击“确定”按钮后就可以打开设计全局变量窗口，如图5-101所示。但此时只是一个没有程序框图的LabVIEW程序，要使用全局变量可按以下步骤：第一步，向刚才的前面板内添加想要的全局变量，如想添加的数据X、Y、Z。通过全局变量在不同的VI之间进行数据交换只是LabVIEW中VI之间数据交换的方式之一，通过动态数据交换也可以进行数据交换。
全局变量的创建也有两种方法：第一种方法是在结构的子选板中，从中选择全局变量生成一个小图标，双击该图标，弹出框图，如图5-101所示。在框图内即可编辑全局变量。

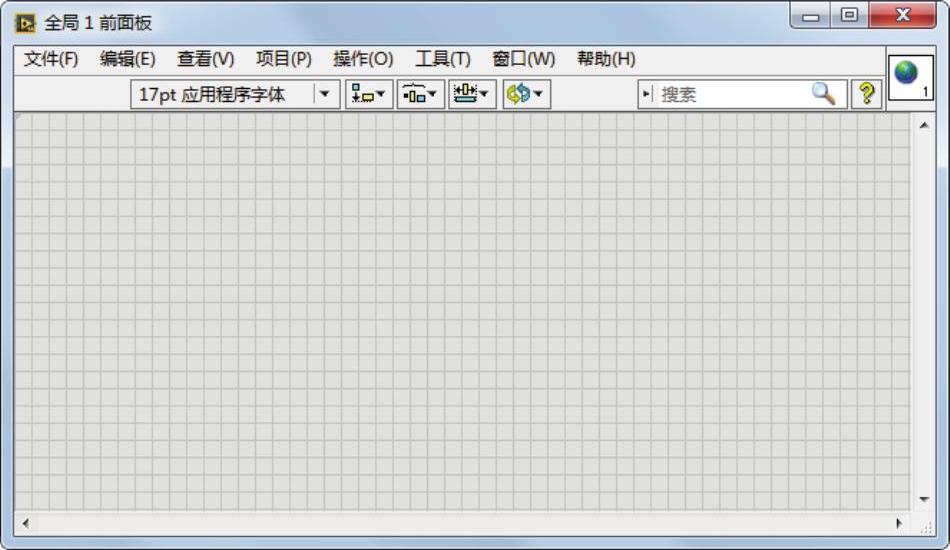

图5-101 创建全局变量方法一
第二种方法是在LabVIEW中的新建菜单中选择全局变量，如图5-102所示，单击“确定”按钮后就可以打开设计全局变量窗口，如图5-101所示。
但此时只是一个没有程序框图的LabVIEW程序，要使用全局变量可按以下步骤：第一步，向刚才的前面板内添加想要的全局变量，如想添加的数据X、Y、Z。第二步，保存这个全局变量，然后关闭全局变量的前面板窗口。第三步，新建一个程序，打开其程序框图，从函数选板中选择“选择VI”，打开保存的文件，拖出一个全局变量的图标。第四步，右键单击图标，从弹出的选单中选择“选择项”，就可以根据需要选择相应的变量了，如图5-103所示。
(www.chuimin.cn)

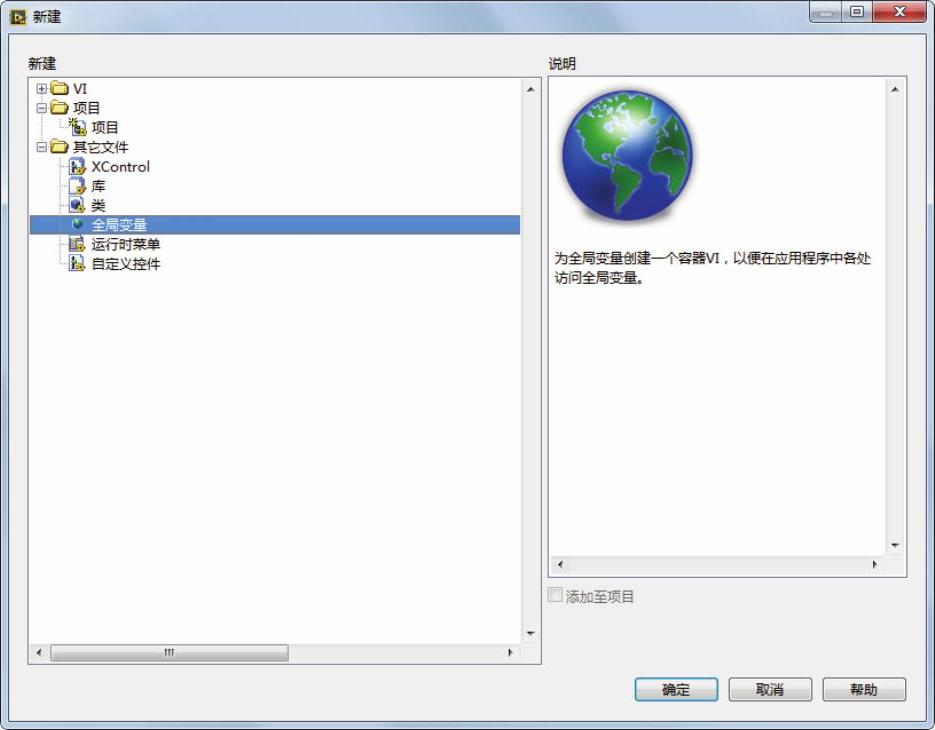

图5-102 创建全局变量方法二

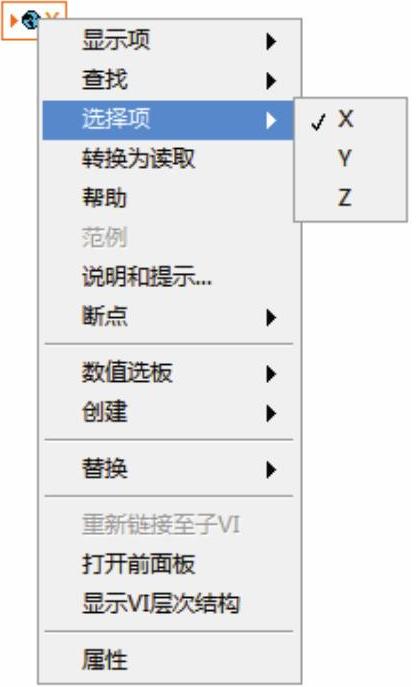

图5-103 使用全局变量
全局变量可以同时在运行的几个VI之间传递数据，例如可以在一个VI里向全局变量写入数据，在随后运行的同一程序中的另一个VI里从全局变量读取写好的数据。通过全局变量在不同的VI之间进行数据交换只是LabVIEW中VI之间数据交换的方式之一，通过动态数据交换也可以进行数据交换。需要注意的是，在一般情况下，不能利用全局变量在两个VI之间传递实时数据，原因是通常情况下两个VI对全局变量的读写速度不能保证严格的一致。
