LabVIEW2015虚拟仪器程序设计：定时循环与顺序结构

2023-11-07 理论教育版权反馈

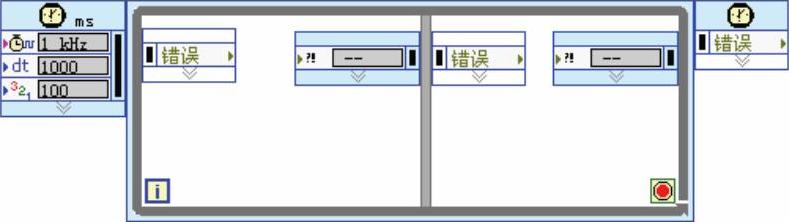

【摘要】：若程序框图中同时存在优先级设为实时的 VI 和定时顺序，将导致无法预计的定时行为出现。名称是对定时循环的一个标志，一般被作为停止定时循环的输入参数，或者用来标识具有相同的启动时间的定时循环组。定时顺序结构由一个或多个任务子程序框图或帧组成，是根据外部或内部信号时间源定时后顺序执行的结构。定时顺序结构适于开发精确定时、执行反馈、定时特征等动态改变或有多层执行优先级的VI。图5-73 多帧定时循环图5-74 定时顺序结构

添加定时循环与添加普通的循环一样，通过定时循环用户可以设定精确的定时代码，协调多个对时间要求严格的测量任务，并定义不同优先级的循环，以创建多采样的应用程序。与While循环不同，定时循环不要求与“停止”接线端相连。如不把任何条件连接到“停止”接线端，循环将无限运行下去。定时循环的执行优先级介于实时优先级和高优先级之间。这意味着在一个程序框图的数据流中，定时循环总是在优先级不是实时的 VI 前执行。若程序框图中同时存在优先级设为实时的 VI 和定时顺序，将导致无法预计的定时行为出现。

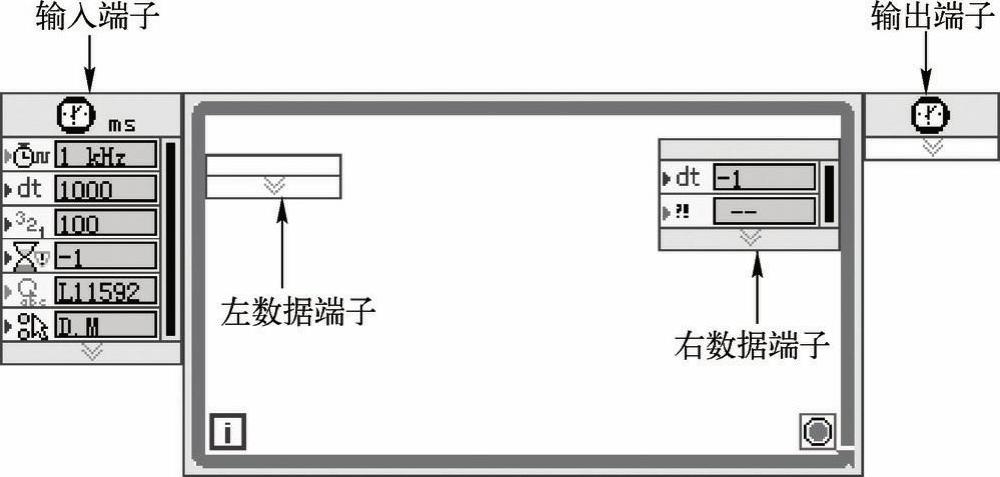

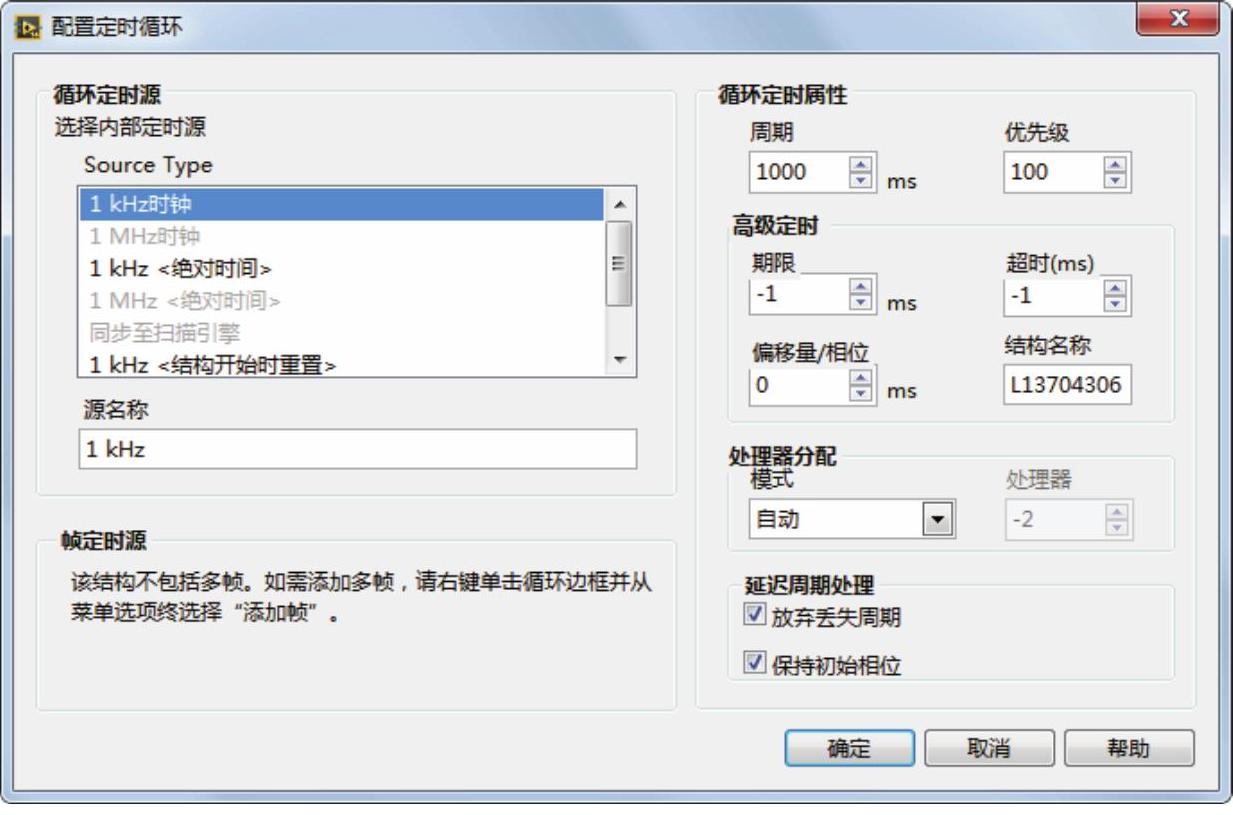

对于定时循环，双击输入端子，或右键单击输入节点并从快捷菜单中选择配置输入节点可打开“配置定时循环”对话框。在对话框中可以配置定时循环的参数。也可以直接将各参数值连接至输入节点的输入端进行定时循环的初始配置，如图5-71所示。图5-72所示为定时循环的结构。

定时循环的左侧数据节点用于返回各配置参数值并提供上一次循环的定时和状态信息，如循环是否延迟执行、循环实际起始执行时间和循环的预计执行时间等。可以将各值连接至右数据端子的输入端，以动态配置下一次循环，或右键单击右侧数据节点，从快捷菜单中选择配置输入节点的配置下一次循环对话框，输入各参数值。

输出端子返回由输入节点错误输入端输入的信息、执行中结构产生的错误信息，或在定时循环内执行的任务子程序框图所产生的错误信息。输出端子还返回定时和状态信息。
