LabVIEW2015虚拟仪器程序设计实例：延迟波形

2023-11-07 理论教育版权反馈

【摘要】：选择菜单栏中的“文件”→“另存为”命令，输入 VI 名称为“延迟波形”。图5-39 程序框图7.运行程序1）在前面板窗口或程序框图窗口的工具栏中单击“运行”按钮，运行VI结果如图5-40所示。2）从运行结果中发现，添加“反馈节点”的程序比其余两个延迟5 s。

本例通过输入相同数据对比通过“反馈节点”与“移位寄存器”的输出结果有何差异。

1.设置工作环境

1）新建VI。选择菜单栏中的“文件”→“新建VI”命令，新建一个 VI，一个空白的VI包括前面板及程序框图。

2）保存 VI。选择菜单栏中的“文件”→“另存为”命令，输入 VI 名称为“延迟波形”。

2.添加控件

在“控件”选板上选择“银色”→“波形”→“波形图”控件，并放置在前面板的适当位置，修改控件名称，结果如图5-37所示。

3.设计程序框图

1）选择菜单栏中的“窗口”→“显示程序框图”命令，或双击前面板中的任一输入、输出控件，将程序框图置为当前。

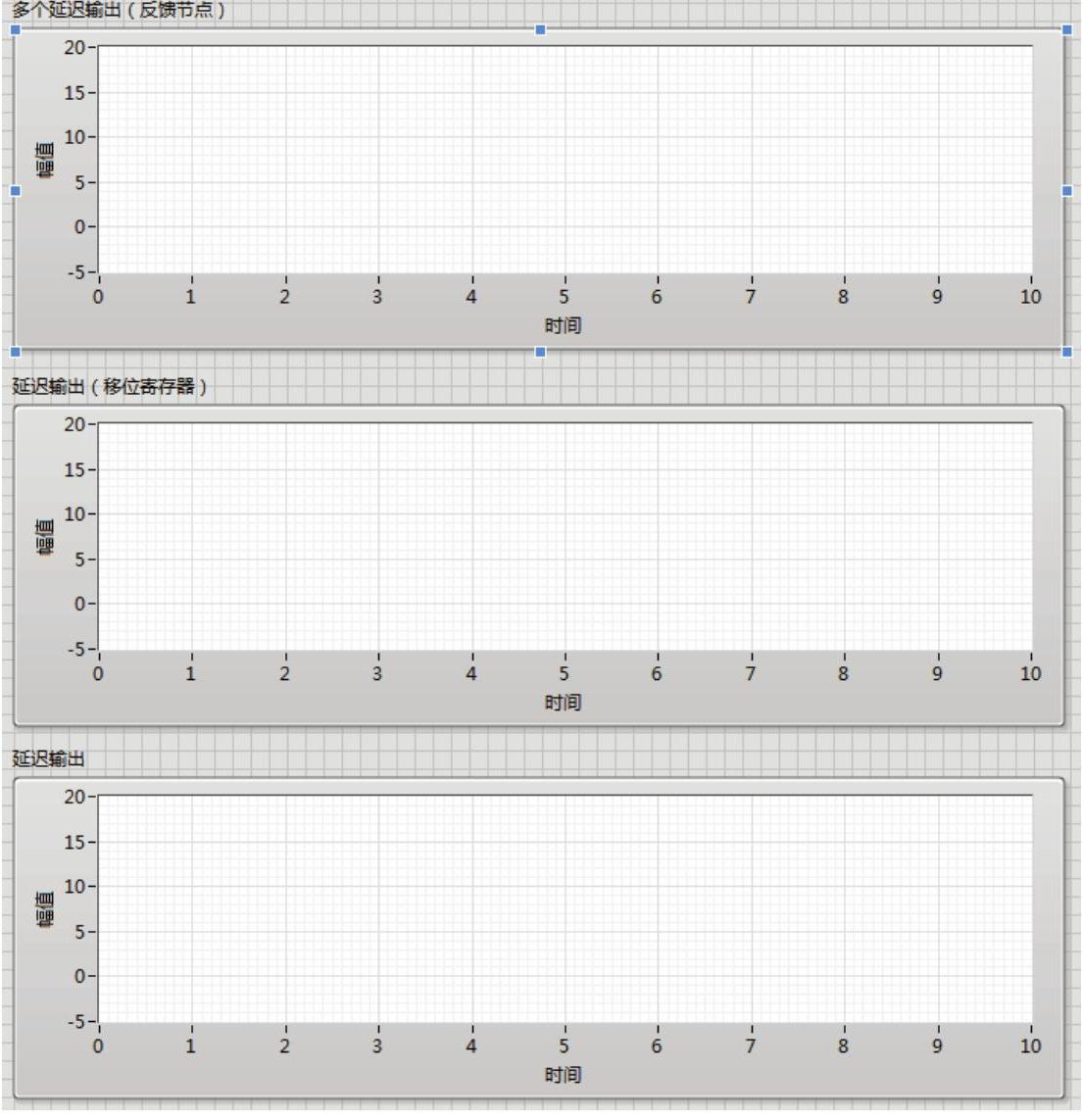

图5-37 添加控件

2）在“函数”选板上选择“编程”→“数组”→“数组常量”“数值”→“数值常量”函数，拖动鼠标，创建包含5个数值的数组常量，为数组中各元素赋值。

3）在“函数”选板上选择“编程”→“数值”→“随机数”“加”函数，求数组常量与随机数之和。

4）在“函数”选板上选择“编程”→“结构”→“For循环”函数，创建3个For循环结构，将其放置在程序框图中，并创建循环次数为10。

4.创建循环

将加运算输出结果通过“For循环”连接到“延迟输出”输出控件上。

5.创建循环2(www.chuimin.cn)

1）在“函数”选板上选择“编程”→“结构”→“反馈节点”函数，将其放置到“For循环”内部，连接加运算结果与循环次数，输出结果到“延迟输出（反馈节点）”输出控件上。

2）选中“反馈节点”，单击右键选择“属性”命令，弹出“对象属性”对话框，打开“配置”选项卡，在“延迟”文本框中输入延迟时间为5，如图5-38所示，单击“确定”按钮，退出对话框。

6.创建循环3

1）在“For循环”边框上单击右键，选择“添加移位寄存器”快捷命令，在“For循环”边框上添加一组移位寄存器，并通过移位寄存器连接加运算结果与循环次数，输出结果到“延迟输出（移位寄存器）”输出控件上。

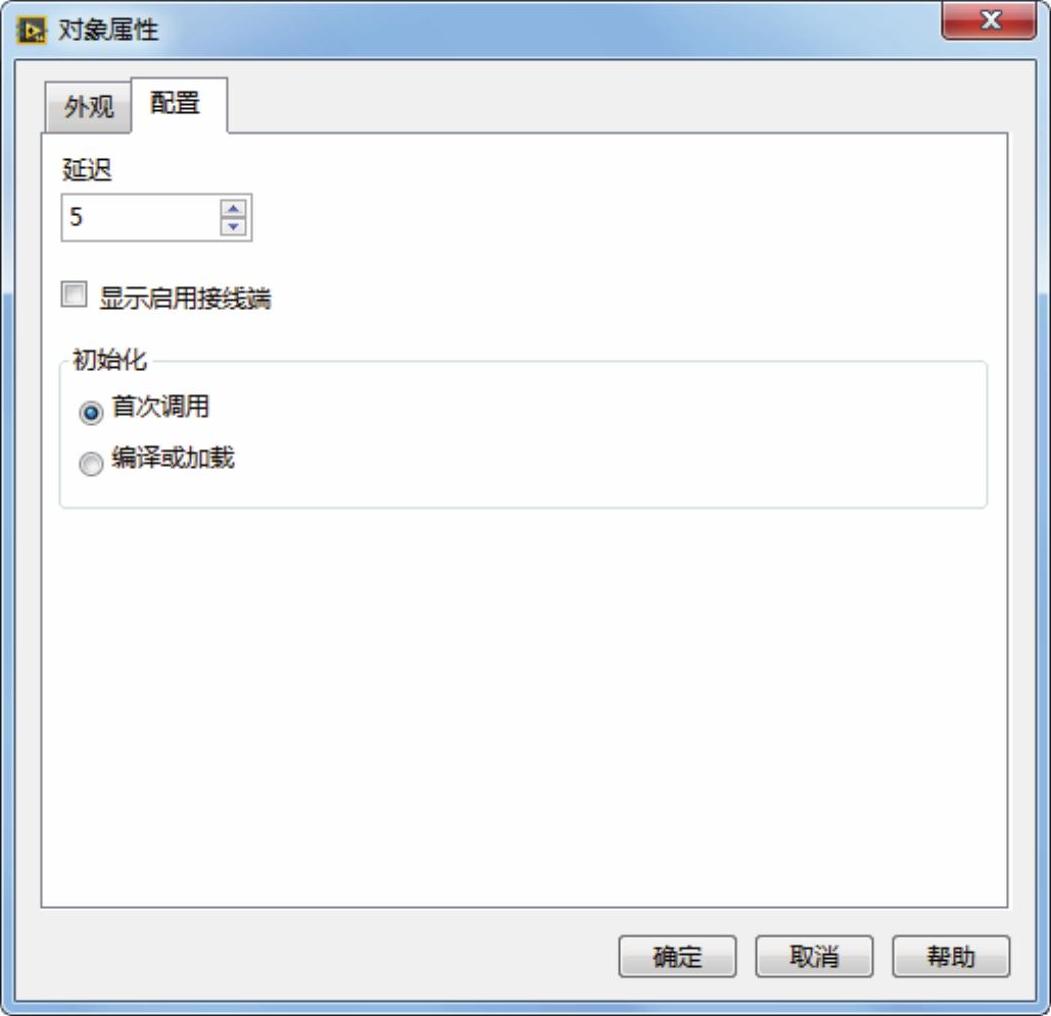

图5-38 对象属性

2）单击工具栏中的“整理程序框图”按钮，整理程序框图，结果如图5-39所示。

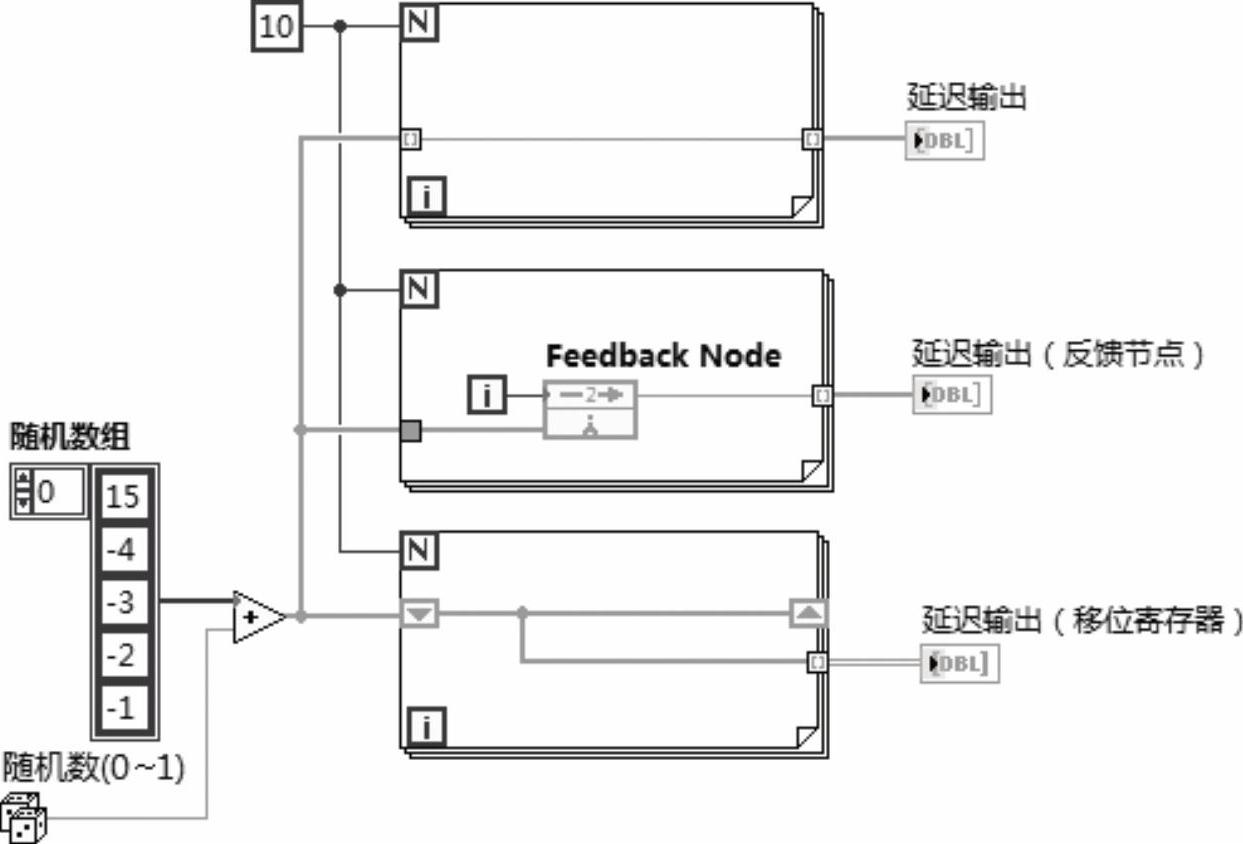

图5-39 程序框图

7.运行程序

1）在前面板窗口或程序框图窗口的工具栏中单击“运行”按钮，运行VI结果如图5-40所示。

2）从运行结果中发现，添加“反馈节点”的程序比其余两个延迟5 s。

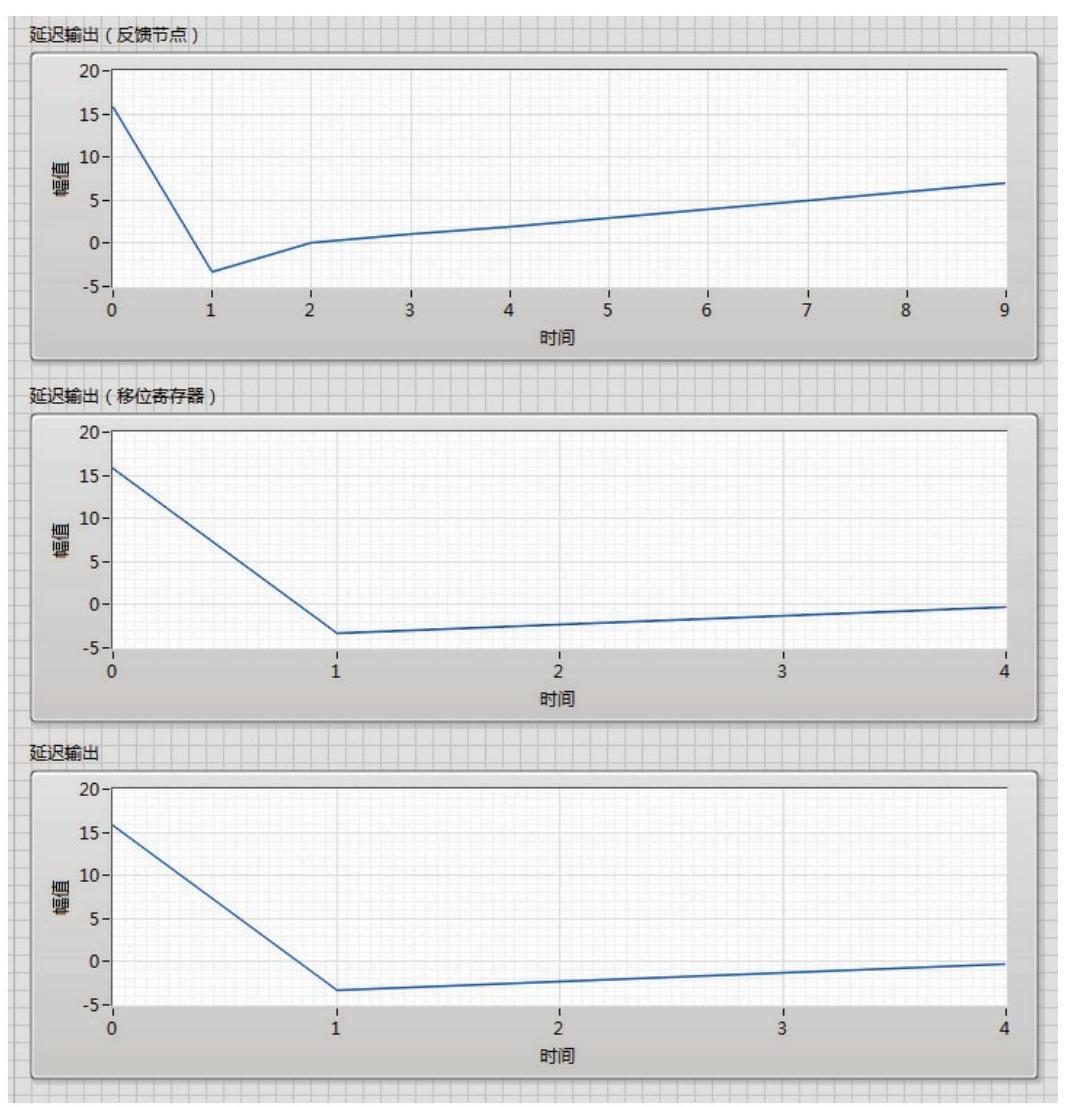

图5-40 运行VI结果
