本例主要利用“属性节点”调整控件颜色属性，更形象直观。

1.设置工作环境

1）新建VI。选择菜单栏中的“文件”→“新建VI”命令，新建一个VI，一个空白的VI包括前面板及程序框图。

2）保存VI。选择菜单栏中的“文件”→“另存为”命令，输入VI名称为“公务卡管理系统”。

2.添加控件

在“控件”选板上选择“银色”→“字符串与路径”→“字符串输入控件-无框（银色）”“字符串显示控件-无框（银色）”控件，选择“银色”→“布尔”→“空白按钮”控件，并放置在前面板的适当位置，如图5-14所示。

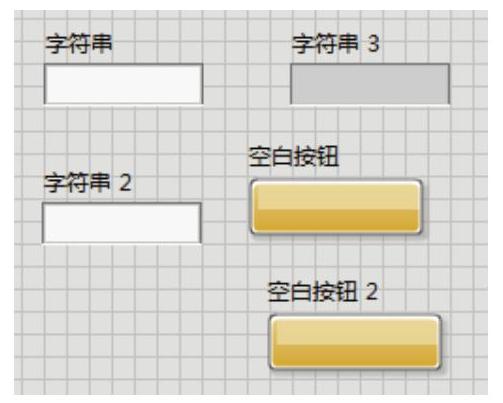

图5-14 添加控件

3.设计程序框图

1）选择菜单栏中的“窗口”→“显示程序框图”命令，或双击前面板中的任一输入、输出控件，将程序框图置为当前，如图5-15所示。

2）修改控件名称，如图5-16所示。

图5-15 显示程序框图

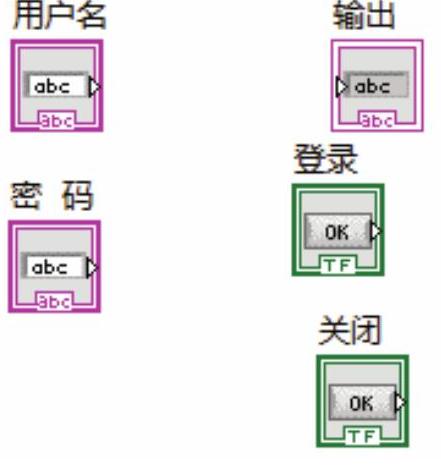

图5-16 控件名称修改结果

3）在“函数”选板上选择“编程”→“结构”→“While循环”函数，拖动出适当大小的矩形框，将输入控件放置到While循环中。

4）在“函数”选板上选择“编程”→“定时”→“等待下一个整数倍毫秒”函数，将其放置在循环内部，并创建循环次数100。

5）在“函数”选板上选择“编程”→“比较”→“等于？”函数，创建输入常量“Labview”，若在“密码”输入控件中输入与之相同的内容，则将数据输出到布尔控件“登录”上，即可登录系统。

6）将While循环内部自带的“循环条件”连接到“关闭”控件上，使用该按钮来控制系统的关闭。

7）单击工具栏中的“整理程序框图”按钮，整理程序框图，结果如图5-17所示。

4.修饰前面板

1）选择菜单栏中的“窗口”→“显示前面板”命令，或双击程序框图中的任一输入、输出控件，将前面板置为当前，如图5-18所示。(www.chuimin.cn)

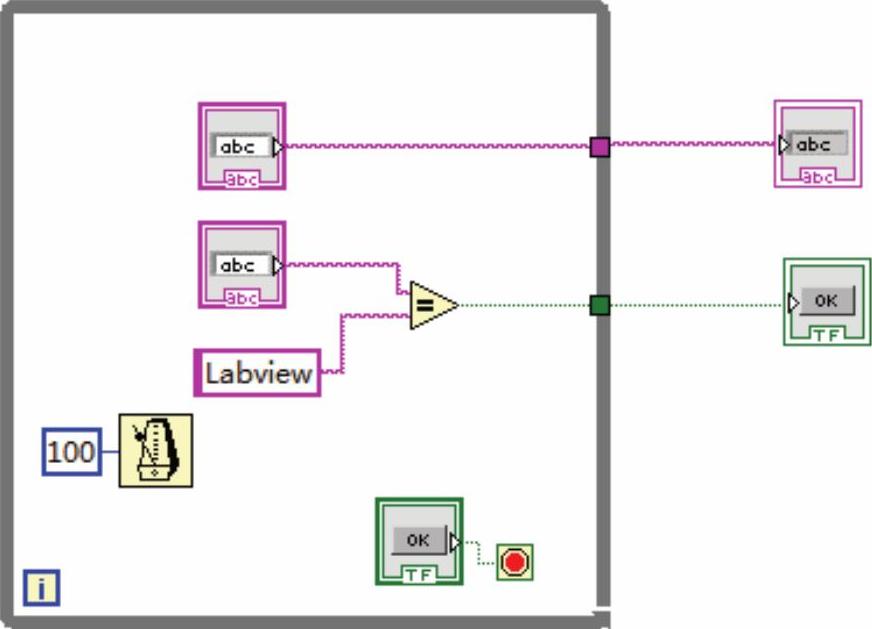

图5-17 程序框图

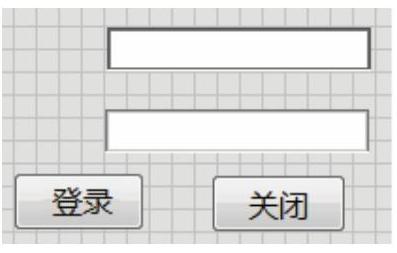

图5-18 显示程序框图

2）在前面板中导入图片，并放置在控件上方，覆盖整个控件组，在工具栏中单击“重新排序”按钮下拉菜单，选择“移至后面”命令，改变对象在窗口中的前后次序，如图5-19所示。

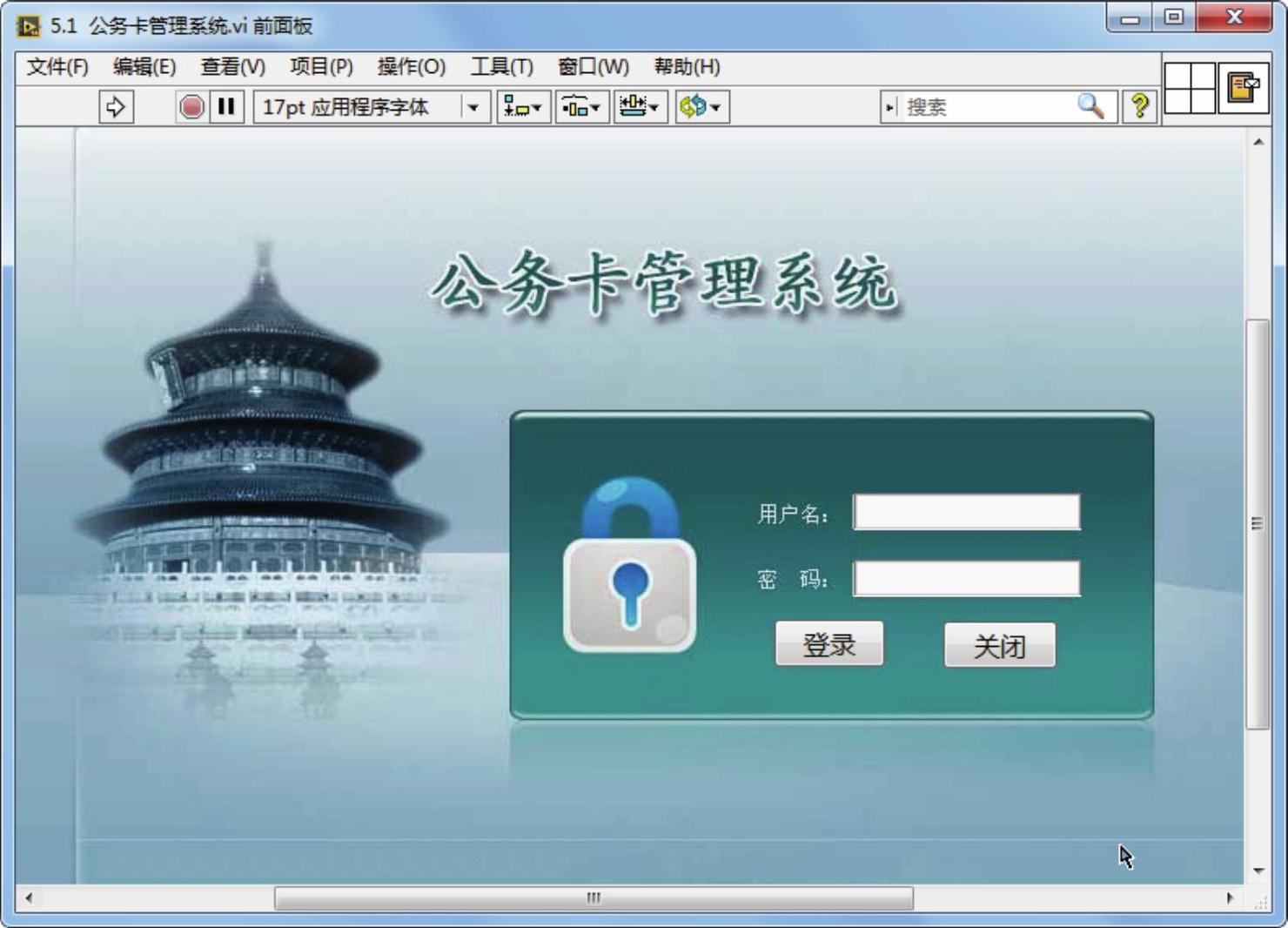

图5-19 调整前面板

5.设置VI属性

1）选择菜单栏中的“文件”→“VI属性”命令，弹出“VI属性”对话框，在“类别”下拉列表中选择“窗口运行时位置”选项，在“位置”下拉列表中选择“居中”，勾选“使用当前前面板大小”复选框，如图5-20所示。

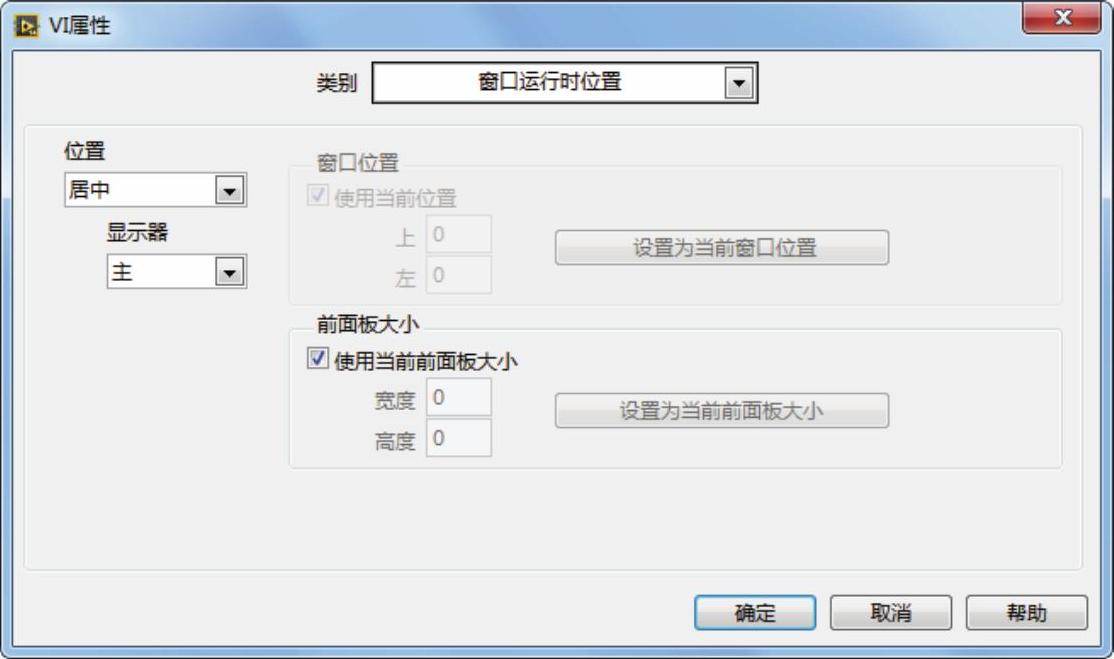

图5-20 设置窗口位置

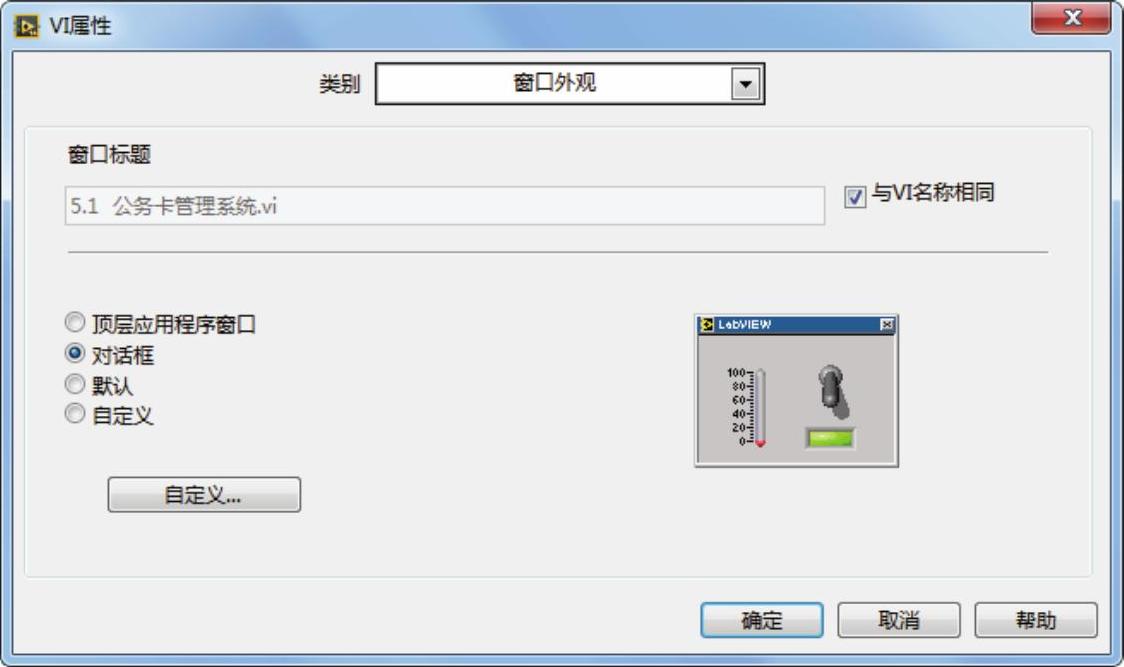

2）在“类别”下拉列表中选择“窗口外观”选项，如图5-21所示。单击“自定义”按钮弹出“自定义窗口外观”对话框，设置运行过程中前面板显示情况，如图5-22所示。

图5-21 选择“窗口外观”

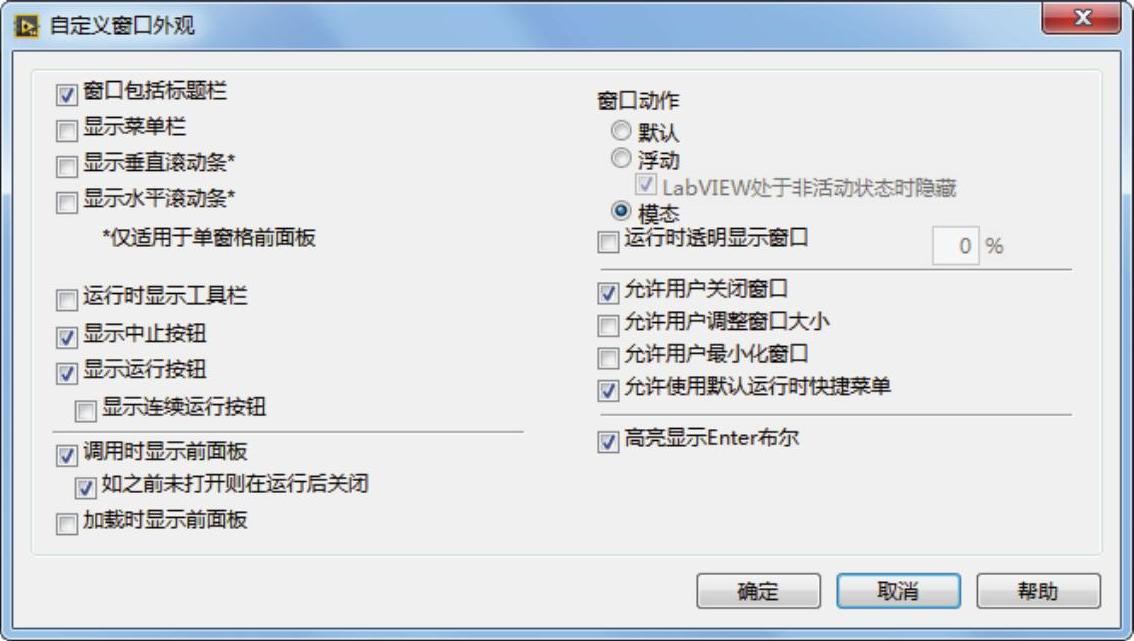

图5-22 设置窗口外观

6.运行程序

1）在前面板窗口或程序框图窗口的工具栏中单击“运行”按钮，运行VI，将VI居中显示，结果如图5-23所示。

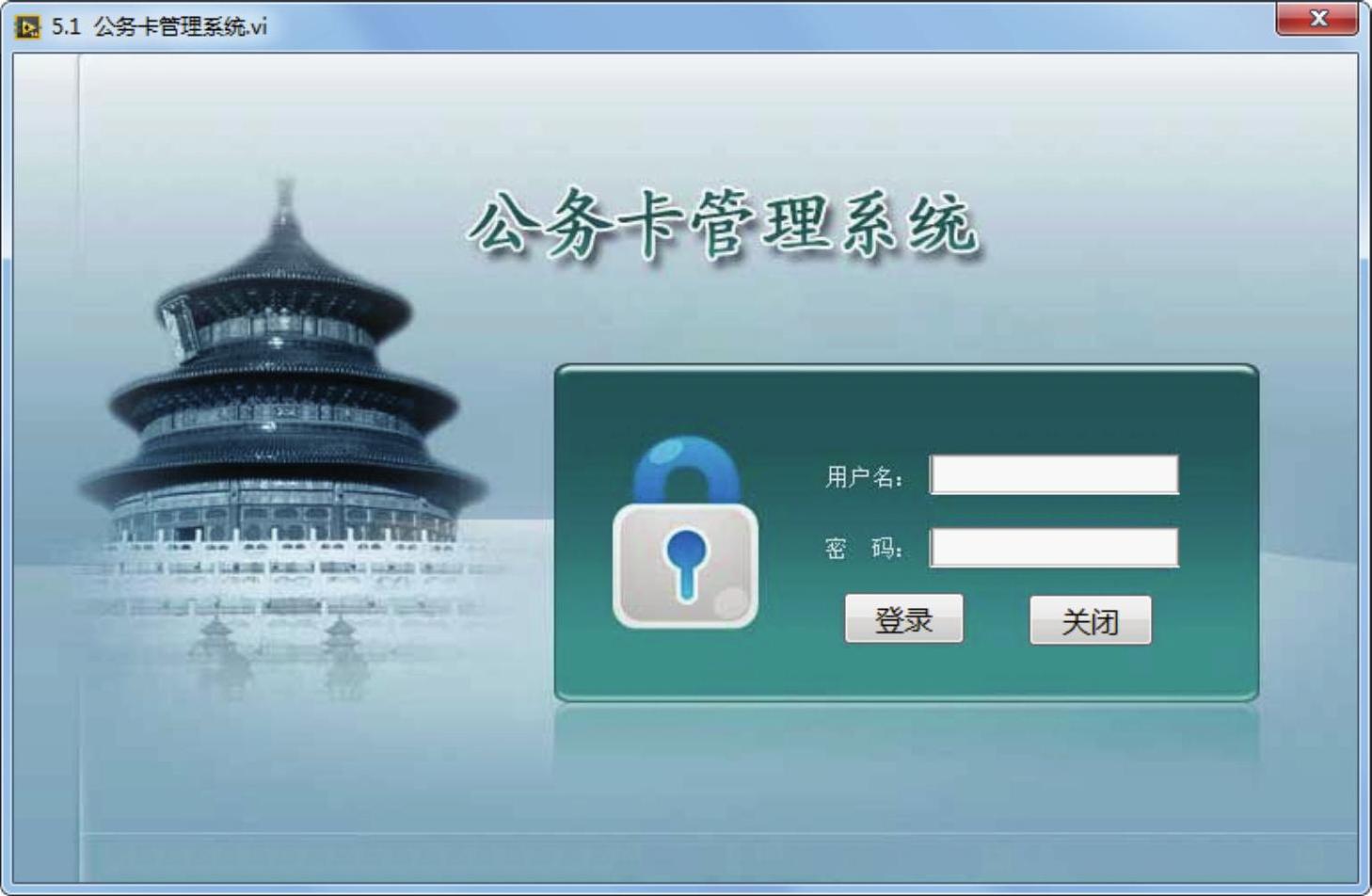

图5-23 运行结果

2）单击“关闭”按钮，退出运行程序。
