LabVIEW2015虚拟仪器程序设计中的For循环

2023-11-07 理论教育版权反馈

【摘要】：如图5-1所示，For循环有两个端口，总线接线端（输入端）和计数接线端（输出端）。如通过For循环处理大量计算，可启用并行提高性能。LabVIEW可通过并行循环利用多个处理器提高For循环的执行速度。通过查找可并行循环结果窗口确定可并行的For循环。通过For循环的并行实例接线端可指定运行时的并行实例数量。

For循环位于“函数选板”→“编程”→“结构”的子选板中，For循环并不立即出现，而是以表示For循环的小图标出现，用户可以从中拖拽出放在程序框图上，自行调整大小和定位于适当位置。

如图5-1所示，For循环有两个端口，总线接线端（输入端）和计数接线端（输出端）。输入端指定要循环的次数，该端子的数据表示类型的是32位有符号整数，若输入为6.5，则其将被舍为6，即把浮点数直接取整数，若输入为0或负数，则该循环无法执行并在输出中显示该数据类型的默认值；输出端显示当前的循环次数，也是32位有符号整数，默认从0开始，依次增加1，即N-1表示的是第N次循环，如图5-2所示，使用For循环产生100对随机数，判定每次出现的大数和小数，并在前面板显示。

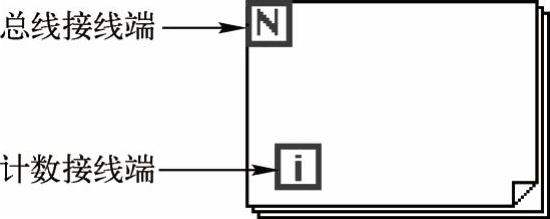

图5-1 For循环的输入端与输出端

图5-2 判定大数和小数的程序框图

判断最大值和最小值可以使用最大值和最小值函数，该函数可以在控制选板的比较子选板中找到。

此循环中包含时间延迟，以便用户可以随着For循环的运行而看清数值的更新。其相应的前面板如图5-3所示。

图5-3 判断大数和小数的前面板

如For循环启用并行循环迭代，循环计数接线端下将显示并行实例（P）接线端。如通过For循环处理大量计算，可启用并行提高性能。LabVIEW可通过并行循环利用多个处理器提高For循环的执行速度。但是，并行运行的循环必须独立于所有其他循环。通过查找可并行循环结果窗口确定可并行的For循环。右键单击For循环外框，在快捷菜单中选择配置循环并行，可显示For循环并行迭代对话框。通过For循环并行迭代对话框可设置LabVIEW在编译时生成的For循环实例数量。右键单击For循环，如图5-4所示在For循环中配置循环并行，可显示图5-5所示对话框，启用For循环并行迭代。

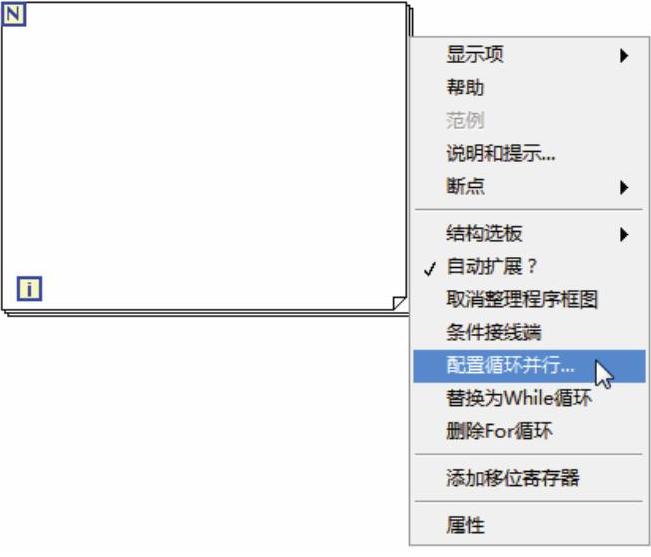

图5-4 在For循环配置循环并行

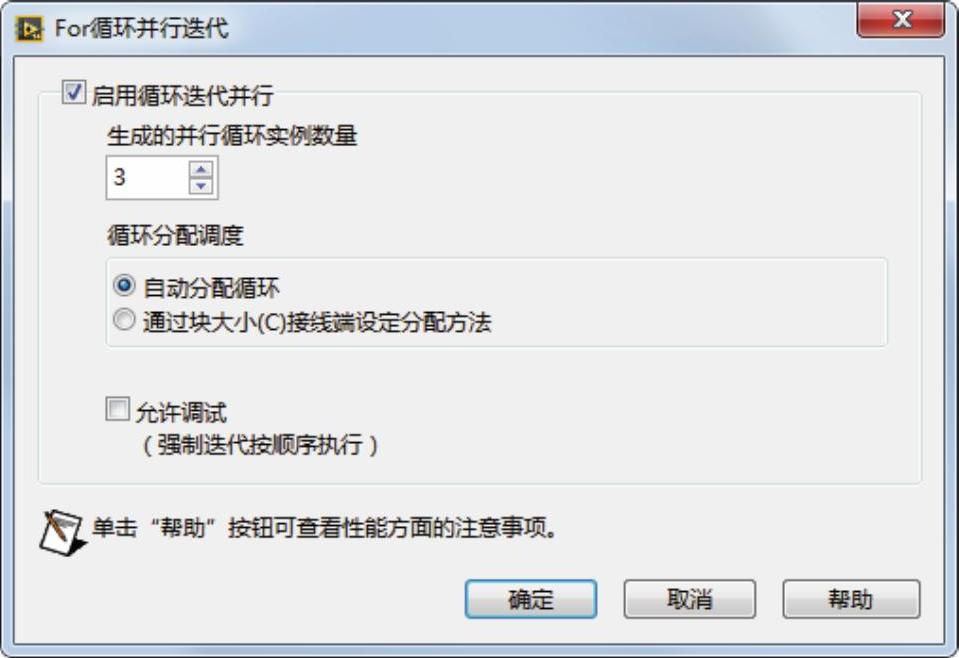

图5-5 For循环并行迭代对话框(www.chuimin.cn)

通过并行实例接线端可指定运行时的循环实例数量，如图5-6所示。如未连线并行实例接线端，LabVIEW可确定运行时可用的逻辑处理器数量，同时为For循环创建相同数量的循环实例。通过CPU信息函数可确定计算机包含的可用逻辑处理器数量，可以指定循环实例所在的处理器。

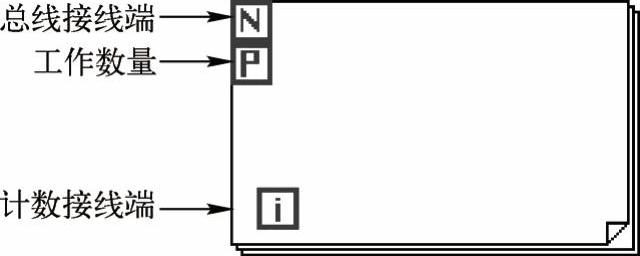

图5-6 配置循环并行For循环的输入端与输出端

该对话框包括以下部分。

启用循环迭代并行：启用For循环迭代

并行。启用该选项后，循环计数（N）接线端下将显示并行实例（P）接线端。

生成的并行循环实例数量：确定编译时LabVIEW生成的For循环实例数量。生成的并行循环实例数量应当等于执行VI的逻辑处理器数量。如需要在多台计算机上发布VI，生成的并行循环实例数量应当等于计算机的最大逻辑处理器数量。通过For循环的并行实例接线端可指定运行时的并行实例数量。如连线至“并行实例”接线端的值大于该对话框中输入的值，LabVIEW将使用对话框中的值。

允许调试：通过设置循环顺序执行可允许在For循环中进行调试。在默认状态下，启

用循环迭代并行后将无法进行调试。

选择“工具”→“性能分析”→“查找可并行的循环”命令，如图5-7所示。查找可并行循环结果窗口用于显示可并行的For循环，如图5-8所示。

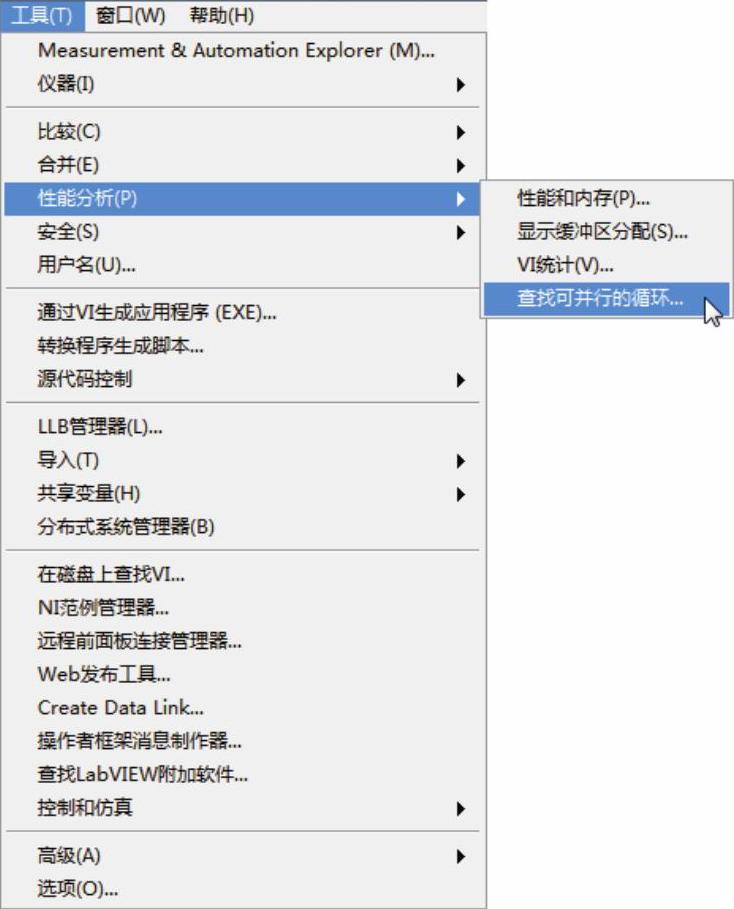

图5-7 查找可并行的循环

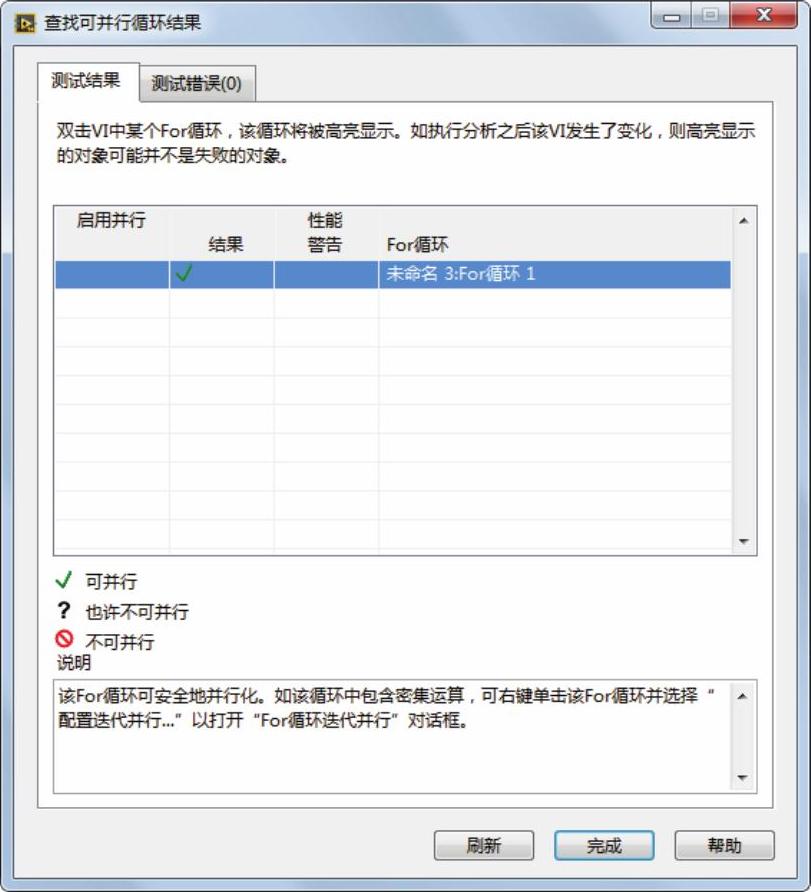

图5-8 “查找可并行循环结果”对话框
