本例主要利用“属性节点”调整控件颜色属性，使其更形象直观。

1.设置工作环境

1）新建VI。选择菜单栏中的“文件”→“新建VI”命令，新建一个VI，一个空白的VI包括前面板及程序框图。

2）保存VI。选择菜单栏中的“文件”→“另存为”命令，输入VI名称为“血压测试系统”。

2.添加控件

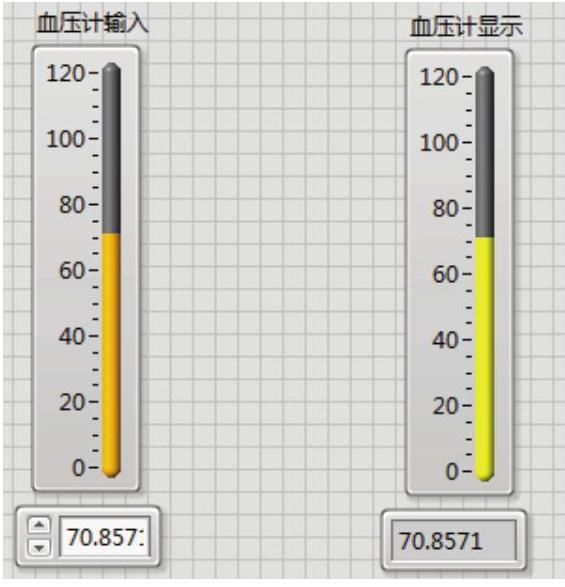

在“控件”选板上选择“银色”→“数值”→“温度计”控件，并放置在前面板的适当位置，修改名称为“血压计输入”“血压计显示”，如图4-117所示。

图4-117 添加控件

3.设计前面板

1）选择菜单栏中的“窗口”→“显示程序框图”命令，或双击前面板中的任一输入、输出控件，将前面板置为当前，如图4-118所示。

2）选中控件，单击鼠标右键，选择快捷命令“显示为图标”，转换控件显示模式，如图4-119所示。

图4-118 显示程序框图

图4-119 数据显示

3）连接输入控件与输出控件，则实线数据传导。其中对输入数值进行设限，80～120为正常血压，过高与高低均显示异常。

4）在“函数”选板上选择“编程”→“比较”→“判定范围并强制转换”函数，在输入端创建上限、下限常量为120、80，连接输入控件。

5）在“函数”选板上选择“编程”→“比较”→“选择”函数，在输入端创建真、假字符常量“血压正常”“血压异常”，将上步判定范围的输出结果连接到输入端，输出值在80～120，值为真，否则为假。(www.chuimin.cn)

6）在“函数”选板上选择“编程”→“对话框与用户界面”→“单按钮对话框”函数，接收数据流中的真假值，按照选择以对话框显示输出结果。

7）在“血压计显示”输出控件上右击，选择“创建”→“属性节点”→“填充颜色”命令，在程序框图中放置属性节点“血压计显示”，该节点只要设置输出控件的颜色显示。

8）在“函数”选板上选择“编程”→“比较”→“大于”“小于”函数，划分输入值。

9）在“函数”选板上选择“编程”→“比较”→“选择”函数，在输入端创建颜色常量“正常”“高压”低压，将划分的数值输入值连接到输入端，将输出结果连接到属性节点输入端，根据输入值所属范围、对应颜色，显示在“血压计显示”输出控件上。

10）单击工具栏中的“整理程序框图”按钮，整理程序框图，结果如图4-120所示。

图4-120 程序框图

4.控件设置

在“控件”选板中选择“修饰”→“上凸圆盒”控件，拖出一个方框，并放置在控件上方，覆盖整个控件组，在工具栏中单击中的“重新排序”按钮下拉选单，选择“移至后面”命令，改变对象在窗口中的前后次序。

1）选择工具选板中的设置颜色工具，为修饰控件设置颜色。将前面板的前景色设置为黄色。

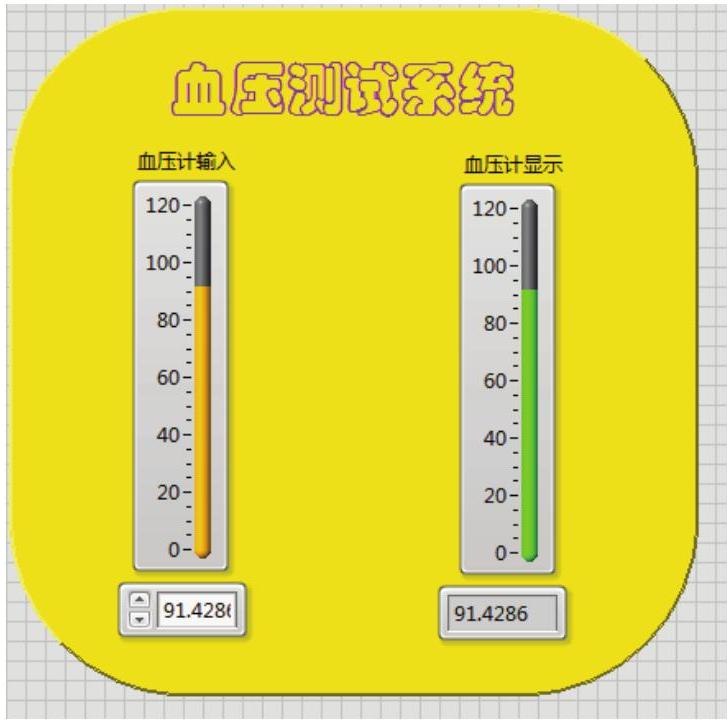

2）选择工具选板中的设置文本工具，在空白处输入标题“血压测试系统”，字体样式为“华文彩云”，大小为36，结果如图4-121所示。

图4-121 设置字体

5.运行程序

在前面板窗口或程序框图窗口的工具栏中单击“运行”按钮，运行VI，结果如图4-122所示。

图4-122 运行结果
