LabVIEW2015实例简介：数字遥控灯系统
【摘要】：选择菜单栏中的“文件”→“另存为”命令，输出两个VI名称为“F”“数字遥控灯系统”。图4-74 接线端修改结果图4-75 连接接线端口与控件6.设计程序框图1）打开“数字遥控灯系统”VI，在“函数”选板中选择“选择VI”节点，在弹出的对话框中选择上面创建的“F”子VI，将其放置到程序框图中，并在函数输入端创建名为“遥控器”的输入控件。
本例主要利用子VI达到简化程序的目的，可简化思维，适用于复杂程序，同时子VI还可用于其他程序。
1.设置工作环境
1）新建两个VI。选择菜单栏中的“文件”→“新建VI”命令，新建一个VI，一个空白的VI包括前面板及程序框图，重复该命令，创建第二个VI。
2）保存VI。选择菜单栏中的“文件”→“另存为”命令，输出两个VI名称为“F(X)”“数字遥控灯系统”。
3）固定函数选板。单击右键，在前面板打开“函数”选板，单击选板左上角“固定”按钮
，将“函数”选板固定在程序框图界面。
2.设计子VI程序框图
1）打开“F(X)”VI，在“函数”选板中选择“数学”→“初等于特殊函数”→“三角函数”→“正弦函数”函数，将其放置到程序框图中，并在函数输入端创建名为x的输入控件。
2）在函数上单击右键选择“Express三角函数选板”命令，显示图4-68所示的自选版，在该子选板中选择“余弦”。

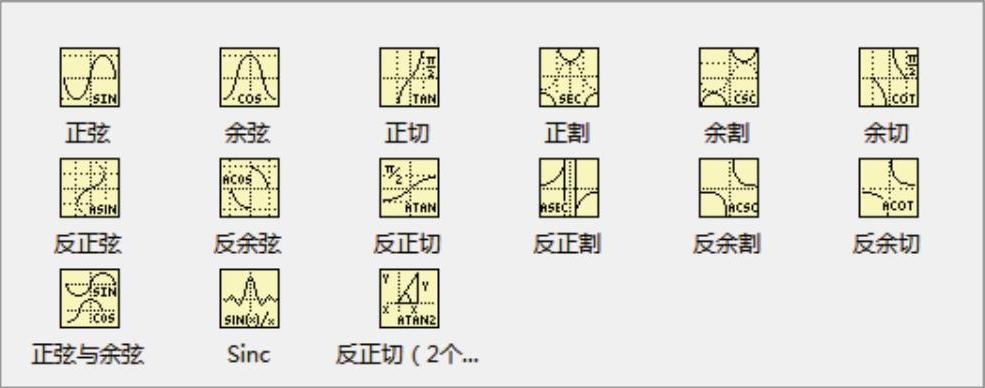

图4-68 三角函数子选板
3）在“函数”选板中选择“数学”→“数值”→“乘”“加”函数，对正弦、余弦结果乘以不同系数，并将结果进行减法运算，最后将结果显示在创建的“F(x)”显示控件中。
4）单击工具栏中的“整理程序框图”按钮
，整理程序框图，结果如图4-69所示。
3.设计子VI前面板
选择菜单栏中的“窗口”→“显示前面板”命令，或双击程序框图中的任一输入、输出控件，将前面板置为当前，如图4-70所示。

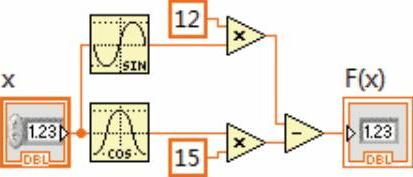

图4-69 程序框图

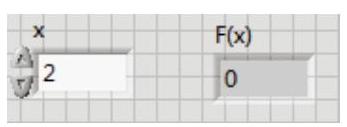

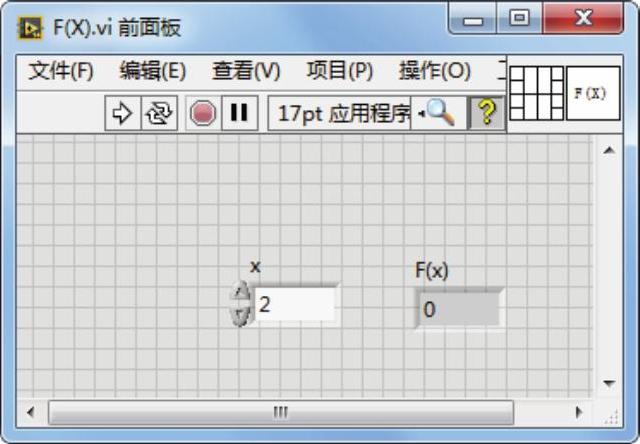

图4-70 显示前面板
4.设计子VI图标
1）双击前面板右上角的图标，或在图标上右击选择“编辑图标”命令，弹出 “图标编辑器”对话框。
2）删除黑色矩形框内图形，打开“图标文本”选项卡，在“第一行文本”栏输入“F(x) ”，在右侧绘图区实时显示修改结果，如图4-71所示。
图4-71 “图标编辑器”对话框
3）单击“确定”对话框，完成图标修改，结果如图4-72所示。
5.设计子VI接线端
1）在前面板接线端右击，选择“模式”命令，弹出图4-73所示的样式面板，选择图中所示样式，修改结果如图4-74所示。

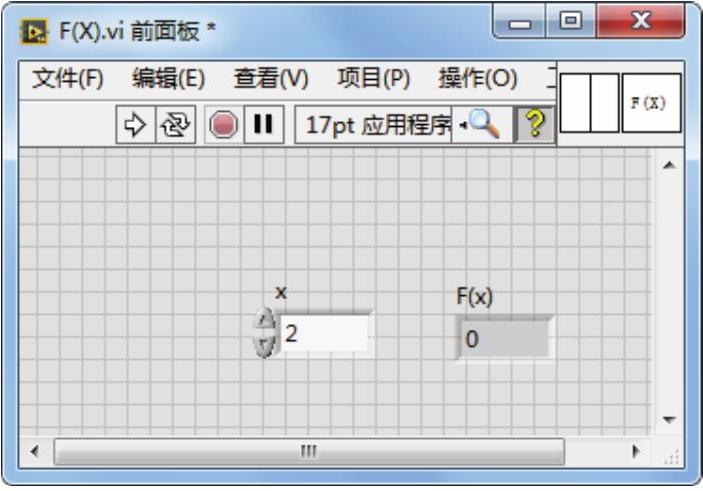

图4-72 图标修改结果(www.chuimin.cn)

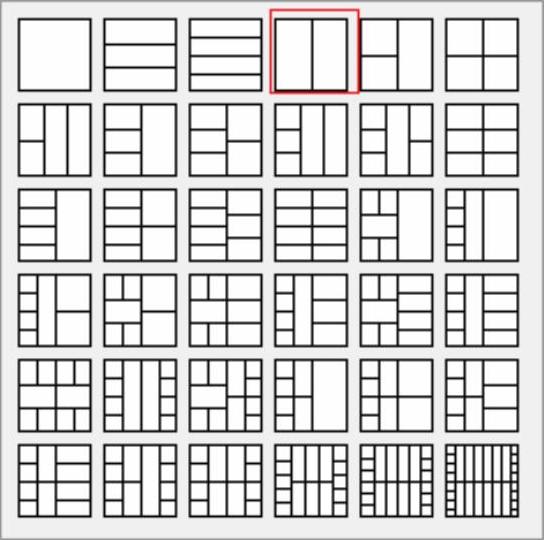

图4-73 接线端口模式
2）依次单击接线端与对应控件，完成接线端口与控件的连接，接线端口变色表示完成连接，如图4-75所示。

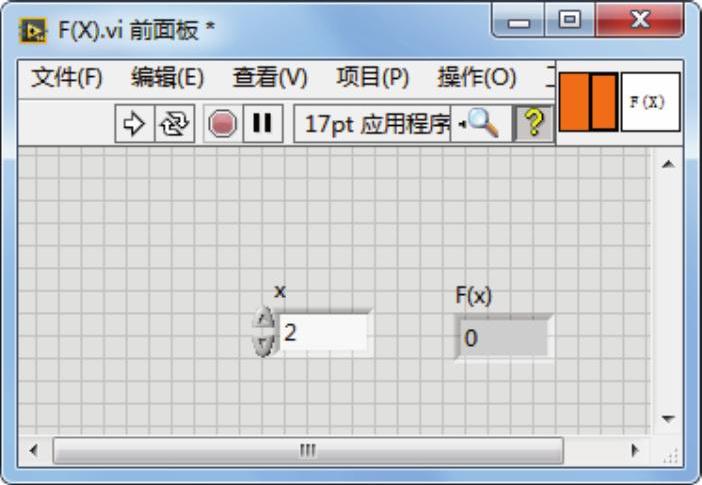

图4-74 接线端修改结果
图4-75 连接接线端口与控件
6.设计程序框图
1）打开“数字遥控灯系统”VI，在“函数”选板中选择“选择VI”节点，在弹出的对话框中选择上面创建的“F(x)”子VI，将其放置到程序框图中，并在函数输入端创建名为“遥控器”的输入控件。
2）在“函数”选板中选择“数学”→“布尔”→“大于0”函数，对函数输出结果进行对比，最后将结果显示在创建的“指示灯”显示控件中。
3）单击工具栏中的“整理程序框图”按钮
，整理程序框图，结果如图4-76所示。
7.设计图标
1）双击前面板右上角的图标，或在图标上右击选择“编辑图标”命令，弹出 “图标编辑器”对话框。
图4-76 程序框图
2）删除黑色矩形框内图形，打开“符号”选项卡，选中符号并放置到在右侧绘图区内，如图4-77所示。

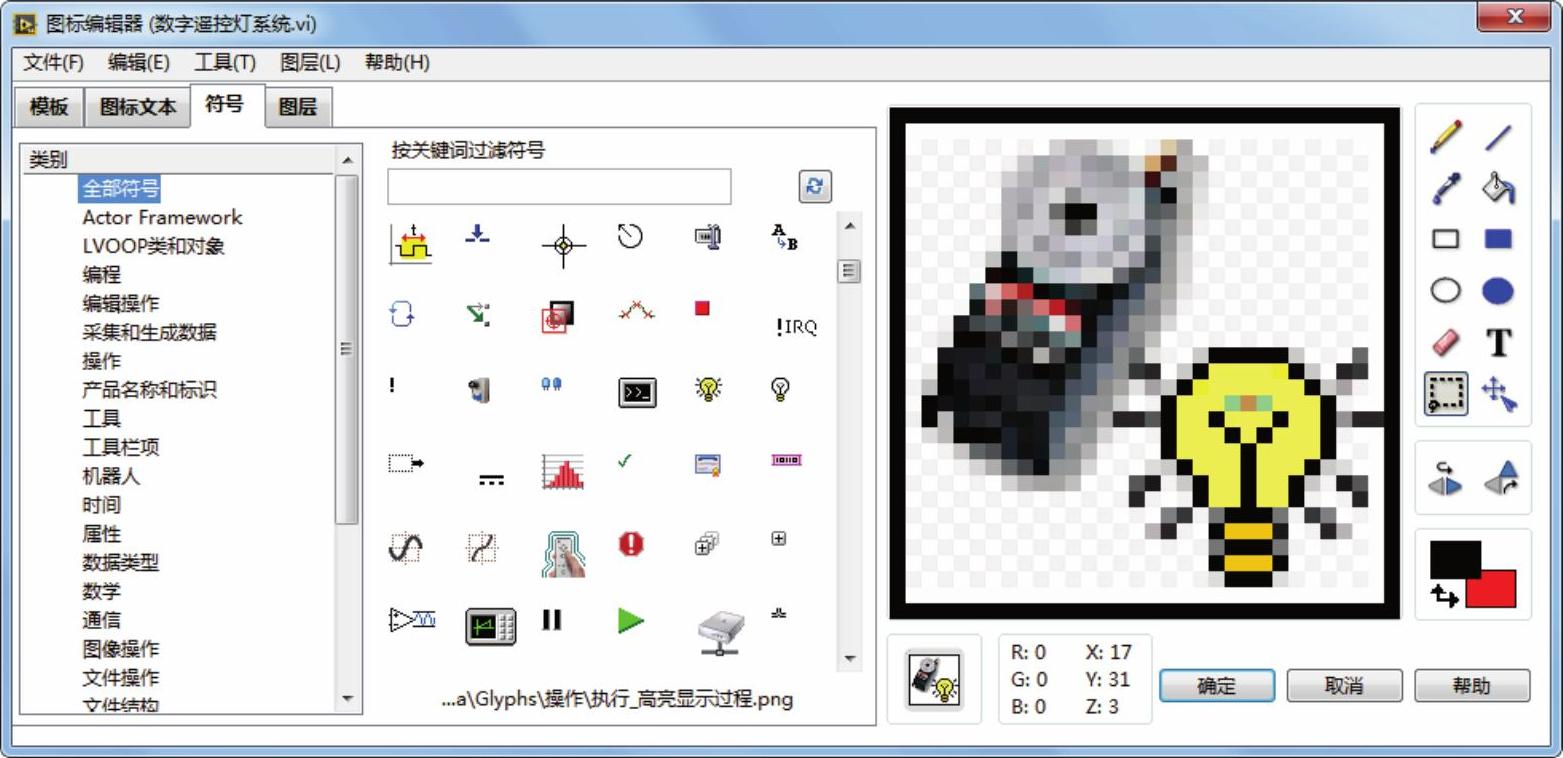

图4-77 “图标编辑器”对话框
单击“确定”按钮，退出对话框。
8.设计前面板
选择菜单栏中的“窗口”→“显示前面板”命令，或双击程序框图中的任一输入、输出控件，将前面板置为当前，如图4-78所示。

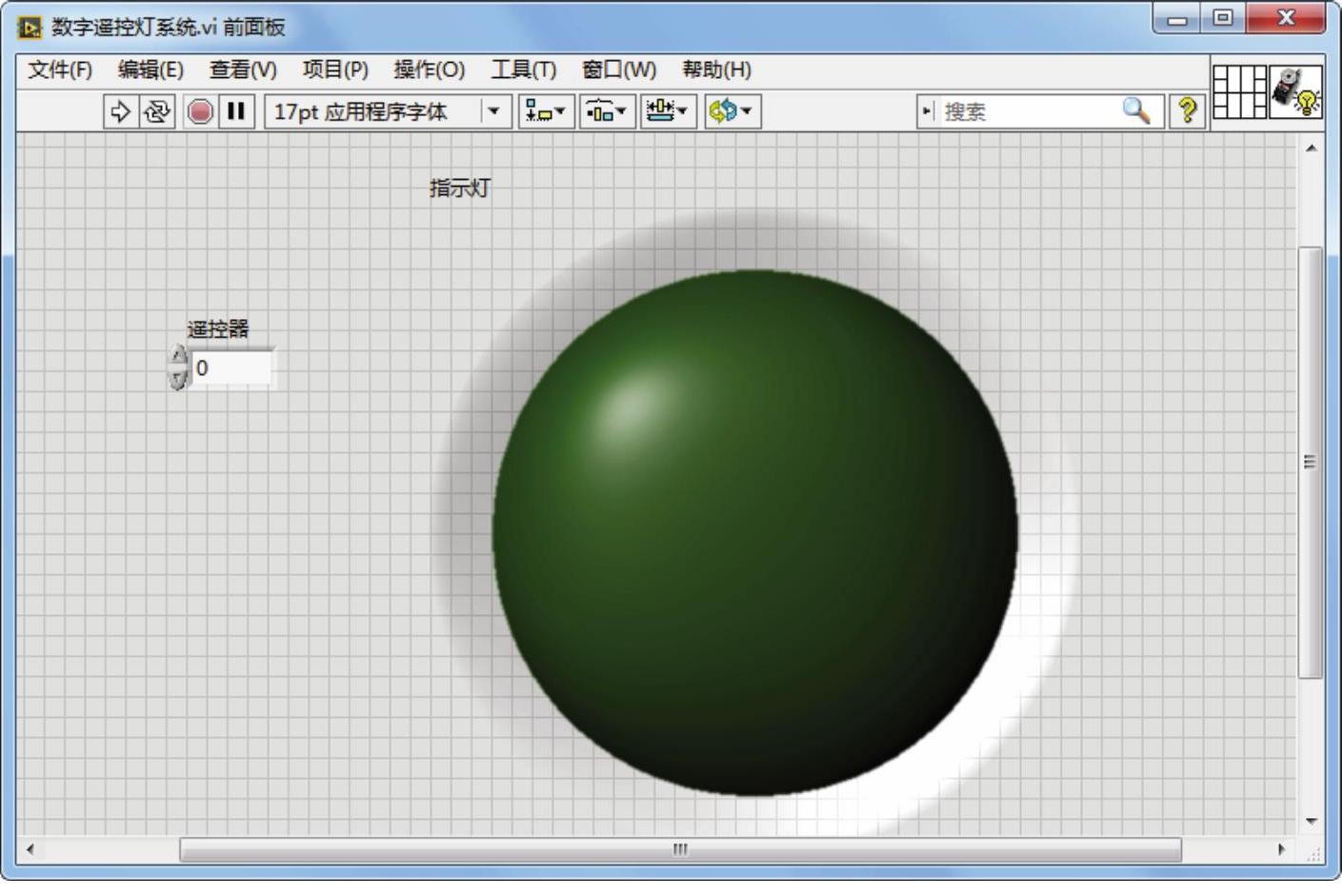

图4-78 前面板
9.运行程序
输入“遥控器”控件参数值为2，在前面板窗口或程序框图窗口的工具栏中单击“运行”按钮
，运行VI，结果如图4-79所示。

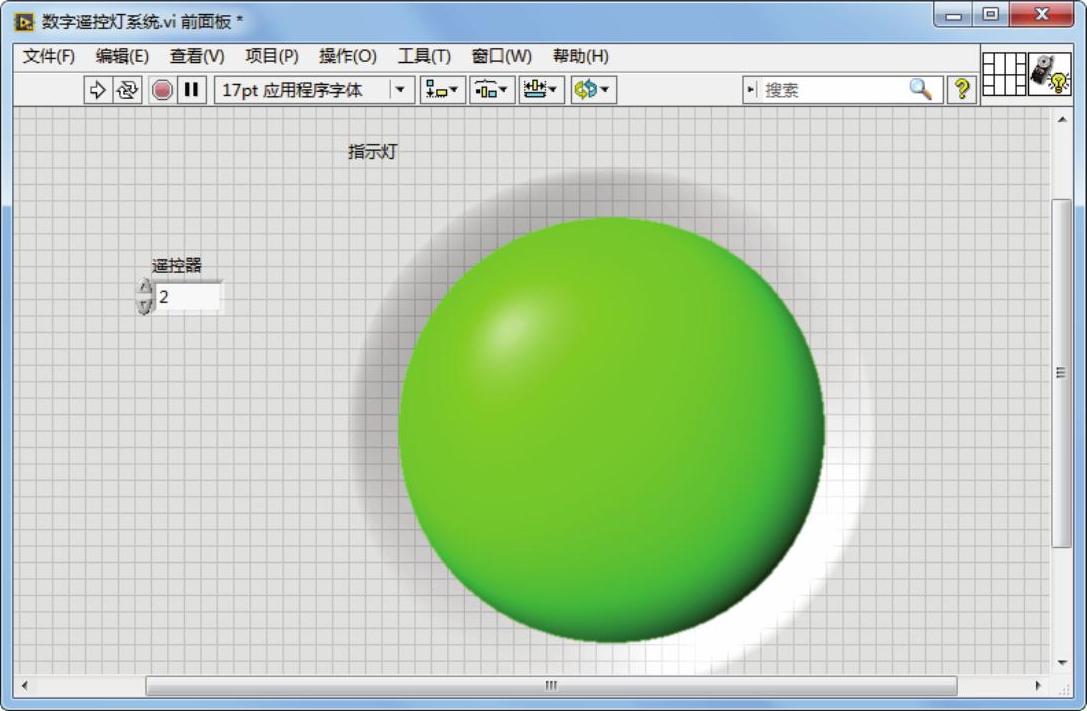

图4-79 运行结果
