LabVIEW2015虚拟仪器程序设计：如何调用子VI
【摘要】：下面介绍如何在一个主VI中调用子VI，具体步骤如下。2）将子VI的图标放置在主VI程序框图窗口中。图4-63 “函数”选板图4-64 “选择需打开的VI”对话框3）用连线工具将子VI的各个连线端口与主VI的其他节点按照一定的逻辑关系连接起来。图4-67 “自定义窗口外观”对话框选中“调用时显示前面板”后，当程序运行到这个子VI时，其前面板就会自动弹出来。
在完成了连线端口的定义之后，这个VI就可以当作子VI来调用了。下面介绍如何在一个主VI中调用子VI，具体步骤如下。
1）选择子VI。在“函数”选板中选择“选择VI”，如图4-63所示，弹出 “选择需打开的VI”的对话框，如图4-64所示，找到需要调用的子VI，选中后单击“打开”按钮。
2）将子VI的图标放置在主VI程序框图窗口中。用户选择子VI后，此时，在鼠标指针上会出现这个子VI的图标，将其移动到程序框图窗口的适当位置上，单击鼠标左键，将图标加入到主VI的程序框图中，如图4-65所示。

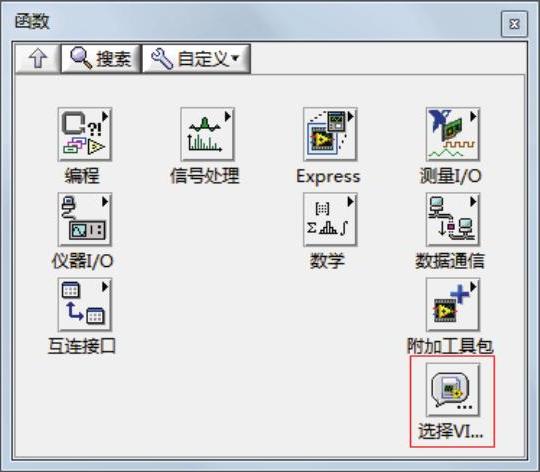

图4-63 “函数”选板
图4-64 “选择需打开的VI”对话框
3）用连线工具将子VI的各个连线端口与主VI的其他节点按照一定的逻辑关系连接起来。
至此，就完成了子VI的调用。主VI的前面板及程序框图如图4-65所示。
(www.chuimin.cn)

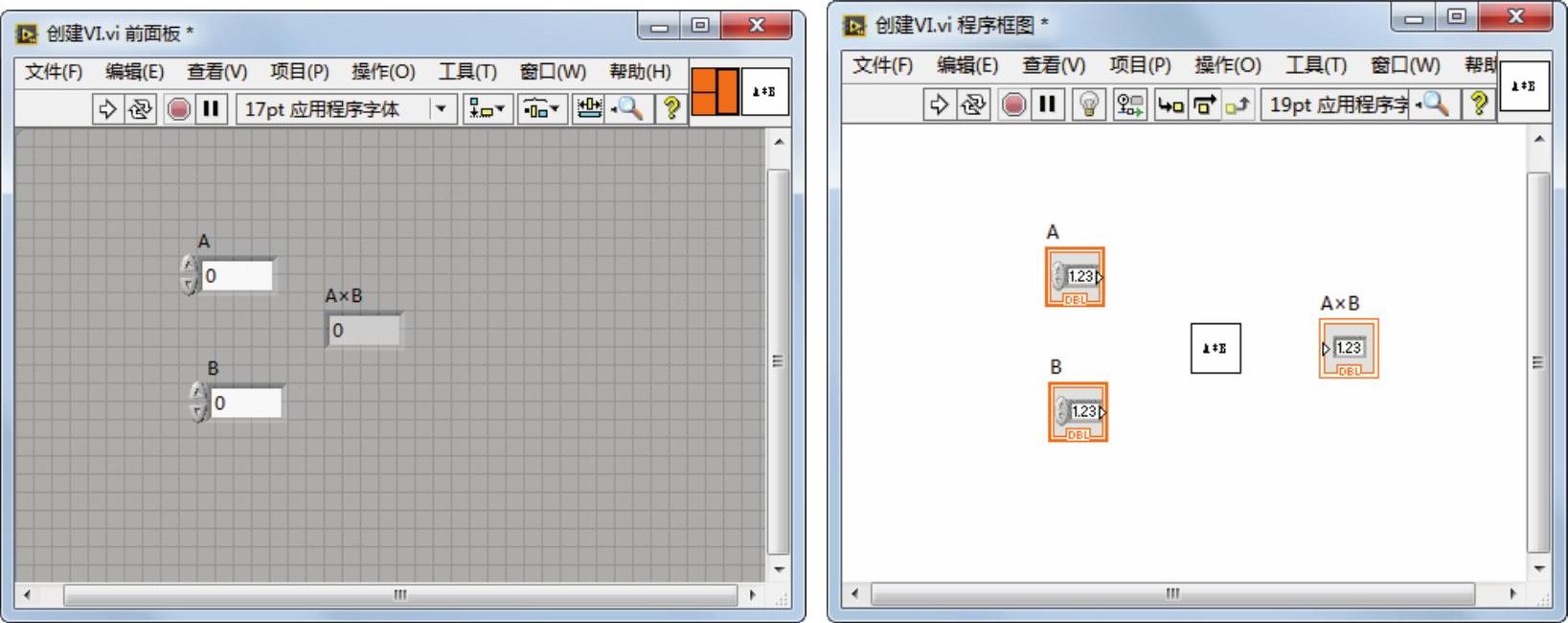

图4-65 主VI的前面板及程序框图
采用上述的子VI调用方式来调用子VI，只是将其作为一般的计算模块来使用，程序运行时并不显示其前面板。如果需要将子VI的前面板作为弹出式对话框来使用，则需要改变一些VI的属性设置。

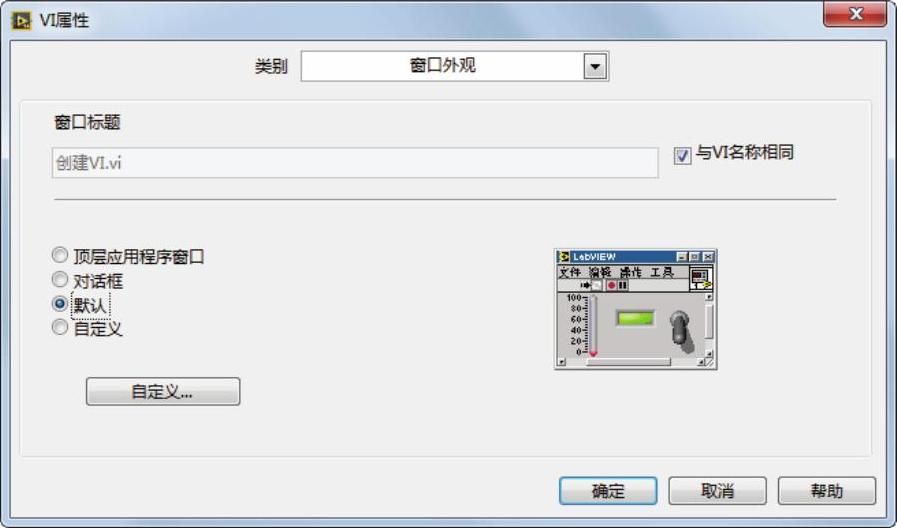

在子VI前面板窗口右上角图标的右键单击弹出快捷菜单中选择“VI属性”（或者在“文件”菜单中选择“VI属性”）会出现一个“VI属性”对话框，在对话框的“类别”下拉列表框中选择“窗口外观”，将对话框页面切换到窗口显示属性页面，如图4-66所示。
图4-66 “VI属性”对话框
在对话框中单击“自定义”按钮，弹出“自定义窗口外观”对话框，如图4-67所示。在该对话框中选中“调用时显示前面板”和“如之前未打开则在运行后关闭”复选框，单击“确定”按钮关闭对话框。
图4-67 “自定义窗口外观”对话框
选中“调用时显示前面板”后，当程序运行到这个子VI时，其前面板就会自动弹出来。若再选中“如之前未打开则在运行后关闭”，则当子VI运行结束时，其前面板会自动消失。
