本例主要利用“获取日期/时间字符串”函数来获取时间，制作成日历显示。

1.设置工作环境

1）新建VI。选择菜单栏中的“文件”→“新建VI”命令，新建一个VI，一个空白的VI包括前面板及程序框图。

2）保存VI。选择菜单栏中的“文件”→“另存为”命令，输入VI名称为“日历”。

3）固定函数选板。单击右键，在前面板打开“函数”选板，单击选板左上角“固定”按钮，将“函数”选板固定在程序框图界面。

2.设计程序框图

1）在“函数”选板中选择“编程”→“定时”→“获取日期/时间字符串”函数，将其放置到程序框图中，在两个输出端中输出自动获取的当前日期与时间。

2）自动获取的时间分为两个输出端：日期、时间。输出结果格式为2015-4-5、8：20，本例需要修改其格式为2015年4月5日，8点20分。

3）在“函数”选板中选择“编程”→“字符串”→“截取字符串”函数，将完整的字符串截取为几段。

4）在“函数”选板中选择“编程”→“字符串”→“搜索/替换字符串”函数，替换字符串中间的分隔符“-”和“：”为“年、月、日”等汉字。

5）在“函数”选板中选择“编程”→“字符串”→“连接字符串”函数，将替换后的分段字符串连接在一起，并显示在最终的“日期”和“时间”输出控件中。

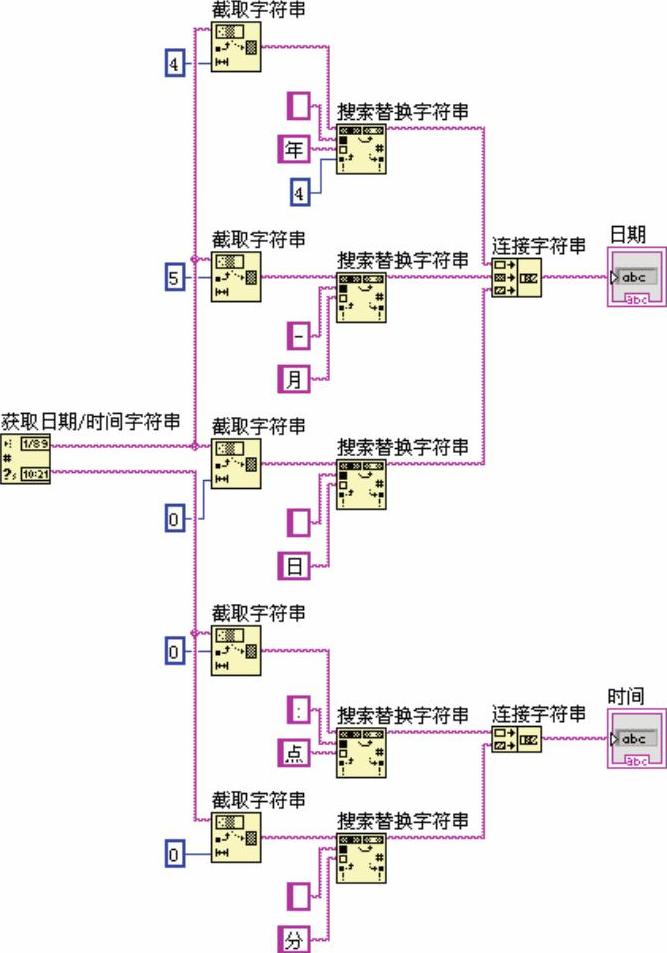

6）单击工具栏中的“整理程序框图”按钮，整理程序框图，结果如图4-40所示。

3.设计前面板

1）选择菜单栏中的“窗口”→“显示前面板”命令，或双击程序框图中的任一输入、输出控件，将程序框图置为当前，如图4-41所示。

图4-40 程序框图

图4-41 前面板

2）选择“日期”控件，单击鼠标右键弹出快捷菜单，选择“高级”→“自定义”命令，弹出该控件的编辑窗口。

3）选中编辑环境中的控件，单击工具栏中的“切换至自定义模式”按钮，进入编辑状态，选中控件，单击右键弹出快捷菜单，选择“以文件导入”命令，在该控件上导入图4-42所示图片。

4）单击工具栏中的“切换至编辑模式”按钮，完成自定义状态。

5）选中控件中文本，在工具栏“字体”下拉列表中设置字体样式为“华文彩云”，对齐方式为“居中”，根据窗口调整字体大小，

6）关闭控件编辑窗口，返回VI前面板，显示控件编辑结果，如图4-43所示。

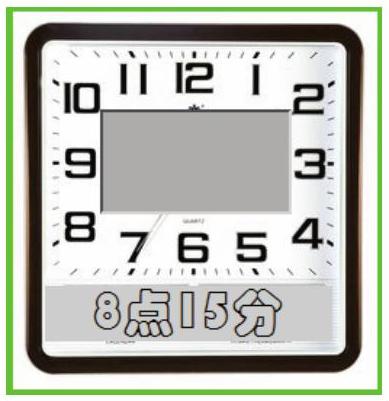

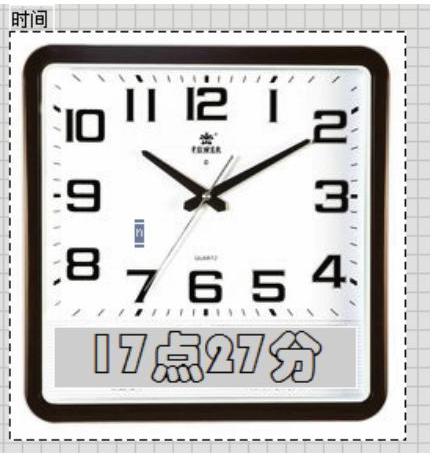

7）同样的方法编辑“时间”控件，结果如图4-44所示。

图4-42 导入图片

(www.chuimin.cn)

图4-43 控件编辑结果

图4-44 编辑“时间”控件

4.修饰前面板

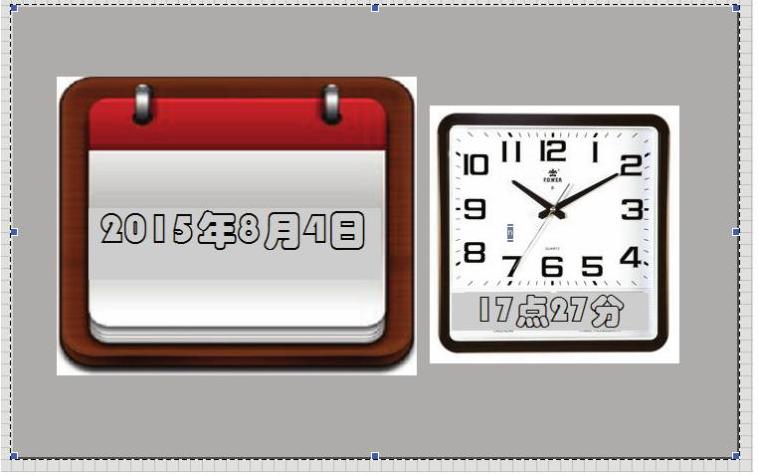

1）从控件选板的“修饰”子选板中选取“上凸盒”控件，拖出一个方框，并放置在控件上方，覆盖整个控件组，在工具栏中单击“重新排序”按钮下拉选单，选择“移至后面”命令，改变对象在窗口中的前后次序，如图4-45所示。

2）从控件选板的“修饰”子选板中选取“上凸圆盒”控件，拖出一个方框，并放置在控件上方，调整控件放置次序，结果如图4-46所示。

图4-45 设置对象前后次序

图4-46 放置上凸盒

3）选择工具选板中的设置颜色工具，为修饰控件设置颜色。将前面板的前景色设置为黄色、绿色，如图4-47所示。

4）从控件选板的“修饰”子选板中选取“下凹盒”控件，拖出一个方框，并放置在控件上方，结果如图4-48所示。

图4-47 设置前景色

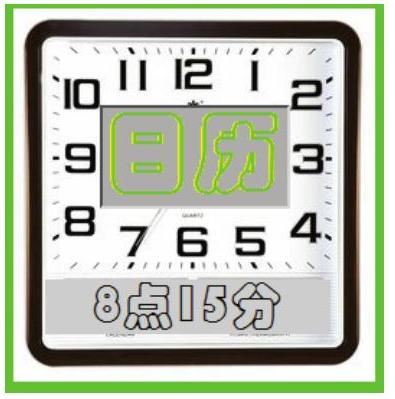

5）单击工具选板中的文本编辑按钮，将鼠标切换至文本编辑工具状态，鼠标指针变为状态，在修饰控件上单击鼠标，输入“日历”，并修改文字大小、样式为“华文云彩”对齐方式为“居中”，颜色为绿色，结果如图4-49所示。

图4-48 放置“下凹盒”控件

图4-49 输入文字

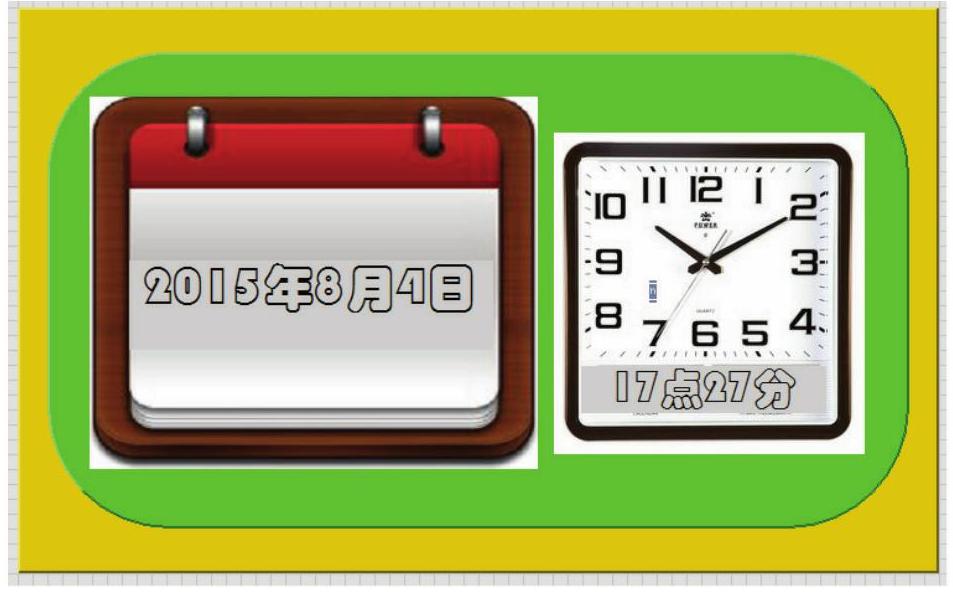

6）选择工具选板中的设置颜色工具，为修饰控件设置颜色。将前面板的前景色设置为黄色，如图4-50所示。

5.运行程序

在前面板窗口或程序框图窗口的工具栏中单击“运行”按钮，运行VI，结果如图4-51所示。

图4-50 设置控件颜色

图4-51 运行结果
