LabVIEW2015实例：颜色数值转换系统

2023-11-07 理论教育版权反馈

【摘要】：本例主要利用“单按钮对话框”函数将显示结果在对话框中显示。选择菜单栏中的“文件”→“另存为”命令，输入VI名称为“颜色数值转换系统”。5）在输入控件中选择颜色，经VI转换成R、G、B三种数字，由于输出端B输出数值结果，由于类型不同，不能直接将结果连接到“单按钮对话框”VI输入端，因此需要转换数据类型。

本例主要利用“单按钮对话框”函数将显示结果在对话框中显示。

1.设置工作环境

1）新建VI。选择菜单栏中的“文件”→“新建VI”命令，新建一个VI，一个空白的VI包括前面板及程序框图。

2）保存VI。选择菜单栏中的“文件”→“另存为”命令，输入VI名称为“颜色数值转换系统”。

3）固定函数选板。单击右键，在前面板打开“函数”选板，单击选板左上角“固定”按钮，将“函数”选板固定在程序框图界面。

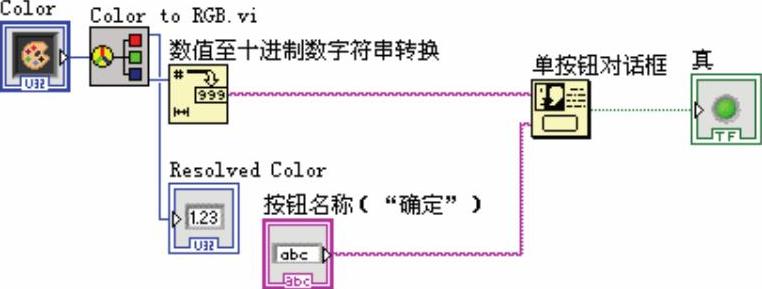

2.设计程序框图

1）在“函数”选板中选择“编程”→“图片与声音”→“图片函数”→“颜色至RGB转换”VI，将其放置到程序框图中，在该VI左侧接线端单击右键，选择“创建”→“输入控件”命令，创建一个颜色盒输入控件“Color”。

2）由于所有颜色均为红色、绿色、蓝色这三种颜色以不同比例混合而成，因此反过来，任意选择的颜色也可经VI分解成这三种颜色，并以数字输出。

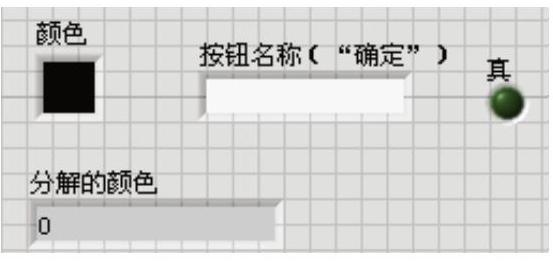

3）该VI有4个输出端，在“分解的颜色”输出端单击右键选择“创建”→“显示控件”命令，创建“Resolved Color”控件。

4）在“函数”选板中选择“编程”→“对话框与用户界面”→“单按钮对话框”VI，将其放置在程序框图中。

5）在输入控件中选择颜色，经VI转换成R、G、B三种数字，由于输出端B输出数值结果，由于类型不同，不能直接将结果连接到“单按钮对话框”VI输入端，因此需要转换数据类型。

6）在“函数”选板中选择“编程”→“字符串”→“数值/字符串转换”→“数值至十进制数字符串转换”命令，将从数值类型转换成字符串，将转换结果连接到“单按钮对话框”VI“消息”输入端。(www.chuimin.cn)
