一般的函数或VI包括图标、输入端和输出端。图标以简单的图画来显示起作用;输出、输入端用来按连控件、常量或其余函数,也可空置。在函数右键快捷菜单中显示函数的操作,如图4-15所示。
在不同函数或VI上显示的快捷菜单不同,如图4-16所示为函数快捷菜单,因此线面简单介绍快捷菜单中的常用命令。
1.显示项
该项包括函数的基本参数:标签与接线端,图标一般以图例的形式显示,接线端子以直观的方式显示输入、输出端的个数。
2.断点
利用该命令,可启用、禁用断点。
3.数值/字符串转换选板
在该子选板中选择函数与VI。

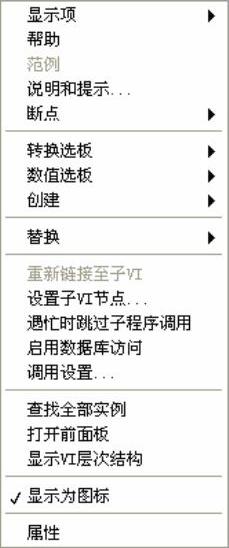

图4-15 快捷菜单

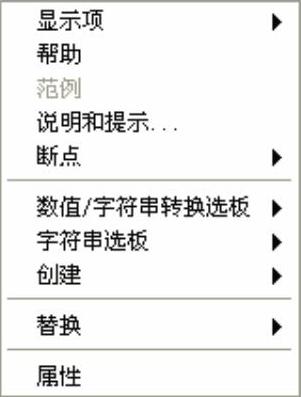

图4-16 快捷菜单2
(www.chuimin.cn)
图4-17 快捷菜单
4.字符串选板
在该选板中选择函数与VI。
5.创建
选择该命令,弹出快捷菜单,可在函数输入、输出端创建图4-17所示的对象。
6.替换
将该函数或VI替换为其余函数或VI,此操作适用于绘制完成的VI,各函数已互相连接,若在该处删除原函数、添加新函数,容易导致连线发生错误,因此在此种情况下使用“替换”命令,一般要替换的函数与原函数输入端、输出端个数相同,不易发生连线错误的现象。
7.属性

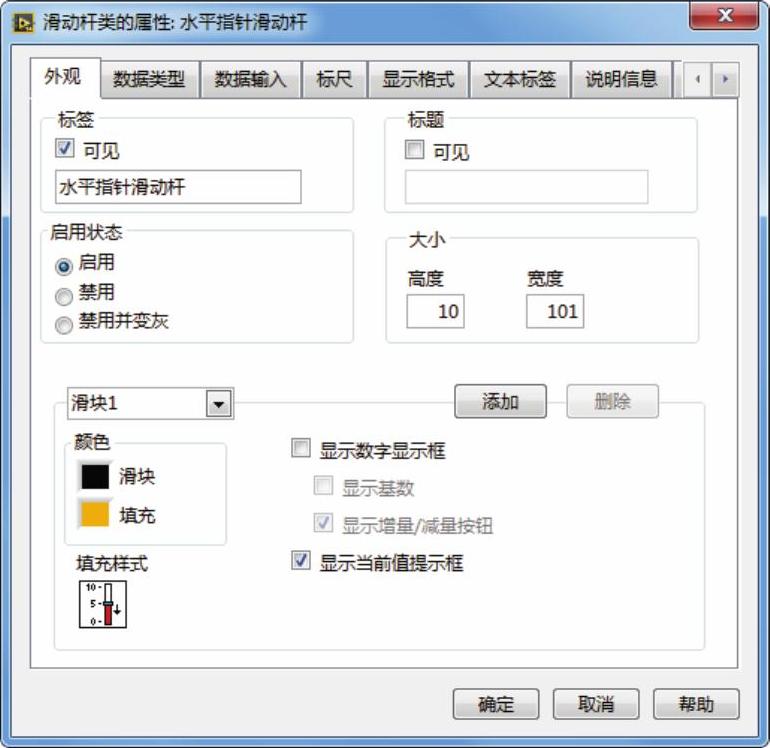

选择该命令,弹出函数属性设置对话框,如图4-18所示,该对话框与前面板中控件的属性设置对话框相似,这里不再赘述。
图4-18 属性设置对话框
