LabVIEW2015虚拟仪器程序设计：数值函数的使用

2023-11-07 理论教育 版权反馈
【摘要】：选择“数学”→“数值”命令，打开图4-7所示的“数值”子选板，在该面板中包括基本的几何运算函数、数组几何运算函数，不同类型的数值常量等，另外，含包括6个带子选板的选项。图4-8 转换图4-9 数据操作3.复数选择“复数”选项，打开图4-10所示的子选板。复数至实部虚部转换：使复数分解为直角分量。极坐标至复数转换：通过极坐标分量的两个值创建复数。该面板中的函数可对定点数字的溢出状态进行操作。

选择“数学”→“数值”命令，打开图4-7所示的“数值”子选板，在该面板中包括基本的几何运算函数、数组几何运算函数，不同类型的数值常量等，另外，含包括6个带子选板的选项。

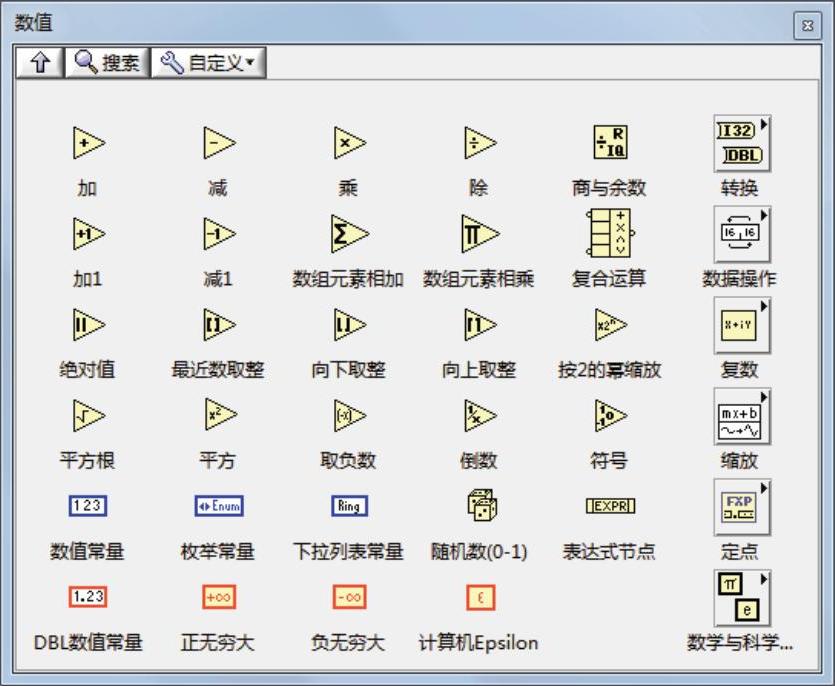

图4-7 “数值”子选板

1.转换

选择“转换”选项，打开图4-8所示的子选板。该面板中的函数的功能主要是转换数据类型。在LabVIEW中，一个数据从产生开始决定了它的数据类型，不同类型的数据无法进行运算操作，因此当两个不同类型的数据需要进行运算时，需要进行转换，只有相同类型的数据才能进行运算，否则数据连线上将显示错误信息。

2.数据操作

选择“数据操作”选项，打开图4-9所示的子选板。该面板中的函数用于改变LabVIEW使用的数据类型。

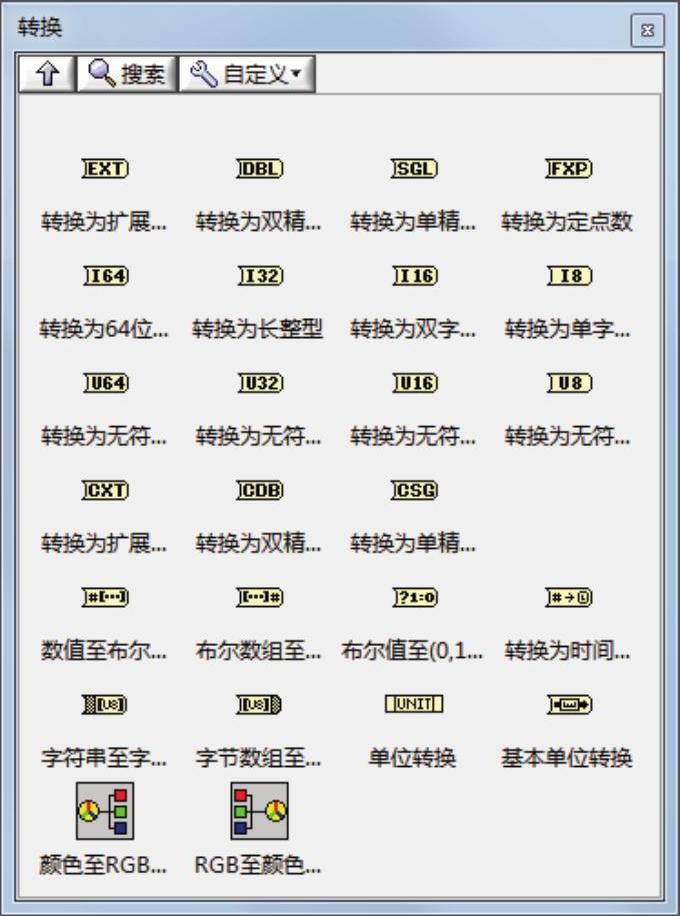

图4-8 转换

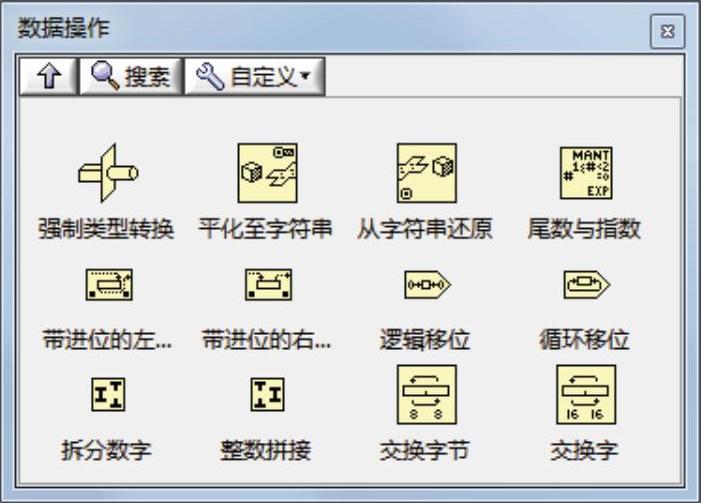

图4-9 数据操作

3.复数

选择“复数”选项，打开图4-10所示的子选板。该面板中的函数主要用于根据两个直角坐标或极坐标的值创建复数或将复数分为直角坐标或极坐标的两个分量，具体介绍如下：


图4-10 复数

978-7-111-53194-4-Chapter04-15.jpg 复共轭：计算x + iy的复共轭。

978-7-111-53194-4-Chapter04-16.jpg 复数至极坐标转换：使复数分解为极坐标分量。

978-7-111-53194-4-Chapter04-17.jpg 复数至实部虚部转换：使复数分解为直角分量。

978-7-111-53194-4-Chapter04-18.jpg 极坐标至复数转换：通过极坐标分量的两个值创建复数。

978-7-111-53194-4-Chapter04-19.jpg 极坐标至实部虚部转换：使复数从极坐标系转换为直角坐标系。

978-7-111-53194-4-Chapter04-20.jpg 实部虚部至复数转换：通过直角分量的两个值创建复数。

978-7-111-53194-4-Chapter04-21.jpg 实部虚部至极坐标转换：使复数从直角坐标系转换为极坐标系

4.缩放

选择“缩放”选项，打开图4-11所示的子选板。该面板中的VI可将电压读数转换为温度或其他应变单位。

5.定点

选择“定点”选项，打开图4-12所示的子选板。该面板中的函数可对定点数字的溢出状态进行操作。(www.chuimin.cn)

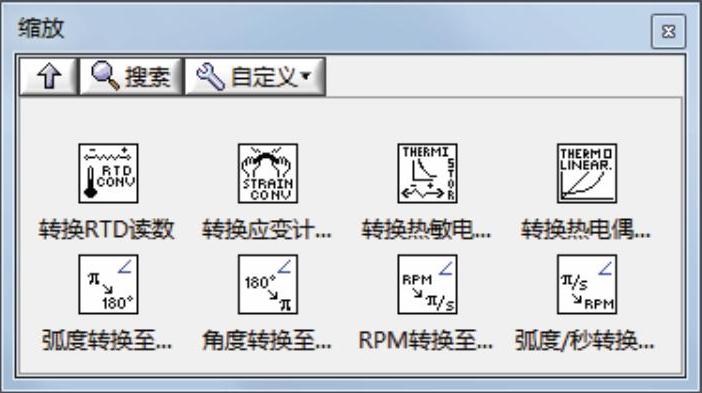

图4-11 缩放

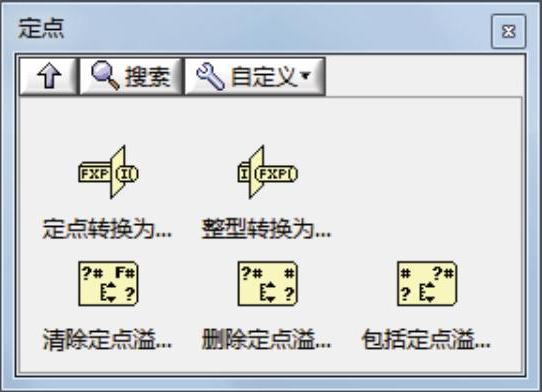

图4-12 定点

6.数学与科学

选择“数学与科学”选项，打开图4-13所示的子选板。该面板中的函数的功能主要为特定常量，下面介绍常量代表的数值。

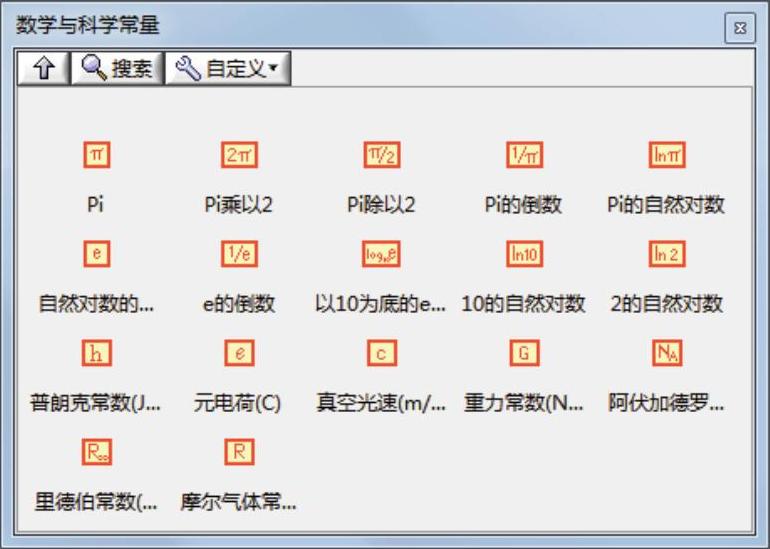

图4-13 数学与科学常量

978-7-111-53194-4-Chapter04-25.jpg 阿伏加德罗常数（1/mol）：6.02214179e23。

978-7-111-53194-4-Chapter04-26.jpg 以10为底的e的对数：0.43429448190325183

978-7-111-53194-4-Chapter04-27.jpg 元电荷（C）：1.602176487e–19。

978-7-111-53194-4-Chapter04-28.jpg 重力常数（N·m2/kg2）：6.67428e–11。

978-7-111-53194-4-Chapter04-29.jpg 摩尔气体常数（J/（mol·K））：8.314472。

978-7-111-53194-4-Chapter04-30.jpg 自然对数的底数：2.7182818284590452。

978-7-111-53194-4-Chapter04-31.jpgPi的自然对数：1.1447298858494002。

978-7-111-53194-4-Chapter04-32.jpg2的自然对数：0.69314718055994531。

978-7-111-53194-4-Chapter04-33.jpg10的自然对数：2.3025850929940597。

978-7-111-53194-4-Chapter04-34.jpgPi：3.1415926535897932。

978-7-111-53194-4-Chapter04-35.jpgPi除以2：1.5707963267948966。

978-7-111-53194-4-Chapter04-36.jpgPi乘以2：6.2831853071795865。

978-7-111-53194-4-Chapter04-37.jpg 普朗克常数（J·s）：6.62606896e–34。

978-7-111-53194-4-Chapter04-38.jpge的倒数：0.36787944117144232。

978-7-111-53194-4-Chapter04-39.jpgPi的倒数：0.31830988618379067。

978-7-111-53194-4-Chapter04-40.jpg 里德伯常数（1/m）：10973731.568527。

978-7-111-53194-4-Chapter04-41.jpg 真空光速（m/sec）：299792458。
