通过本例测试系统前面板的设计，完整地掌握前面板设计技巧，同时熟悉前面板中控件的位置，在绘制过程中熟练、快速地找到所需要的控件。

1.设置工作环境

1）新建VI。选择菜单栏中的“文件”→“新建VI”命令，新建一个VI，一个空白的VI包括前面板及程序框图。

2）保存VI。选择菜单栏中的“文件”→“另存为”命令，输入VI名称为“车速实时记录系统”。

3）固定控件选板。单击右键，在前面板打开“控件”选板，单击选板左上角“固定”

按钮，将“控件”选板固定在前面板界面。

2.放置控件

1）选择“新式”→“数值”→“量表”控件，放置在前面板的适当位置。

2）选择“新式”→“布尔”→“圆形指示灯”控件，放置在前面板的适当位置。

3）选择“新式”→“布尔”→“停止按钮”控件，放置在前面板的适当位置。

4）选择“新式”→“字符串与路径”→“字符串输入控件”控件，放置在前面板的适当位置。

5）选择“新式”→“数值”→“量表”控件，放置在前面板的适当位置，结果如图3-154所示。

图3-154 放置控件

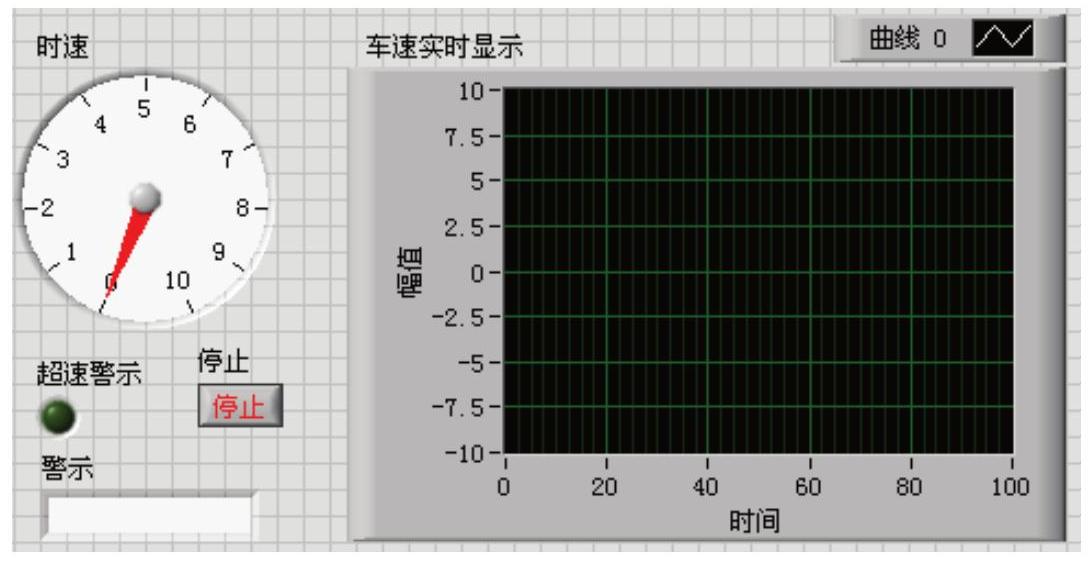

6）按照要求修改控件名称，结果如图3-155所示。

图3-155 修改控件名称

3.修改控件属性

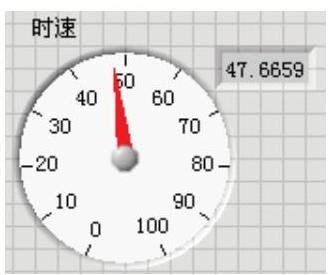

1）选中“量表”控件，修改量表刻度，最大值为100，其余刻度值自动变更为对应值，单击右键选择快捷命令“显示项”→“数字显示”，在量表右侧显示精确数字值，结果如图3-156所示。

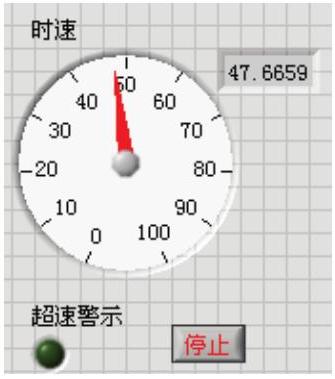

2）选中“停止按钮”控件，单击右键选择“显示项”→“标签”命令，取消该控件标签名的显示，结果如图3-157所示。

图3-156 设置量表属性

图3-157 设置布尔按钮

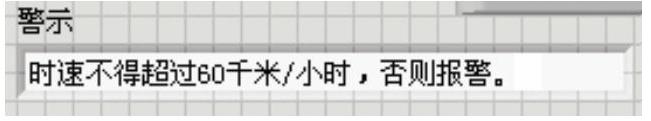

3）在警示文本框中输入“时速不得超过60千米/小时，否则报警。”，并按照文本长度调整控件大小，结果如图3-158所示。

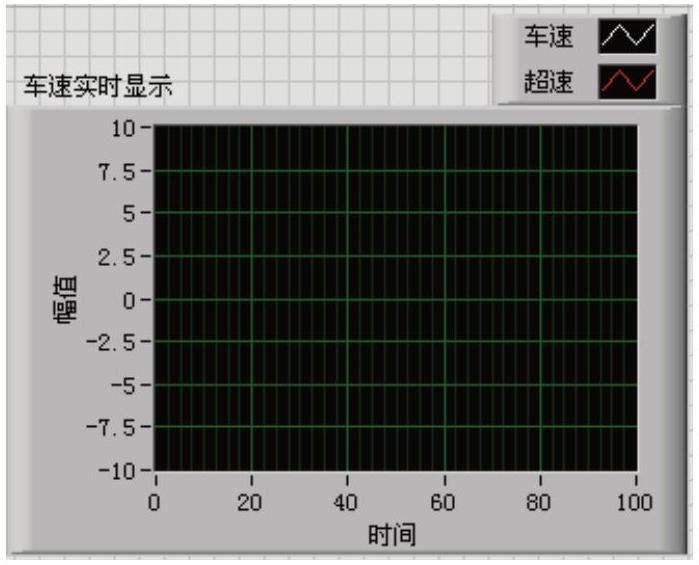

4）选择“波形图”控件，单击右键，选择“属性”命令，弹出属性设置对话框，在“外观”选型卡中设置“曲线数”为2，在波形图右上角添加曲线，同时修改曲线名称，结果如图3-159所示。

图3-158 输入文本(www.chuimin.cn)

图3-159 编辑控件

4.前面板设计

1）利用复制、粘贴命令，在前面板中插入图片，拉伸成适当大小放置在对应位置，如图3-160所示。

图3-160 插入图片

2）选中两个布尔控件，在工具条中单击“对齐对象”按钮下拉选单中选择“下边缘对齐”，对齐两控件。

3）选中“量表”控件、“圆形指示灯”控件、文本框控件，选择“左边缘对齐”，向左对齐这3个控件。

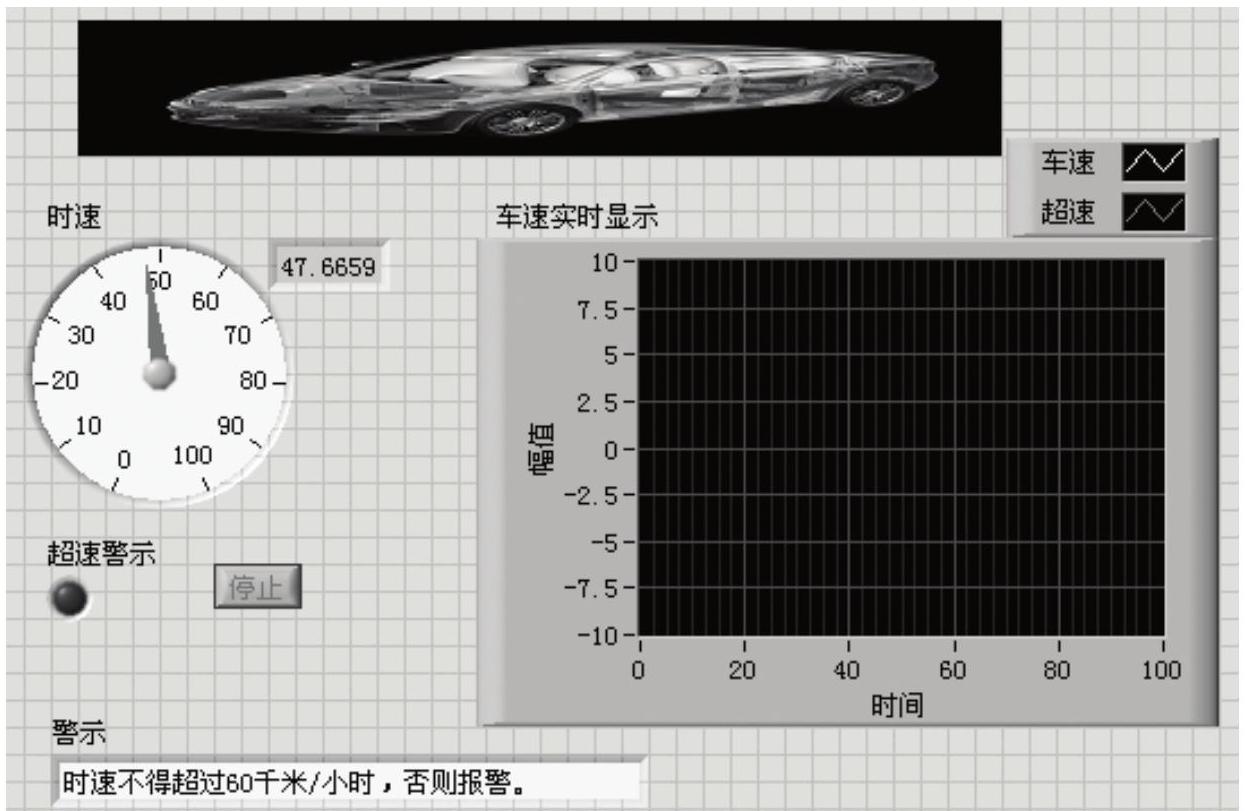

4）前面板布局结果如图3-161所示。

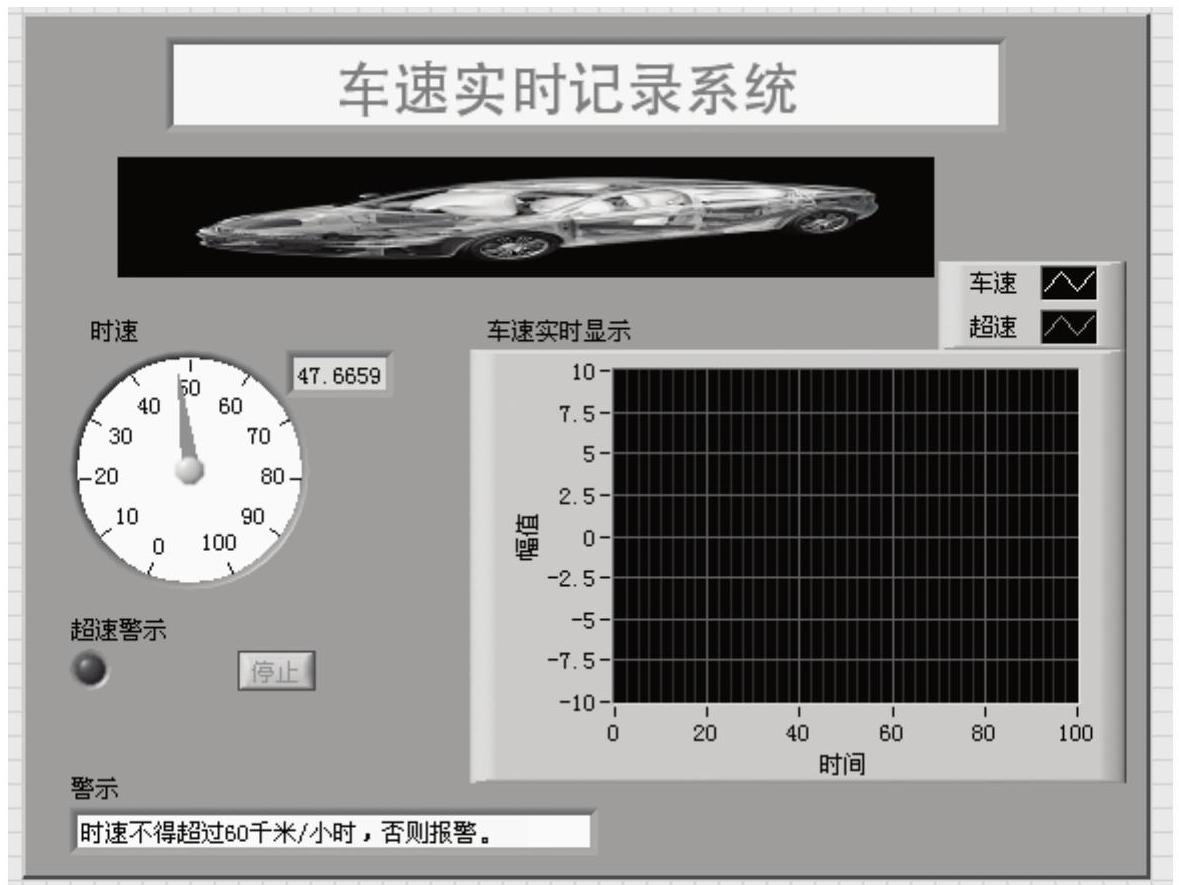

5）从控件选板的“修饰”子选板中选取“上凸盒”控件，拖出一个方框，并放置在控件上方，覆盖整个控件组，如图3-162所示。

图3-161 前面板布局结果

图3-162 放置上凸盒

6）选中上凸盒，在工具栏中单击中的“重新排序”按钮下拉选单，选择“移至后面”命令，改变对象在窗口中的前后次序，如图3-163所示。

图3-163 设置对象前后次序

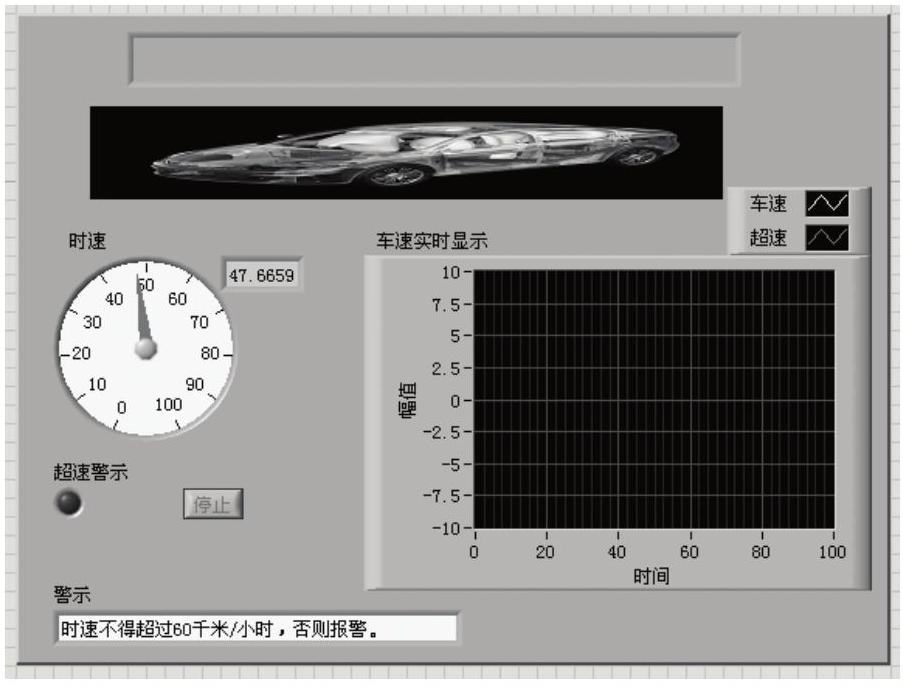

7）从控件选板的“修饰”子选板中选取“下凹盒”控件，拖出一个方框，并放置在控件上方，如图3-164所示。

图3-164 放置下凹盒

8）选择工具选板中的设置颜色工具，为修饰控件设置颜色。将前面板的前景色设置为黄色、绿色，如图3-165所示。

图3-165 设置前景色

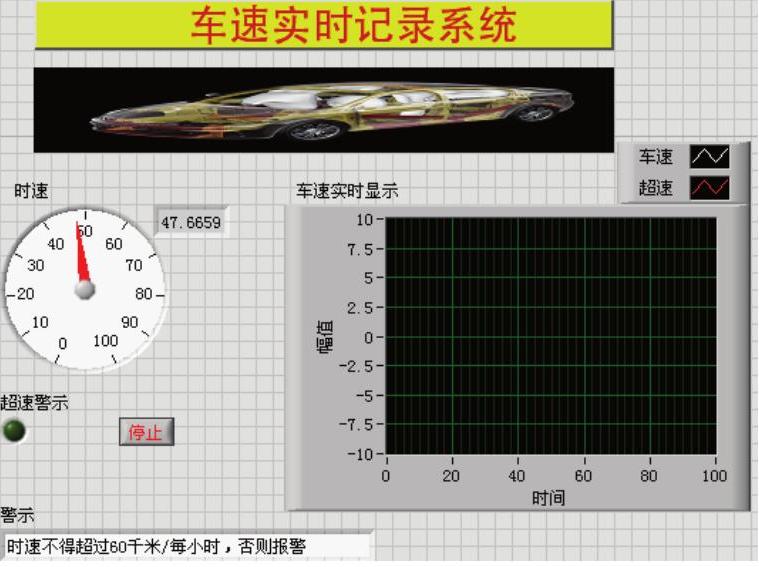

单击工具选板中的文本编辑按钮，将鼠标切换至文本编辑工具状态，鼠标变为状态，在修饰控件上单击鼠标，输入系统名称，并修改文字大小、样式，结果如图3-166所示。

图3-166 输入文字
