本例将在液罐控件的基础上，对该控件进行编辑修改，转换成计算机控件，人为地增加了“控件库”中的空间个数，也提供了一种设计控件的简便方法。

1）新建VI。选择菜单栏中的“文件”→“新建VI”命令，新建一个VI，一个空白的VI包括前面板及程序框图。

2）保存VI。选择菜单栏中的“文件”→“另存为”命令，输入VI名称为“设计计算机控件”。

3）固定控件选板。单击右键，在前面板打开“控件”选板，单击选板左上角“固定”按钮，将“控件”选板固定在前面板界面。

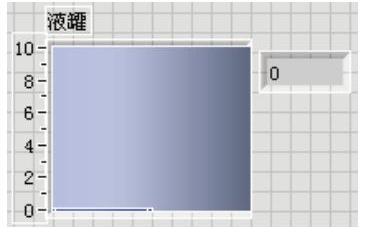

4）选择“新式”→“数值”→“液罐”控件，并放置在前面板的适当位置，如图3-132所示。

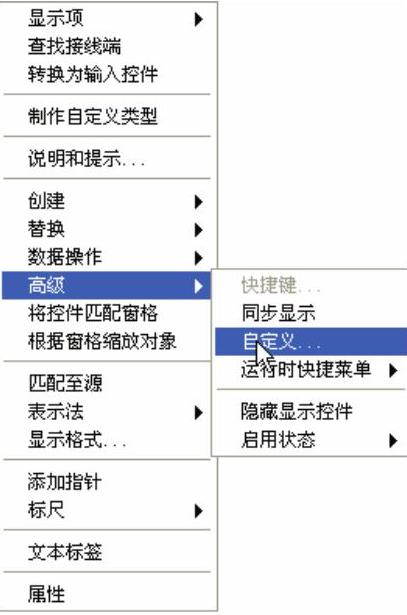

5）选中液罐控件，单击鼠标右键弹出快捷菜单，选择“高级”→“自定义”命令，如图3-133所示，弹出该控件的编辑窗口。

图3-132 选择控件

图3-133 快捷命令

6）选中编辑环境中的控件，单击工具栏中的“切换至自定义模式”按钮，进入编辑状态，控件由整体转换为单个的对象，同时在控件右侧自动添加数值显示文本框，如图3-134所示。

7）选择菜单栏中的“编辑”→“重新初始化为默认值”命令，将液罐控件数值设置为0，如图3-135所示。

8）利用鼠标选中控件中单个对象，适当调整控件形状，结果如图3-136所示。

图3-134 自定义状态

图3-135 设置初始值

图3-136 控件形状(www.chuimin.cn)

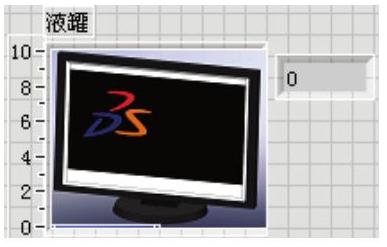

9）选中控件中单个对象，单击右键弹出快捷菜单，如图3-137所示，利用快捷命令，选择“以相同大小从文件导入”命令，在该控件上导入计算机图片，如图3-138所示。

图3-137 快捷菜单

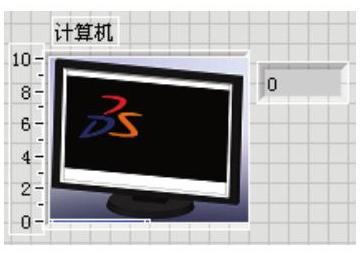

10）在工具面板中单击文本编辑工具，单击标签“液罐”，将其修改为“计算机”，结果如图3-139所示。

11）单击工具栏中的“切换至编辑模式”按钮，完成自定义状态，结果如图3-140所示。

图3-138 导入图片

图3-139 修改名称

图3-140 自定义状态

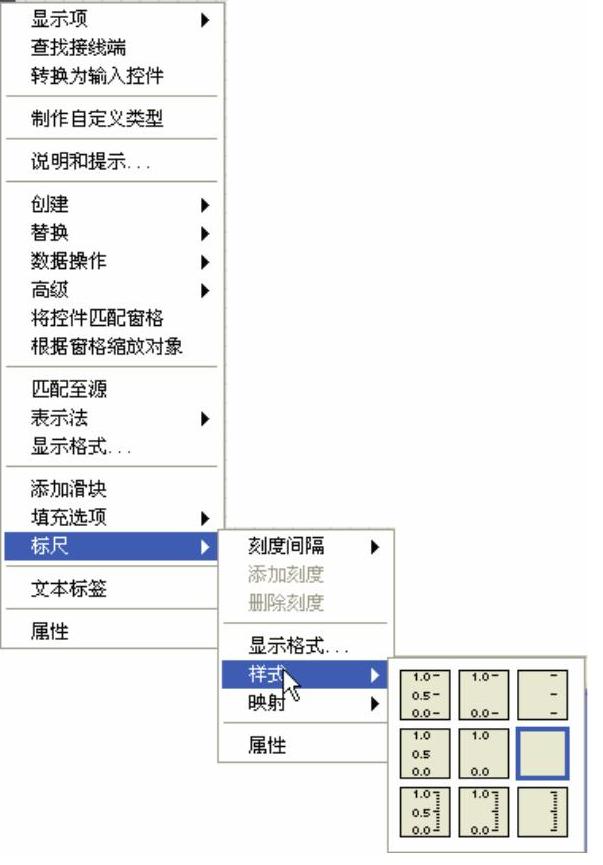

12）关闭控件编辑窗口，返回VI前面板，显示编辑结果，在左侧显示刻度，单击右键在快捷菜单中选择“标尺”→“样式”命令，选择图3-141所示的样式。

13）完成样式设置的控件结果如图3-142所示。

图3-141 快捷命令

图3-142 控件编辑结果
