波形比较-LabVIEW2015虚拟仪器程序设计

2023-11-07 理论教育版权反馈

【摘要】：通过本例，练习对控件属性的设置，提高前面板的设计水平。选择菜单栏中的“文件”→“新建VI”命令，新建一个VI，一个空白的VI包括前面板及程序框图。选择菜单栏中的“文件”→“另存为”命令，输入VI名称为“波形比较”。

通过本例，练习对控件属性的设置，提高前面板的设计水平。

1）新建VI。选择菜单栏中的“文件”→“新建VI”命令，新建一个VI，一个空白的VI包括前面板及程序框图。

2）保存VI。选择菜单栏中的“文件”→“另存为”命令，输入VI名称为“波形比较”。

3）固定控件选板。单击右键，在前面板打开“控件”选板，单击选板左上角“固定”按钮，将“控件”选板固定在前面板界面。

4）选择“新式”→“图形”→“波形图”控件，在前面板上放置两个波形图，调整波形图形状，修改波形图名称为比较信号、混合信号，如图3-109所示。

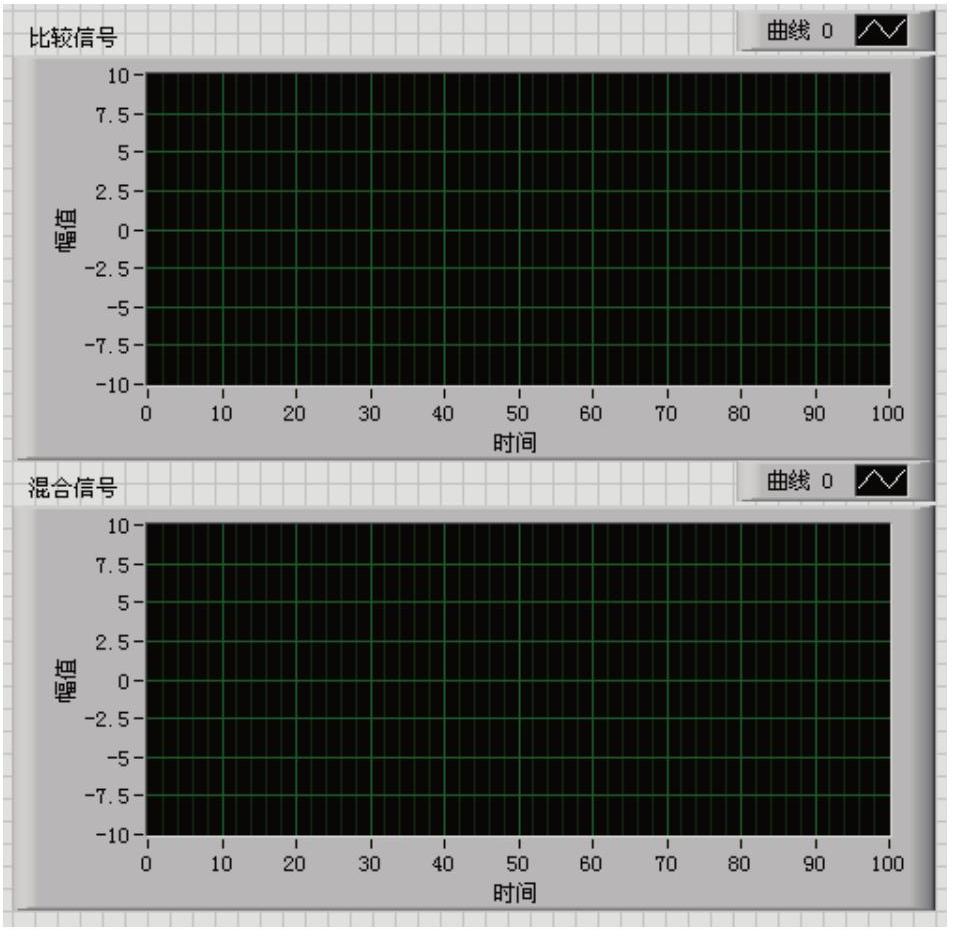

图3-109 选择控件

5）选中“比较信号”控件，单击右键选择“属性”命令，弹出“图形属性：比较信号”对话框，打开“外观”选项卡，在“曲线显示”选项中设置波形图中显示的曲线为2，如图3-110所示，单击“确定”按钮，退出对话框。

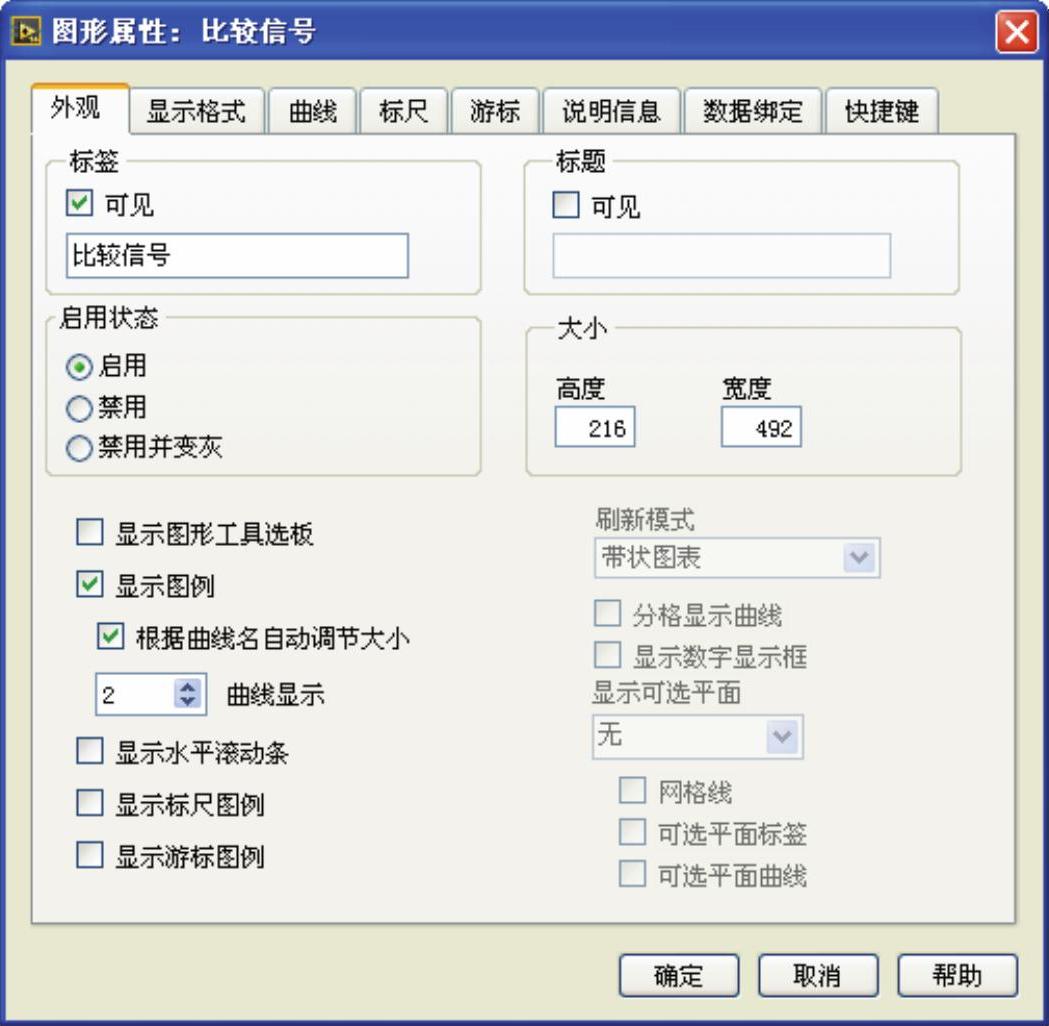

图3-110 “外观”选项卡

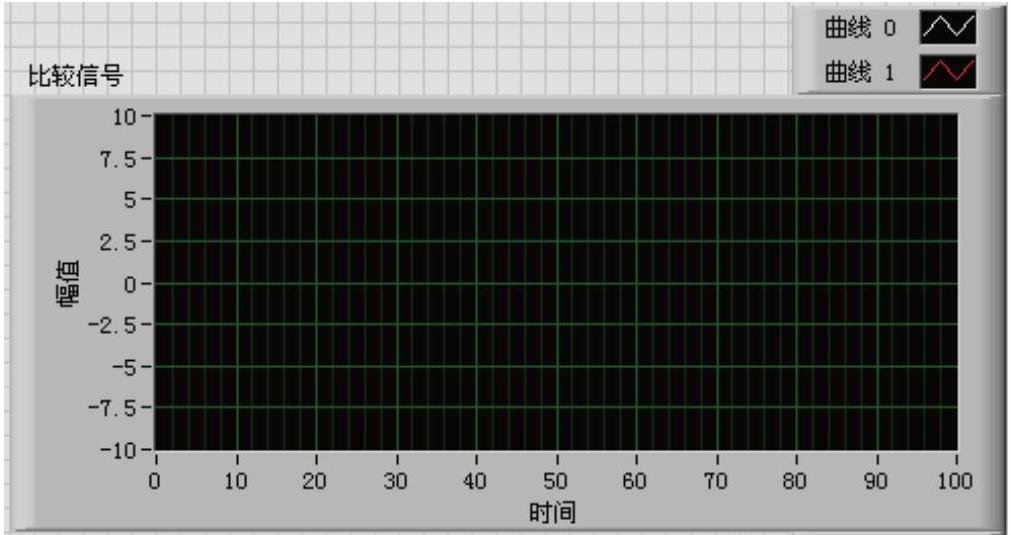

6）在“比较信号”控件右上角显示曲线两个：曲线0、曲线1，如图3-111所示。

7）选择“新式”→“数组、矩阵与簇”→“簇”控件，“新式”→“数值”→“数值输入”控件，在前面板的适当位置放置簇与3个数值控件，同时利用右键选择“自动调整大小”→“垂直排列”命令，调整簇与簇中数值控件的位置，如图3-112所示。(www.chuimin.cn)

图3-111 设置曲线显示个数

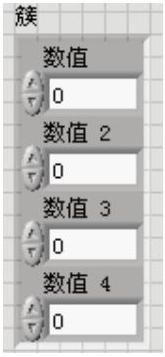

图3-112 簇数据

8）按住〈Ctrl〉键，向外拖动该簇数据，复制出另一组簇数据，并修改两组簇数据名称，结果如图3-113所示。

图3-113 修改簇数据

9）选择“新式”→“布尔”→“停止开关”控件，并放置在前面板的适当位置，单击邮件命令，选择“显示”→“标签”，取消控件标签的显示，最终前面板布局结果如图3-114所示。

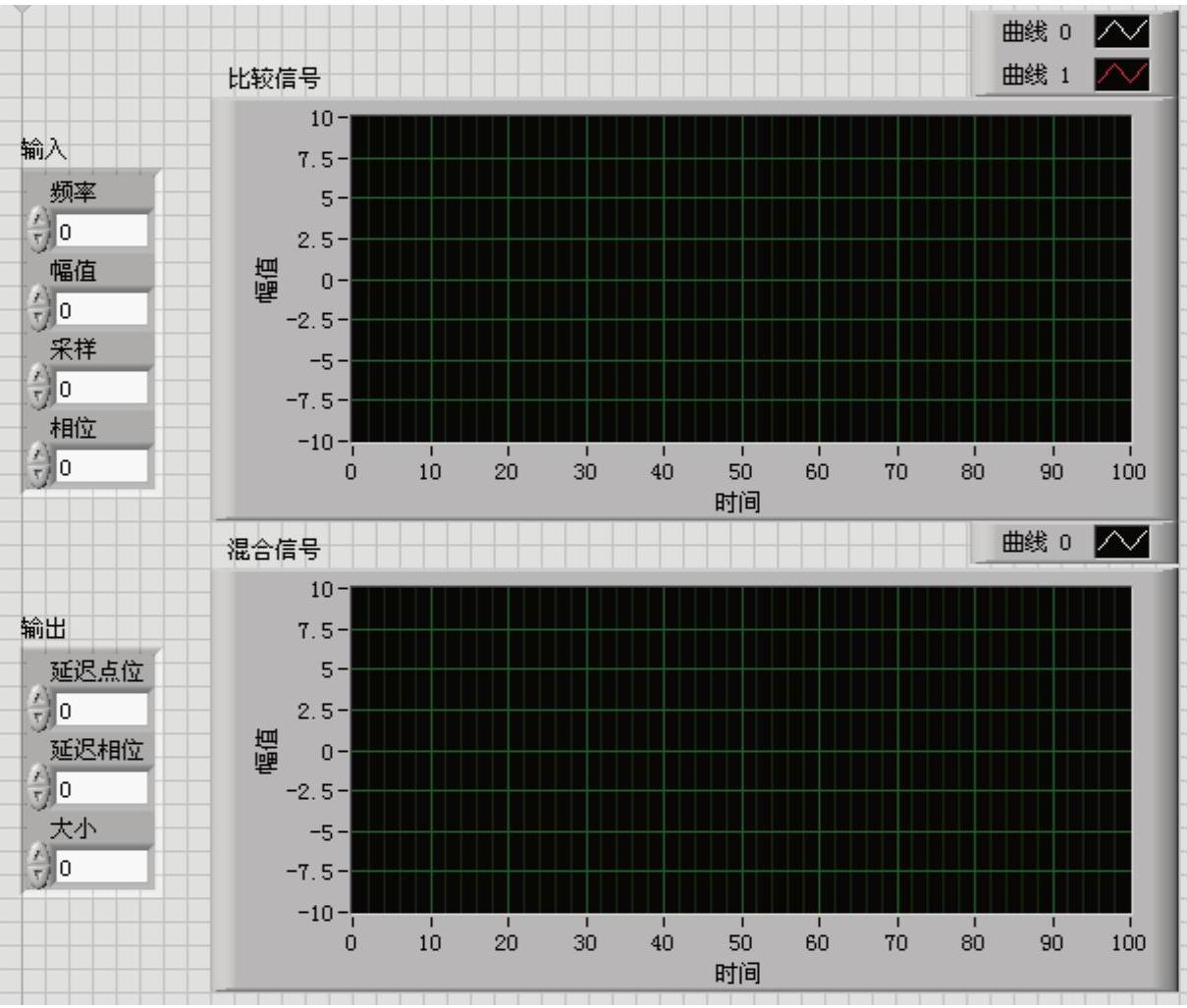

图3-114 放置开关控件
