LabVIEW2015：设置图形显示控件属性
【摘要】：图形显示控件是LabVIEW中相对比较复杂的专门用于数据显示的控件，如“波形图表”和“波形图”。下面以图形型控件“波形图”为例，介绍设置图形型控件属性的方法。
图形显示控件是LabVIEW中相对比较复杂的专门用于数据显示的控件，如“波形图表”和“波形图”。这类控件的属性相对前面板数值型控件、文本型控件和布尔型控件而言更加复杂，其使用方法在下面的章节中将详细介绍，这里只对其常用的一些属性及其设置方法做简略的说明。
如同前面3种控件，图形型控件的属性可以通过其“属性”对话框进行设置。下面以图形型控件“波形图”为例，介绍设置图形型控件属性的方法。
1.属性设置
波形图控件属性对话框的选项卡分别如图3-101所示，分别为“外观”“显示格式”“曲线”和“标尺”等。

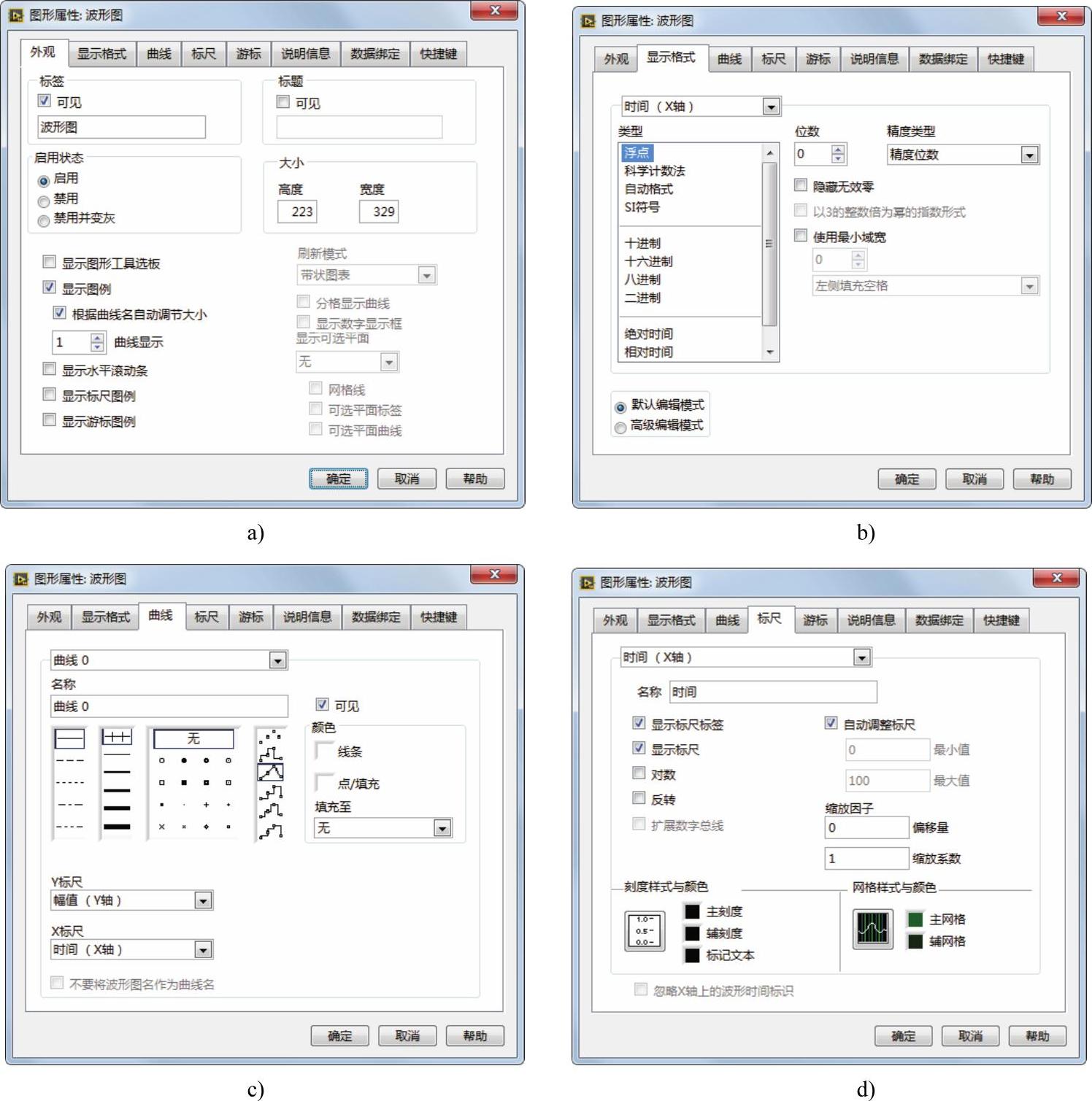

图3-101 波形图的属性选项卡
图3-101 波形图的属性选项卡（续）
a) 外观 b) 显示格式 c) 曲线 d) 标尺 e) 游标 f) 说明信息 g) 数据绑定 h) 快捷键
其中，在“外观”选项卡中，用户可以设定是否需要显示控件的一些外观参数选项，如“标签”“标题”“启用状态”“显示图形工具选板”“显示图例”和“显示游标图例”等。“显示格式”选项卡可以在“默认编辑模式”和“高级编辑模式”之间进行切换，用于设置图形型控件所显示的数据的格式与精度。“曲线”选项卡用于设置图形型控件绘图时需要用到的一些参数，包括数据点的表示方法、曲线的线型及其颜色等。在“标尺”选项卡中，用户可以设置图形型控件有关标尺的属性，例如是否显示标尺，标尺的风格、颜色以及栅格的颜色和风格等。在“游标”选项卡里，用户可以选择是否显示游标以及显示游标的风格等。
在一般情况下，LabVIEW 2015中几乎所有控件的“属性”对话框中都会有“说明信息”选项卡。在该选项卡中，用户可以设置对控件的注释以及提示。当用户将鼠标指针指向前面板上的控件时，程序将会显示该提示。
2.个性化设置
在使用波形图时，为了便于分析和观察，经常使用“显示项”中的“游标图例”，如图3-102所示。
游标的创建可以在游标图例菜单的创建游标子菜单中创建，如图3-103所示。

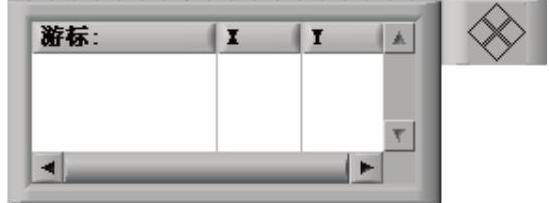

图3-102 游标图例
(www.chuimin.cn)

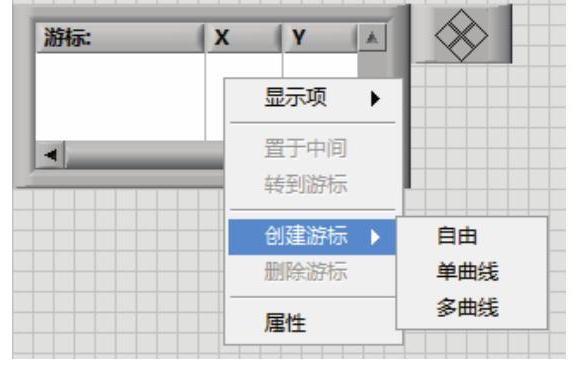

图3-103 游标的创建
如图3-104所示，为使用了游标图例的波形图。
图3-104 添加了游标图例的波形图
波形图表除了具有与波形图相同的个性特征外，还有两个附加选项：滚动条和数字显示。
波形图表中的滚动条可以用于显示已经移出图表的数据，如图3-105所示。
数字显示也是在显示项中添加，添加了数字显示后，在波形图表的右上方将出现数字显示，内容为最后一个数据点的值，如图3-106所示。

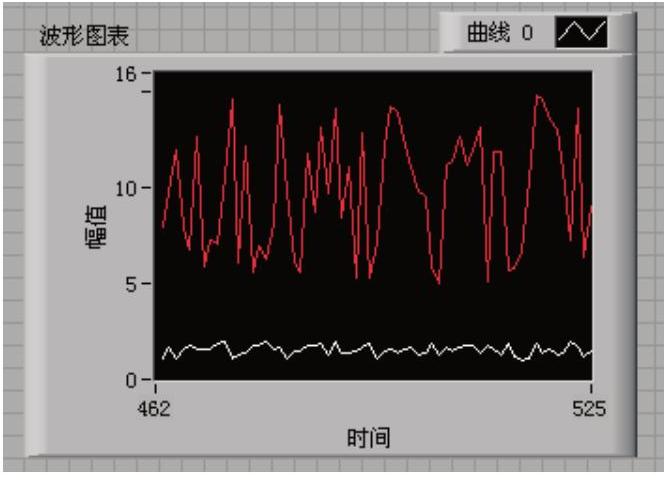

图3-105 使用了滚动条的波形图表

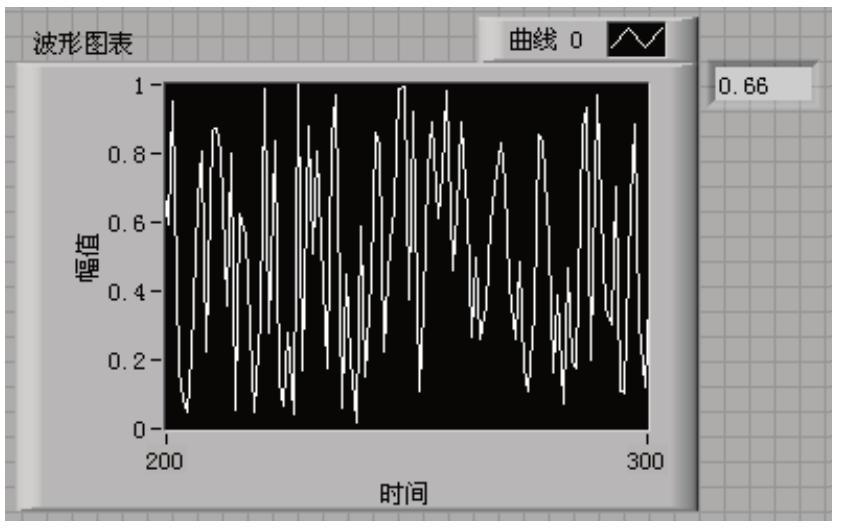

图3-106 添加了数字显示的波形图表
当为多曲线图表时，则可以选择层叠或重叠模式，即分格显示曲线或层叠显示曲线，如图3-107和图3-108所示。
图3-107 层叠显示曲线
图3-108 分格显示曲线
