LabVIEW 2015中的数值型控件（位于控件模板中的Numeric子模板中）有着许多共有属性，每个控件又有自己独特的属性，这里只能对控件的共有属性做比较详细的介绍。

下面以数值型控件——量表为例介绍数值型控件的常用属性及其设置方法。

数值型控件的常用属性如下。

标签：用于对控件的类型及名称进行注释。

标题：控件的标题，通常和标签相同。

数字显示：以数字的方式显示控件所表达的数据。

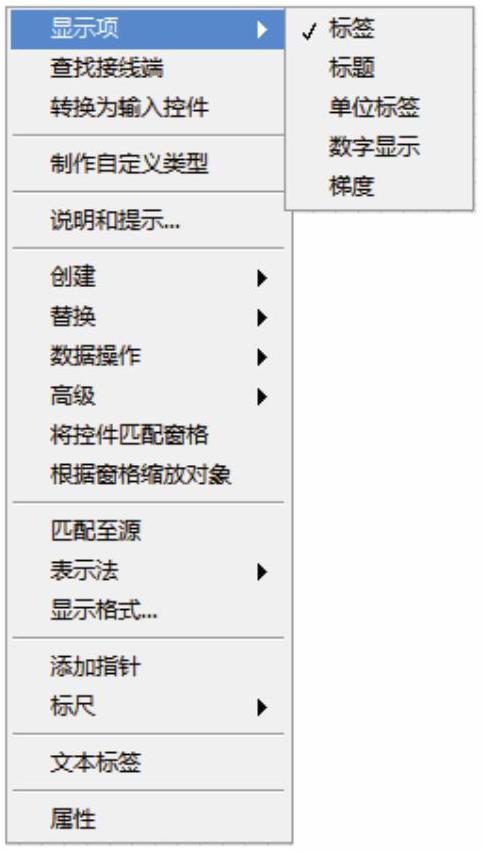

在前面板的控件图标上单击鼠标右键，弹出图3-95所示的快捷菜单，从菜单中可以通过选择“标签”“标题”和“数字显示”等属性可以切换是否显示控件的这些属性，如图3-96所示。

图3-95 数值型控件以量表为例）的属性快捷菜单

图3-96 控件的基本属性

另外，还可以通过工具模板中的文本按钮来修改标签和标题的内容。

数值型控件的其他属性可以通过“旋钮类的属性”对话框进行设置，在控件的图标上单击鼠标右键，并从弹出的快捷菜单中选择属性，可以打开“属性”对话框。对话框分为8个选项页，分别是“外观”“数据类型”“标尺”“显示格式”“文本标签”“说明信息”“数据绑定”和“快捷键”。8个选项页分别如图3-97所示。

图3-97 数值型控件量表的属性选项页(www.chuimin.cn)

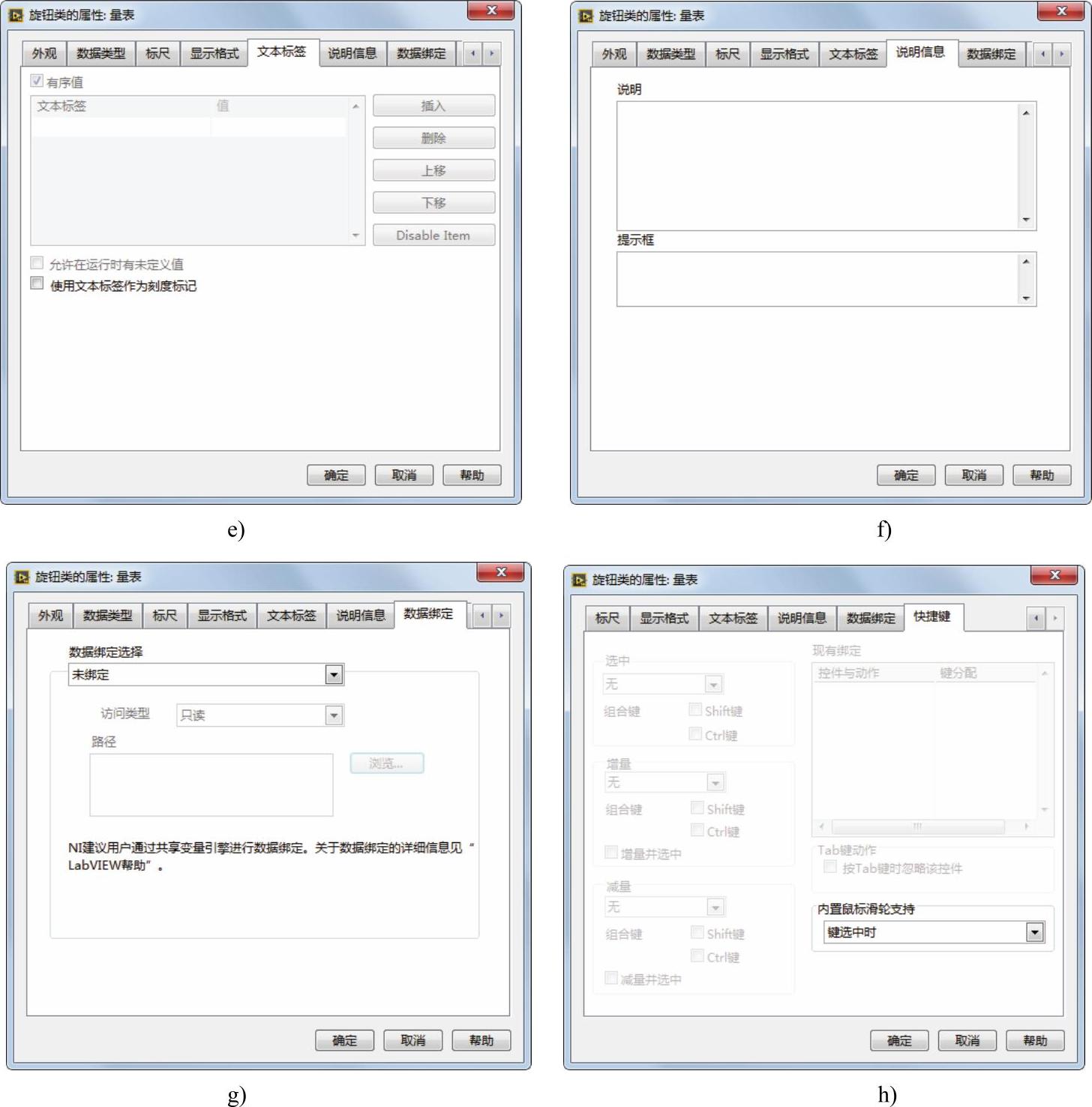

图3-97 数值型控件量表的属性选项页（续

a) “外观”选项卡 b) “数据类型”选项卡 c) “标尺”选项卡 d)“显示格式”选项卡 e)“文本标签”选项f) “说明信息”选项卡 g)“数据绑定”选项卡 h)“快捷键”选项卡

“外观”选项卡：用户可以设置与控件外观有关的属性。用户可以修改控件的标签和标题属性以及设置其是否可见；可以设置控件的启用状态，以决定控件是否可以被程序调用；在外观选项页中用户也可以设置控件的颜色和风格。

“数据类型”选项卡：用户可以设置数值型控件的数据范围以及默认值。

“标尺”选项卡：用户可以设置数值型控件的标尺样式及刻度范围。可以选择的刻度样式类型，如图3-98所示。

图3-98 用户可以选择的数值型控件刻度样式

“显示格式”选项卡：与数据类型和标尺选项页一样，显示格式选项也是数值型控件所特有的属性。在显示格式选项页中用户可以设置控件的数据显示格式以及精度。该选项也包含两种编辑模式，分别是默认编辑模式和高级编辑模式，在高级编辑模式下，用户可以对控件的格式与精度做更为复杂的设置。

“文本标签”选项卡：用于配置带有标尺的数值对象的文本标签。

“说明信息”选项卡：用于描述该对象的目的并给出使用说明。

“数据绑定”选项卡：用于将前面板对象绑定至网络发布项目项以及网络上的PSP数据项。

“快捷键”选项卡：用于设置控件的快捷键。

LabVIEW 2015为用户提供了丰富、形象而且功能强大的数值型控件，用于数值型数据的控制和显示，合理地设置这些控件的属性是使用它们进行前面板设计的有力保证。
