LabVIEW2015虚拟仪器程序设计实例：信号生成系统
【摘要】：通过本例，加深对波形控件的认识，练习波形控件的应用。选择菜单栏中的“文件”→“新建VI”命令，新建一个VI，一个空白的VI包括前面板及程序框图。选择菜单栏中的“文件”→“另存为”命令，输入VI名称为“信号生成系统”。3）固定控件选板。8）选择“新式”→“布尔”→“滑动开关”控件，并放置在前面板的适当位置，如图3-90所示。图3-91 波形图参数控件布局
通过本例，加深对波形控件的认识，练习波形控件的应用。
1）新建VI。选择菜单栏中的“文件”→“新建VI”命令，新建一个VI，一个空白的VI包括前面板及程序框图。
2）保存VI。选择菜单栏中的“文件”→“另存为”命令，输入VI名称为“信号生成系统”。
3）固定控件选板。单击右键，在前面板打开“控件”选板，单击选板左上角“固定”
按钮
，将“控件”选板固定在前面板界面。
4）选择“新式”→“图形”→“波形图”控件，并放置在前面板的适当位置，如图3-86所示。
5）选择“新式”→“数值”→“数值输入”控件，并放置在前面板的适当位置，如图3-87所示。
图3-86 选择控件

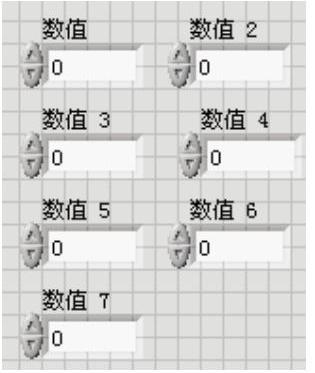

图3-87 放置数值输入控件
6）选择“新式”→“数值”→“数值显示”控件，并放置在前面板的适当位置，如图3-88所示。(www.chuimin.cn)
7）选择“新式”→“下拉列表与枚举”→“文本下拉列表”控件，并放置在前面板的适当位置，如图3-89所示。
8）选择“新式”→“布尔”→“滑动开关”控件，并放置在前面板的适当位置，如图3-90所示。

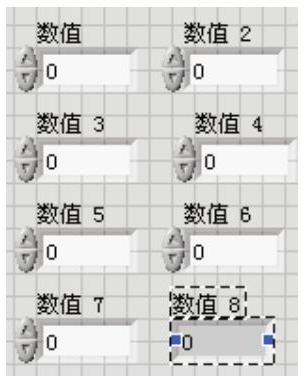

图3-88 放置数值显示控件
图3-89 放置文本下拉控件

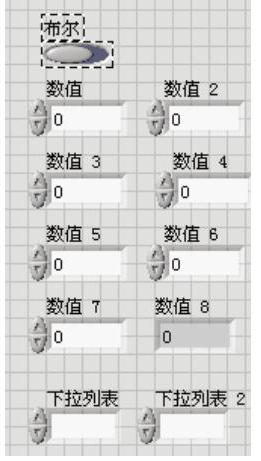

图3-90 放置滑动开关控件

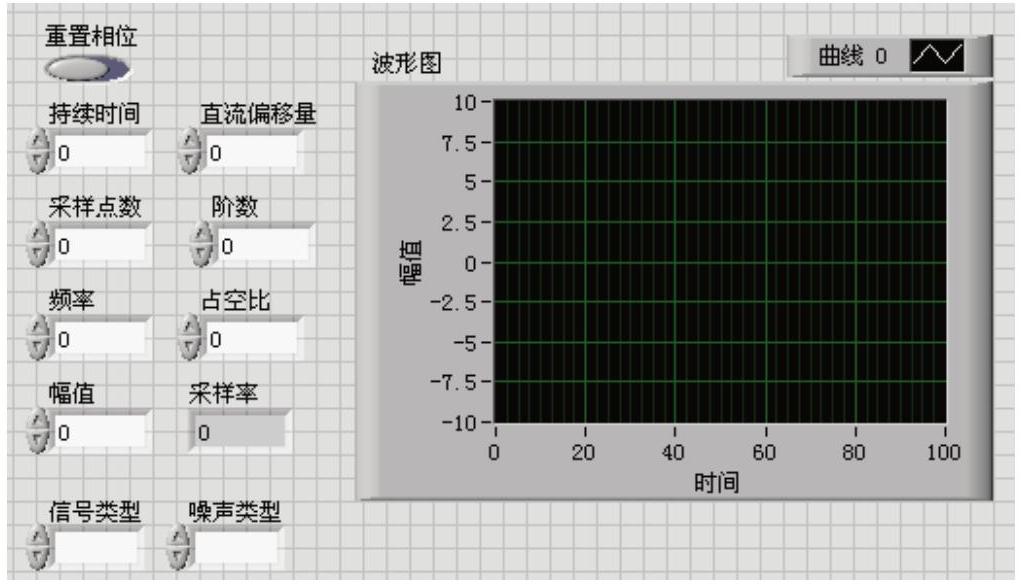

9）依次双击控件标签，修改标签内容为波形图基本参数，并对参数进行布局，结果如图3-91所示。
图3-91 波形图参数控件布局
