LabVIEW2015虚拟仪器程序设计-簇数组筛选实例

2023-11-07 理论教育 版权反馈
【摘要】：通过本例，熟悉对数组、簇的认识，练习在簇中放置各种对象的方法。选择菜单栏中的“文件”→“新建VI”命令，新建一个VI，一个空白的VI包括前面板及程序框图。选择菜单栏中的“文件”→“另存为”命令，输入VI名称为“簇数组筛选”。图3-29 放置数值控件图3-30 调整控件大小9）选中簇2中的数组控件，单击右键选择“添加维度”命令，将一维数组调整为二维数组，如图3-31所示。图3-31 二维数组图3-32 调整数组大小图3-33 放置停止按钮

通过本例，熟悉对数组、簇的认识，练习在簇中放置各种对象的方法。

1）新建VI。选择菜单栏中的“文件”→“新建VI”命令，新建一个VI，一个空白的VI包括前面板及程序框图。

2）保存VI。选择菜单栏中的“文件”→“另存为”命令，输入VI名称为“簇数组筛选”。

3）固定控件选板。单击右键，在前面板打开“控件”选板，单击选板左上角“固定”按钮 978-7-111-53194-4-Chapter03-38.jpg ，将“控件”选板固定在前面板界面。

4）选择“新式”→“数组、矩阵与簇”→“簇”控件，将其放置在前面板的适当位置，如图3-24所示，选择“实数矩阵”控件，将其放置到簇控件内部，如图3-25所示。


图3-24 放置簇控件


图3-25 放置实数矩阵

5）在控件上单击鼠标右键，弹出快捷菜单，选择“自动调整大小”→“调整为匹配大小”命令，将矩阵与簇调整为适当比例，如图3-26所示。

6）选择“新式”→“数组、矩阵与簇”→“簇”控件，将其放置在前面板的适当位置，如图3-27所示，选择“数组”控件，将其放置到簇控件内部，如图3-28所示。

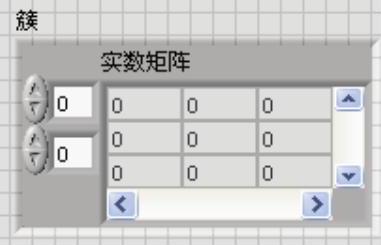

图3-26 调整大小


图3-27 放置簇控件


图3-28 放置数组控件(www.chuimin.cn)

7）选择“新式”→“数值”→“数值输入控件”控件，并放置在簇2中，如图3-29所示。

8）在控件上单击鼠标右键，弹出快捷菜单，选择“自动调整大小”→“调整为匹配大小”命令，将矩阵与簇调整为适当比例，结果如图3-30所示。


图3-29 放置数值控件


图3-30 调整控件大小

9）选中簇2中的数组控件，单击右键选择“添加维度”命令，将一维数组调整为二维数组，如图3-31所示。

10）将鼠标放置在数组右下角，鼠标变为 978-7-111-53194-4-Chapter03-46.jpg 形状，拖动该图标，调整数组大小，结果如图3-32所示。

11）选择“新式”→“布尔”→“停止按钮”控件，并放置在前面板的适当位置，如图3-33所示。


图3-31 二维数组

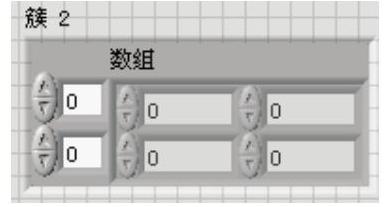

图3-32 调整数组大小

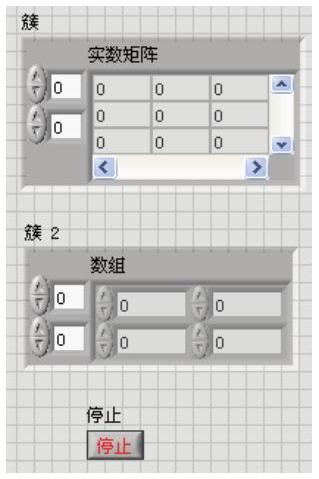

图3-33 放置停止按钮
