LabVIEW2015实例：气温测试系统
【摘要】：通过本例报警系统前面板的基本设计，熟悉对数值控件的认识，练习控件的属性放置。选择菜单栏中的“文件”→“新建VI”命令，新建一个VI，一个空白的VI包括前面板及程序框图。选择菜单栏中的“文件”→“另存为”命令，输入VI名称为“气温测试系统”。3）固定控件选板。图3-13 选择控件图3-14 修改控件名称9）对前面板中的控件进行合理布局，结果如图3-15所示。
通过本例报警系统前面板的基本设计，熟悉对数值控件的认识，练习控件的属性放置。
1）新建VI。选择菜单栏中的“文件”→“新建VI”命令，新建一个VI，一个空白的VI包括前面板及程序框图。
2）保存VI。选择菜单栏中的“文件”→“另存为”命令，输入VI名称为“气温测试系统”。
3）固定控件选板。单击右键，在前面板打开“控件”选板，单击选板左上角“固定”按钮
，将“控件”选板固定在前面板界面。
4）选择“新式”→“数值”→“数值输入”控件，并放置在前面板的适当位置，如图3-5所示，双击控件标签，修改控件名称，结果如图3-6所示。
图3-5 选择控件
图3-6 修改控件名称

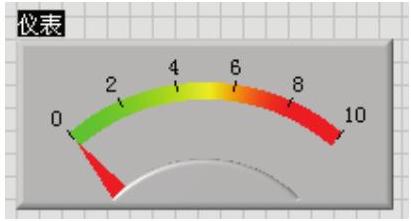

5）选择“新式”→“数值”→“仪表”控件，并放置在前面板的适当位置，如图3-7所示，双击控件标签，修改控件名称，结果如图3-8所示。
图3-7 选择控件

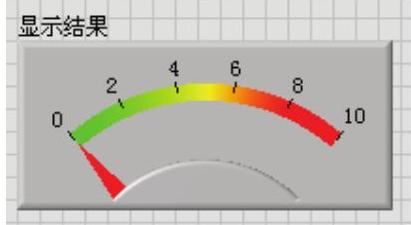

图3-8 修改控件名称
6）选择“新式”→“数值”→“时间标识”控件，并放置在前面板的适当位置，如图3-9所示，双击控件标签，修改控件名称，结果如图3-10所示。
图3-9 选择控件(www.chuimin.cn)
图3-10 修改控件名称
7）选择“新式”→“字符串与路径”→“字符串显示”控件，并放置在前面板的适当位置，如图3-11所示，双击控件标签，修改控件名称，结果如图3-12所示。
图3-11 选择控件
图3-12 修改控件名称
8）选择“新式”→“布尔”→“圆形指示灯”控件，并放置在前面板的适当位置，如图3-13所示，双击控件标签，修改控件名称，结果如图3-14所示。
图3-13 选择控件
图3-14 修改控件名称

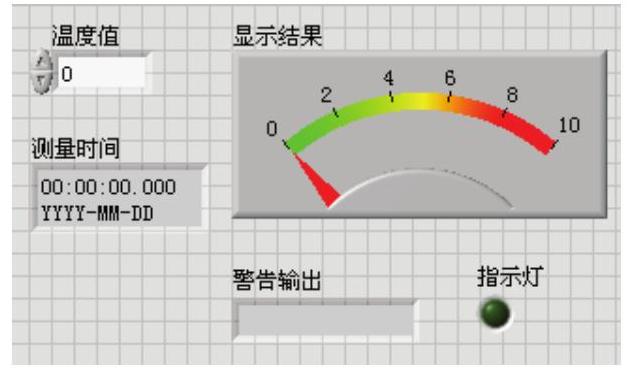

9）对前面板中的控件进行合理布局，结果如图3-15所示。
图3-15 程序前面板
