三种大体积混凝土模板的基本型式及规格
【摘要】：大体积混凝土模板的基本型式有以下几种。钢模板的宽度以50mm进级，长度以150mm进级，其规格和型号已做到标准化、系列化。它用于钢模板之间的连接与锁定，使钢模板拼装密合。支承模板的立柱，有型钢梁和钢桁架两种，视浇筑块高度而定。此外，还有一种半悬臂模板，常用高度有3.2m和2.2m两种。设计时，单块模板重量不宜超过10t。
大体积混凝土模板的基本型式有以下几种。
（一）平面木模板
平面模板由面板、加劲肋（板墙筋）把面板联结起来，并由支架安装在混凝土浇筑块上。为使模板适用于侧面为平面的浇筑块，可做成定型的平面标准木模板。
木模板具有制作方便、重量轻、保温性能好等优点。但重复使用次数少（5～10 次），木材耗用量大，近年来，已逐渐被钢模板所代替。
（二）定型组合钢模板

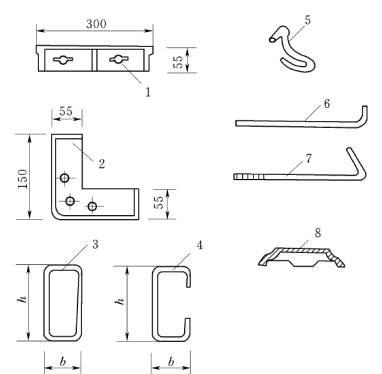

图7-1 定型组合钢模板系列（单位：cm）
1—平面钢模板；2—拐角钢模板；3—薄壁矩形钢管；4—内卷边槽钢；5—U形卡；6—L形插销；7—钩头螺栓；8—蝶形扣件
定型组合钢模板系列包括钢模板、连接件、支承件三部分，如图7-1 所示。其中，钢模板包括平面钢模板和拐角钢模板；连接件有U形卡、L形插销、钩头螺栓、紧固螺栓、蝶形扣件等；支承件有圆钢管、薄壁铸矩形钢管、内卷边槽钢、单管伸缩支撑等。
1.钢模板的规格和型号
单块钢模板由面板、边框和加劲肋焊接而成。面板厚2.3mm或2.5mm，边框和加劲肋上面按一定距离（如150mm）钻孔，可利用U 形卡和L形插销等拼装成大块模板。
钢模板的宽度以50mm进级，长度以150mm进级，其规格和型号已做到标准化、系列化。如型号为P3015 的钢模板，P表示平面模板，3015 表示为300mm×1500mm（宽×长）。又如型号为Y1015 的钢模板，Y 表示阳角模板，1015 表示为100mm×1500mm（宽×长）。
表7-2 平面钢模板规格表
2.连接件与支撑件
（1）U形卡。用直径12mm的3 号圆钢冷加工制作而成，并镀锌防锈。它用于钢模板之间的连接与锁定，使钢模板拼装密合。U形卡安装间距一般不大于300mm，即每隔一孔卡插一个，如图7-2 所示。
（2）L形插销。用3 号圆钢冷加工制作，镀锌。它插入模板两端边框的插销孔内，用于增强钢模板纵向拼接的刚度。
（3）钩头螺栓。用3 号圆钢冷加工制作，镀锌。用于钢模板与内、外钢楞之间的连接固定。其安装间距一般不大于600mm，长度应与采用的钢楞尺寸相适应，如图7-3 所示。
（4）紧固螺栓。用3 号圆钢冷加工制作，镀锌。用于紧固内、外钢楞。
（5）蝶形扣件和“3”形扣件。用3 号钢钢板制作，均有大、小两种规格。它与相应的钢楞及钩头螺栓配套使用，用于钢模板与钢楞之间的紧固。
（6）钢楞。是组合钢模板的骨架系统，其作用是支承钢模板和加强钢模板的整体刚度。钢楞型式有圆钢管、薄壁矩形钢管和内卷边槽钢等，可根据设计要求和供应条件选用。
图7-2 用U形卡垂直连接钢模板(www.chuimin.cn)

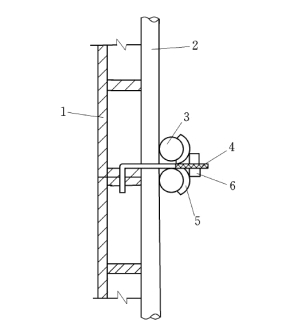

图7-3 钢模板与内、外钢楞的连接
1—钢模板；2—内钢楞；3—外钢楞；4—钩头螺栓；5— “3”形扣件；6—螺帽
定型组合钢模板具有重量轻，不易漏浆，重复使用次数高（50次以上），脱模后混凝土表面平整、光滑等优点，现已在大中型水利工程中广泛应用。但结构物孔洞、边角、预埋件周围等非标准结构或形状复杂的部位，仍适合采用木模板。
（三）悬臂钢模板
悬臂钢模板由面板、支承柱和预埋联结件组成。面板采用定型组合钢模板拼装或直接用钢板焊制。支承模板的立柱，有型钢梁和钢桁架两种，视浇筑块高度而定。预埋在下层混凝土内的联结件有螺栓式和插座式（U形铁件）两种。
此外，还有一种半悬臂模板，常用高度有3.2m和2.2m两种。半悬臂模板结构简单，装拆方便，但支承柱下端固结程度不如悬臂模板，故仓内需要设置短拉条，对仓内作业有影响。
（四）混凝土预制模板
混凝土模板多在厂内预制，运到现场安装，浇筑后不再拆除。它既是模板，又是建筑物的组成部分。混凝土模板，分素混凝土模板和钢筋混凝土模板两种。
钢筋混凝土预制模板，多作为承重模板，用于廊道顶部、空腹坝顶拱、厂房承重板梁等结构部位。这种承重模板可节省大量支撑材料，还可以避免高空立模的困难。
采用预制模板，可以节约大量木材和钢材。由于模板作为建筑物表面部分，可提高其强度和耐久性，且简化了施工程序，加快了工程进度。但预制模板重量较大，需要起重设备吊装。设计时，单块模板重量不宜超过10t。
（五）滑动模板
滑动模板（滑模），是在混凝土连续浇筑的过程中，可使模板面紧贴混凝土面滑动的模板。滑模按动力可分为液压滑模和牵引滑模两种。液压滑模的滑升，是由空心式千斤顶带动模板沿爬杆向上滑升来完成的，所以这种模板又称为“滑升模板”。它常用于高度较大、截面变化不大的整体结构的施工，如闸墩、桥墩、井筒等。牵引滑模的滑升，是由卷扬机或千斤顶等设备带动模板沿导轨滑动来完成的，所以这种模板又称为“拉模”。它常用于溢流坝面、隧洞底板等结构的施工。
1.液压滑模的滑升工艺
滑升工艺的关键，是正确掌握滑升时间和滑升速度。滑升早了，混凝土尚未凝固，脱模后将会坍塌；滑升晚了，混凝土与模板凝结，会将混凝土拉裂。故滑升时，要求新浇混凝土达到初凝，并具有1.5×105Pa的强度。实际施工是在模板固定的情况下，分层浇筑60～70cm的混凝土。浇筑完毕后3～4h，即可将模板试升5cm（不允许模板滑升与混凝土浇筑同时进行）。如试升脱模的混凝土用手按时有指纹，但砂浆不粘手，则说明模板可以正式滑升。
模板滑升速度受气温影响较大，一般气温为20～25℃时，平均滑升速度为20～30cm/h。若因事故中途停止浇筑，应每隔1h滑升1 次，每次滑升3cm。当混凝土掺有速凝剂或采用较小的坍落度时，均有利于提高滑升速度。
2.牵引滑模的使用

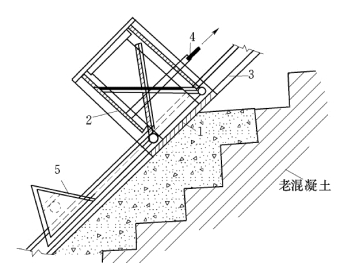

图7-4 牵引滑动模板
1—钢面板；2—钢桁架及配重；3—导轨；4—拉杆；5—抹面平台
溢流面采用的牵引滑模（拉模）（图7-4），主要由钢面板及其支承的钢桁架、导轨和牵引设备等组成。钢桁架由型钢焊制，必要时可在桁架上加设配重，以承受新浇混凝土的浮托力。导轨采用工字钢制作，其形状应与溢流面表面轮廓完全一致。牵引设备可采用慢速卷扬机或千斤顶。施工时，应先将下层混凝土浇成1～1.5m 高的台阶形，并预埋固定导轨用的螺栓。新浇混凝土厚度一般不小于0.8m，以保证溢流表面的设计厚度和新、老混凝土结合。拉模沿导轨滑动的工艺要求与滑升模板相同。
滑动模板的优点，是适应混凝土连续浇筑的要求，仅一次立模，可连续滑动，既避免了重复的模板装、拆工作，又大大减少了施工缝。因此，可以加快工程进度，节省大量材料，并使建筑物表面平整光洁，整体性增强。但对于大体积混凝土，由于散热要求不宜连续浇筑，同时尺寸太厚，单面滑行有困难。
