连续式水平挡土板支撑施工方法及注意事项

2023-11-07 理论教育版权反馈

【摘要】：连续式水平挡土板支撑用于较潮湿的或散粒的土，挖土深度可达5m。多层支撑拆除时，应按自下而上的顺序，在下层支撑拆除并回填土完成后才能拆除上层的支撑。拆除支撑时，应防止附近建筑物和构筑物等产生下沉和破坏，必要时应采取妥善的保护措施。（三）土层锚杆开挖深度大的基坑，采用钢板桩、钢筋混凝土桩作坑壁支撑时，若受周围场地限制，挡土桩顶端既不能作拉锚、又不能作悬臂桩，在这种情况下，采用土层锚杆是一种好的方法。

基槽（坑）或管沟开挖时，如果土质或周围场地条件允许，采用放坡开挖，往往是比较经济的。但是，在建筑物稠密的地区施工，有时不允许按规定的坡度进行放坡，或深基槽（坑）开挖时，放坡所增加的土方量过大，就需要用设置土壁支撑的方法进行施工，以保证土方开挖的顺利进行和安全，并减少对相邻已有建筑物的不利影响。

土壁支承方法，根据工程特点、土质条件、开挖速度、地下水位和施工方法等不同情况，可以选择钢（木）支撑、钢（木）板桩、钢筋混凝土护坡桩和钢筋混凝土地下连续墙等。

（一）钢（木）支撑

开挖基槽（坑）或管沟常用的钢（木）支撑有横撑式支撑和锚碇式支撑等。

1.横撑式支撑

在开挖狭窄的基槽（坑）或管沟时，可采用横撑式支撑（图4-1）。横撑式支撑根据挡土板放置方式的不同，可以分为水平挡土板和垂直挡土板式。水平挡土板式支撑由水平挡土板、竖楞木和横撑三部分组成，它又可分为断续式和连续式两种。断续式水平挡土板支撑[图4-1 （a）]在湿度小的黏性土及挖土深度小于3m时采用。连续式水平挡土板支撑用于较潮湿的或散粒的土，挖土深度可达5m。垂直挡土板支撑[图4-1（b）]用于松散的和潮湿度很高的土，挖土深度不限。

pagenumber_ebook=109,pagenumber_book=102

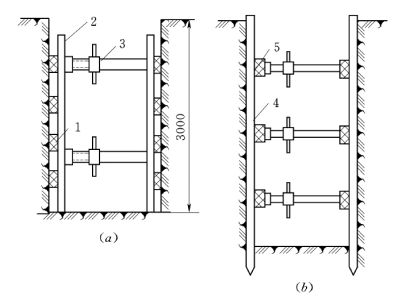

图4-1　横撑式支撑

（a）水平挡板支撑；（b）垂直挡板支撑
1—水平挡土板；2—竖楞木；3—工具式横撑；4—竖直挡土板；5—横楞

采用横撑式支撑时，应随挖随撑，支撑牢固。施工中应经常检查，如有松动变形等现象时，应及时加固或更换。多层支撑拆除时，应按自下而上的顺序，在下层支撑拆除并回填土完成后才能拆除上层的支撑。拆除支撑时，应防止附近建筑物和构筑物等产生下沉和破坏，必要时应采取妥善的保护措施。

pagenumber_ebook=109,pagenumber_book=102

图4-2　锚碇式支撑

1—柱桩；2—挡土板；3—锚桩；4—拉杆；5—回填土；φ—土的内摩擦角

2.锚碇式支撑

当基坑宽度较大时，横撑自由长度（跨度）过大而稳定性不足或采用机械挖土基坑内不允许有水平支撑阻拦时，则可设置锚碇式支撑（图4-2），即用拉锚来代替横撑，锚桩应设置在土体破坏棱体范围以外，以保证锚碇不失去应有的作用。

（二）板桩支撑

板桩是一种支护结构，可用它来抵抗土和水所产生的水平压力，既挡土又挡水。当开挖的基坑较深、地下水位较高又有可能出现流砂现象时，如果未采用井点降水方法，则宜采用板桩打入土中，使地下水在土中渗流的路线延长，降低水力坡度，阻止地下水渗入基坑内，从而防止流砂产生。在靠近原有建筑物开挖基槽（坑）时，为了防止原有建筑物基础下沉，通常也采用打板桩方法进行支护。

板桩的种类有钢板桩、木板桩和钢筋混凝土板桩等。钢板桩在临时工程中可重复多次使用，打设方便，强度高，应用最广泛。

钢板桩是由带锁口或钳口的热轧型钢制成，把这种钢板桩互相连接就形成钢板桩墙，可用于挡土和挡水。常用的钢板桩有平板桩与波浪形板桩（通常称为“拉森”板桩）两类（图4-3）。平板桩容易打入地下，挡水和承受轴向力的性能良好，但长轴方向抗弯能力较小。波浪形板桩挡水和抗弯性能都较好。

pagenumber_ebook=110,pagenumber_book=103

图4-3　常用的钢板桩

（a）平板桩；（b）波浪形板桩（“拉森”板桩）

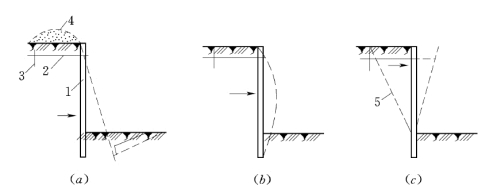

板桩支撑根据有无设置锚碇结构，分为不锚碇板桩和有锚碇板桩两类。无锚碇板桩即为悬壁式板桩，这种板桩对于土的性质、荷载大小等非常敏感，由于它仅依靠入土部分的土压力来维持板桩的稳定，所以其高度一般不大于4m，否则就不经济，这种板桩仅适用较浅的基坑土壁支护。有锚锭板桩是在板桩上部用拉锚装置加以固定，以提高板桩的支护能力。单锚板桩是常用的有锚锭板桩的一种支护形式，它是由板桩、横梁、拉杆、锚锭桩和螺母等组成（图4-4），钢板桩顶端通过横梁（槽钢）、钢拉杆、螺母固定在锚锭桩上。
