《宁郡东钱湖全图》的地图史话
【摘要】：“每方一里”，每里1800尺，故《宁郡东钱湖全图》的比例，相当于三万七千五百分之一。对照《鄞县通志》二万分之一的《东钱湖图》，其图廓为纵45厘米、横40厘米，《宁郡东钱湖全图》因比例尺缩小而图廓也随之缩小，故每格边长4分8厘的估计，大致合乎原图比例及大小。
清末的光绪岁壬辰十八年（1892）十月十九日，乡绅陈劢（子相，1805—1893）等呈禀宁波地方道府县官，以“事关三县七乡、利被九农五谷”，吁请修理东钱湖。其主要的工程内容（载《东钱湖志》卷四，下同）是：
全湖地面广大，各处齐浚，款项较巨，拟于梅湖全局及正湖各港先浚深四尺，湖心淤浅处半之，候资用充余，再行酌浚。
其主要的筹款方式是：
一、约计浚费不下十万，非按亩厘捐，款无可筹，约计田亩五千余顷之则，拟于明年凡水利沾及各田，除坍丁绝户外，无论绅民僧产，每亩拟捐钱二百文，前修清湾河每亩派捐钱五百文，钱湖田亩较多，不得不酌减其钱，随粮带收，零出小票。间有押田向收花者收捐，以光绪十九年分一年为限；
一、是湖既经浚修，总期全湖浚成，方利久远，宁郡如有别存公款，拟请拨几成借补不足而收全功。
禀文上呈之后，宁绍台道大人吴引孙（字福茨，1851—1921）非常热心，宁波知府胡元洁、鄞县知县杨文斌都不敢怠慢，当经批饬，点赞不迭，显得重视而热心。但万事开头难，何况又是需费十万的大事。杨知县一连问了陈劢等几个问题：
惟查是项工程需费十万之多，筹措非易，虽议沾利各田按亩派捐，众情是否允协？先向殷户垫款动工，究可借垫若干？是否确有把握？且从何处疏起？深广丈尺若干？凡此皆应预为筹及。来禀均未切实声叙，又无绘图呈核。似此巨工非率尔所能兴办也，言易行难，尤当熟筹审计。该绅等其再妥议、绘图，具复核夺。
应该说，杨知县的问题还是相当犀利的，从工程施工实务上说，的确该有地图，以资规划、呈核。这是对《宁郡东钱湖全图》的呼唤。但实际上，这图姗姗来迟，竟至于延宕六七年才问世，也似乎喻示着治湖工程将陷入漫长而困苦的泥潭。
《宁郡东钱湖全图》（见图7-1-1），由东钱湖镇文化研究会顾问、原东钱湖旅游局退休干部、高级工程师罗经衍先生发现于1993年的王安石庙，该图的原主人是在王安石庙做义工的史姓退休干部，罗先生保存当年的复印件至今。原图为印刷品，按理，它的存世量不至于独此一份。
该图以上东下西、左北右南摆布，非常特别。全图画有横19个、纵16个方格，图右上题“宁郡东钱湖全图”七字一行，一字一格；下有两列文字“计里开方，每方一里”，填满纵列两格；图框四线中间分别注有“东”“南”“西”“北”四字，以示方位。除此之外，图框内再无有关这地图信息的文字，无比例尺，亦无图例。图上方有《东钱湖图说》，落款“四明钱湖独愚叟谨撰，光绪三十一年乙巳进呈御览”，可以看出《图说》文字是印刷体，与图内标题、地名系手写不同。据罗先生目测，原纸大小约30厘米乘40厘米。亦即原纸的横向尺寸30厘米，对应地图横格19个，考虑到图廓与纸边有些许空余，故可估计每格边长约为1.5厘米。依清廷会典馆规定，计里画方之“方”，其边长为7分2厘，相当于今2.3厘米，而《宁郡东钱湖全图》的格子应比会典馆的官定舆图要小，这里估计为官定尺寸的三分之二，亦即4分8厘，即0.048尺（清康熙舆地尺长合今0.317米，4分8厘恰为1.522厘米，与以上估计的1.5厘米相差不大）。“每方一里”，每里1800尺，故《宁郡东钱湖全图》的比例，相当于三万七千五百分之一（即1∶37500）。对照《鄞县通志》二万分之一的《东钱湖图》，其图廓为纵45厘米、横40厘米，《宁郡东钱湖全图》因比例尺缩小而图廓也随之缩小，故每格边长4分8厘的估计，大致合乎原图比例及大小。(www.chuimin.cn)
罗经衍先生经考证，认为《宁郡东钱湖全图》成图于光绪廿四年夏到梅湖疏浚前，即1898—1899年间；绘图的主导者为当时的水利通判萧福清，“萧通判首先捐廉，延精于算学者丈量绘图，估计工程约需银十万元”。可见该图为疏浚东钱湖工程的基础资料，用于估算工程量和工程经费。《图说》撰记者“四明钱湖独愚叟”当为一生矢志治湖的乡绅忻锦崖。
遗憾的是，绘图者究竟是谁，未见于文献记载，亦一时难考。
清宣统元年（1909）十一月，乡绅王荣商等上“禀抚藩暨道府文”，吁请“随粮带征每亩输钱二百十文分作三年征收”以作治湖经费，文末有“计呈名折二扣，钱湖图一幅”。随后，巡抚、布政使和宁波知府相继批复，文末均称“名单、图说存”“此复图、折均存”“图、折存”云云。（见《东钱湖志》卷四）
图7-1-1 《宁郡东钱湖全图》

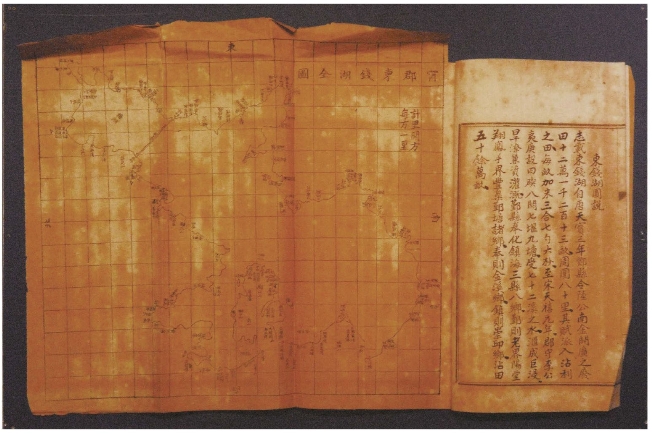

图7-1-2 国家档案馆藏《东钱湖图说》与《宁郡东钱湖全图》原件
2007年12月，宁波大学孙善根教授在国家档案馆的王荣商禀文中，发现了《东钱湖图说》与《宁郡东钱湖全图》（见图7-1-2）。经对比，其《图说》比罗先生的复印件在文起首部分少了“鄞县”二字，其余文字再无增减；《全图》则二者完全一致。
