东钱湖地图史话:浙江省五万分之一地形图
【摘要】：《浙江省五万分之一地形图》实际上就是浙江省陆军测量局在这两个计划的指引下，前后历21年之久，于1934年完成最后一幅《轿岭脚图》之后终于面世。《浙江省五万分之一地形图》的图廓尺寸为纵36厘米、横46厘米，无坐标网格，每幅经差纬差，采旧藩署紫薇园坐标系，高程为紫薇园水准原点，基本等高距20米。从测图到制版，分别相差16年、13年，所以《浙江省五万分之一地形图》以今天的标准看，质量难称上佳。
辛亥革命后，中华民国临时政府在南京的参谋本部设陆军测量总局，下有三角、地形、制图三科，担任近畿军事测量及指导各省局测量业务。1914年，北洋政府拟订了十年速测计划，其三大内容为测绘二万五千分之一、速测五万分之一、勘测十万分之一地形图。这一计划因军阀混战、又无统一的技术标准，各省都未能完成，成图部分也大多质量不高，省与省之间的图拼接不上。北伐战争后，南京政府的参谋本部陆地测量总局制订了第二个测制地图的计划，吸取了北洋政府速测计划的经验与教训，因而更趋完善。
《浙江省五万分之一地形图》实际上就是浙江省陆军测量局（1928年后改名为浙江省陆地测量局）在这两个计划的指引下，前后历21年之久，于1934年完成最后一幅《轿岭脚图》之后终于面世。
《浙江省五万分之一地形图》的图廓尺寸为纵36厘米、横46厘米，无坐标网格，每幅经差纬差，采旧藩署紫薇园坐标系，高程为紫薇园水准原点（假定标高50米），基本等高距20米。图内地物、地貌等要素标注齐全，民居村落分轮廓加晕线和黑块两类，道路分铁路、简易公路、大路、小路等，层次分明，河流、湖泊、海岸、滩涂均有表示，植被分树林、草地、果园、稻田，部分山顶注有高程，等高线也有高程注记。以现在的标准衡量，这个比例的地形图，数学精度差，内容较简单，绘制粗糙，印刷质量也不高，由于当时各省之间无统一的平面控制网和水准网，故与邻省的五万分之一地形图也没法拼接。虽然有这样那样的不足，但它毕竟使浙江第一次有了覆盖全省大陆和海岛的五万分之一比例尺的地形图，其历史功勋是值得肯定的。
东钱湖的五万分之一地形图，分列于《鄞县城图》（见图6-2-1）和《横溪镇图》（见图6-2-2），在《民国浙江地形图》中又处在跨页的位置，连拼图都难以措手，复制不易。
据图边框注，知浙江省陆军测量局的《鄞县城图》《横溪镇图》并非测绘于同时，其中《鄞县城图》“民国五年测图，二十一年二月制版”；《横溪镇图》“民国十年测图，二十三年四月制版”。从测图到制版，分别相差16年、13年，所以《浙江省五万分之一地形图》以今天的标准看，质量难称上佳。

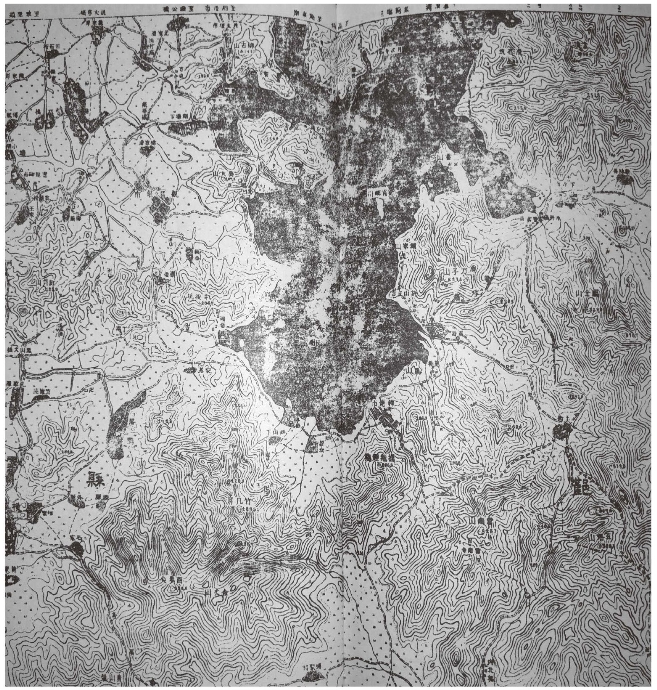

图6-2-1 《鄞县城图》局部
1933年秋，全省速测图（五万分之一地形图）完成后，省陆地测量局用经纬度分幅，在宁波、绍兴地区测量了二万五千分之一地形图，四年后（1937）实测37幅。但这37幅里，是否覆盖了整个宁波地区，不详。不过，从《鄞县通志·鄞县分图丙》（参见图2-9-5）的图框外右下边注（“标高依据浙江陆地测量局原图假定‘旧藩署紫薇园’为五十公尺计算”）看，可以肯定，《鄞县通志》的二万五千分之一《鄞县分图丙》，正是省陆地测量局的最新测绘成果！
(www.chuimin.cn)
图6-2-2 《横溪镇图》局部
同样，二万五千分之一的《鄞县分图丙》测绘质量也不算理想（见图6-2-3）。
日本侵华时期，对掠夺到的这345幅五万分之一地形图做了复制，现在市面上还不时有流出，反而是浙江陆军测量局印行的原图难觅踪影。

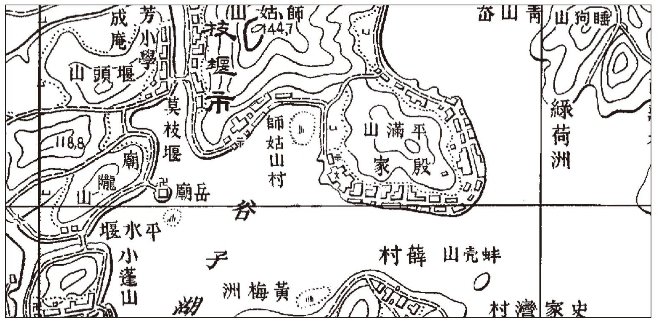

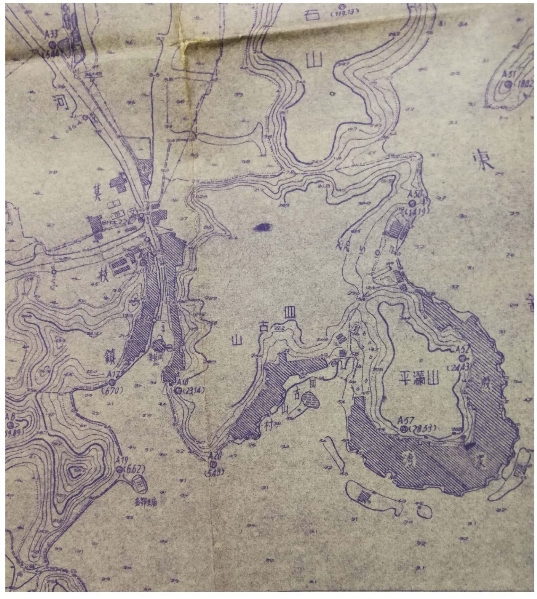

图6-2-3 《鄞县通志·鄞县分图丙》局部与《万分之一甬江流域地形图·莫枝镇》局部对比

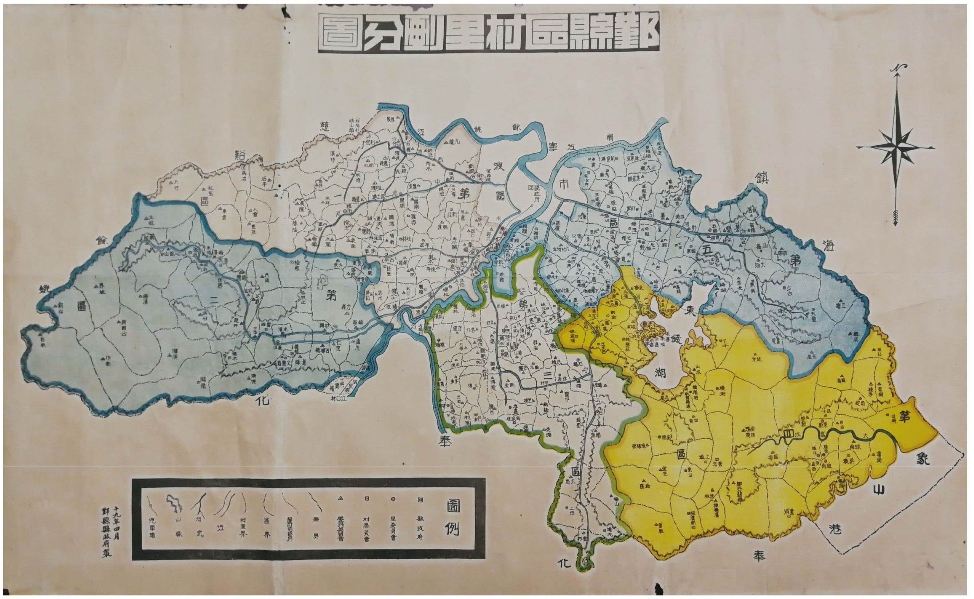

图6-3-1 《鄞县区村里划分图》
