交换机配置：管理方式及步骤
【摘要】：计算机和交换机连接完成后，即可使用各种各样的终端软件配置交换机。图5-6通过Telnet访问交换机3.通过Web对交换机进行远程管理这种管理方式的前提是，交换机必须已经配置了管理IP地址、密码等，并开启了HTTP。在以上4种管理交换机的方式中，后3种方式都要连接网络，都会占用网络带宽，又称带内管理。
一般来说，Cisco交换机可以通过以下4种方式来进行配置。
1.通过Console口访问交换机
交换机在进行第一次配置时必须通过Console口访问交换机。计算机的串口和交换机的Console口是通过反转线进行连接的，将反转线的一端接在交换机的Console口上，而另一端接到一个DB9-RJ-45的转接头上，DB9则接到计算机的串口上，如图5-5所示。
图5-5 计算机和交换机通过反转线进行连接
所谓的反转线就是线两端的RJ-45接头上的线序是反的。计算机和交换机连接完成后，即可使用各种各样的终端软件配置交换机。
2.通过Telnet访问交换机

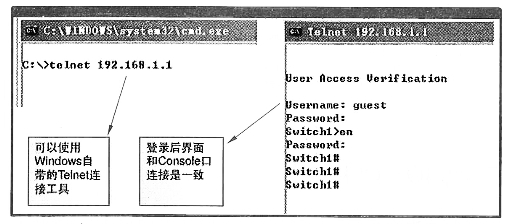

如果管理员不在交换机旁，可以通过Telnet远程配置交换机，如图5-6所示，当然这需要预先在交换机上配置IP地址和密码，并保证管理员的计算机和交换机之间是IP可达的（简单讲就是能“ping”通）。
图5-6 通过Telnet访问交换机(www.chuimin.cn)
3.通过Web对交换机进行远程管理

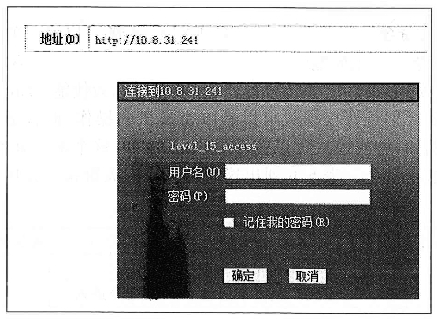

这种管理方式的前提是，交换机必须已经配置了管理IP地址、密码等，并开启了HTTP。具体登录和管理界面如图5-7和图5-8所示。
图5-7 登录交换机
4.通过Ethernet上的SNMP网管工作站进行管理
通过网管工作站进行配置，这就需要在网络中有至少一台运行Cisco Works等的网管工作站，还需要另外购买网管软件。
在以上4种管理交换机的方式中，后3种方式都要连接网络，都会占用网络带宽，又称带内管理。交换机第一次使用时，必须采用第1种方式对交换机进行配置，这种方式并不占用网络的带宽，通过控制线连接交换机和计算机，又称带外管理。
图5-8 管理界面
