实战教程：红外遥控器解码程序设计
【摘要】：整个中断服务子程序主要分红外遥控器解码、蜂鸣器提示、键盘处理以及LCD显示等程序。红外遥控器解码程序分两步，第一步是读取并判断引导码是否正确，如果不是则直接返回并初始化检测参数；第二步是连续4次，按照每次8位读取4个字节的后续数据，其中，检测过程中对0和1的判断必须是在延时0.56ms之后，一般取0.8ms中间值，以减少因为程序执行而导致的测量时间长度上的误差。红外遥控接收的关键代码如下：图21-15 红外遥控器解码程序流程图
红外遥控的解码就是从遥控器过来的信号，经过接收电路处理之后，将在输出端给出一个脉冲序列，而解码就是从这个脉冲序列中把信息恢复出来，不过注意很重要的一点：收到的信号是发射端信号的反相电平。
本设计对于UPD6121编码的解码，方法是获取电平的时间长度，然后按照给定参数识别出信息。本设计采用的解码方法是采用硬件外部中断的方法，这种方法占用的硬件资源较少，但软件在中断程序里逗留的时间比较长，在一些时间敏感的场合不合适使用。软件解码程序的流程图如图21-15所示。

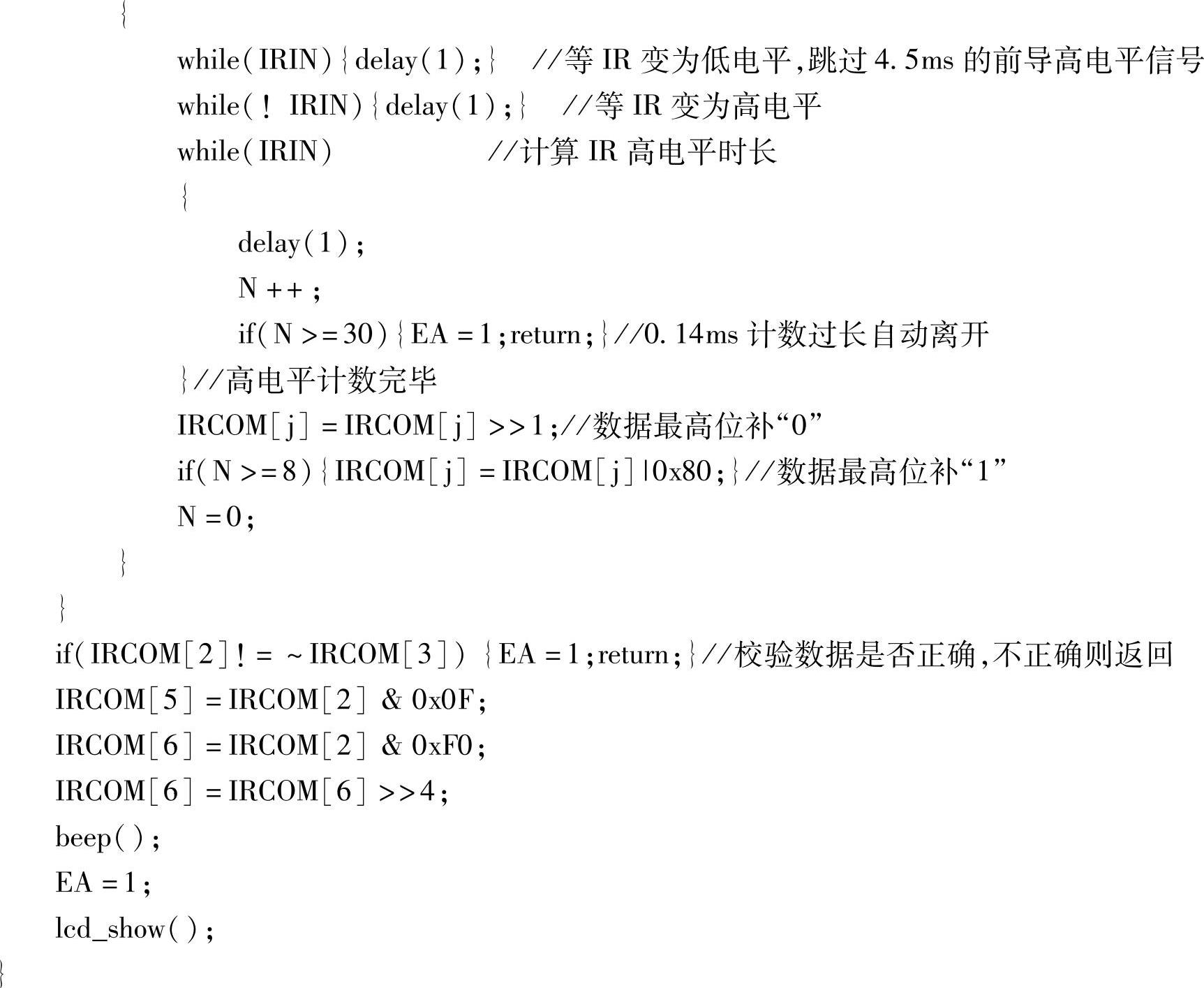

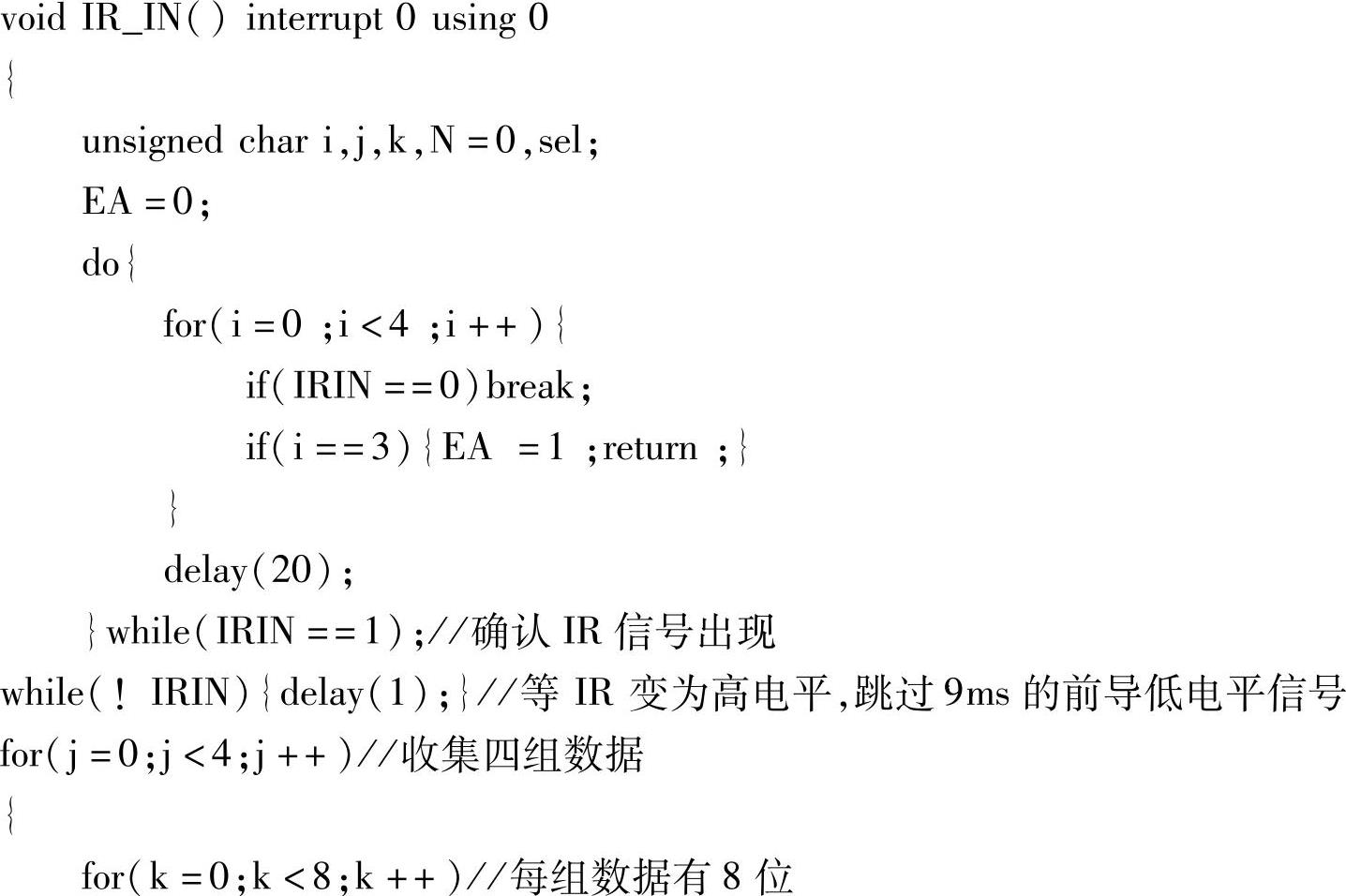

单片机P3.2（IRIN）一检测到有红外数据发送过来，就进入中断服务程序。整个中断服务子程序主要分红外遥控器解码、蜂鸣器提示、键盘处理以及LCD显示等程序。红外遥控器解码程序分两步，第一步是读取并判断引导码是否正确，如果不是则直接返回并初始化检测参数；第二步是连续4次，按照每次8位读取4个字节的后续数据，其中，检测过程中对0和1的判断必须是在延时0.56ms之后，一般取0.8ms中间值，以减少因为程序执行而导致的测量时间长度上的误差。校验密码主要通过读入的4字节红外编码中，前两个是用户码和用户码的反码，后两个是键数据码和键数据码的反码，故只需将最后一个键数据反码取反后与键数据码相比较。若相等，则数据正确，将键值编码读入进行处理；若不相等，则数据读取错误，中断程序返回。红外遥控器发送过来的主要是以下五个键：正转、反正、加速、减速以及停止键。若是正转键按下，则电动机按照A→B→C→D→A方向依次通电；若是反转键按下，则电动机按照A→D→C→B→A方向依次通电；若是加速键按下，则减少单相通电的延时时间；若是减速键按下，则增加单相通电的延时时间；若是停止键按下，则电动机停止旋转。红外遥控接收的关键代码如下：
(www.chuimin.cn)

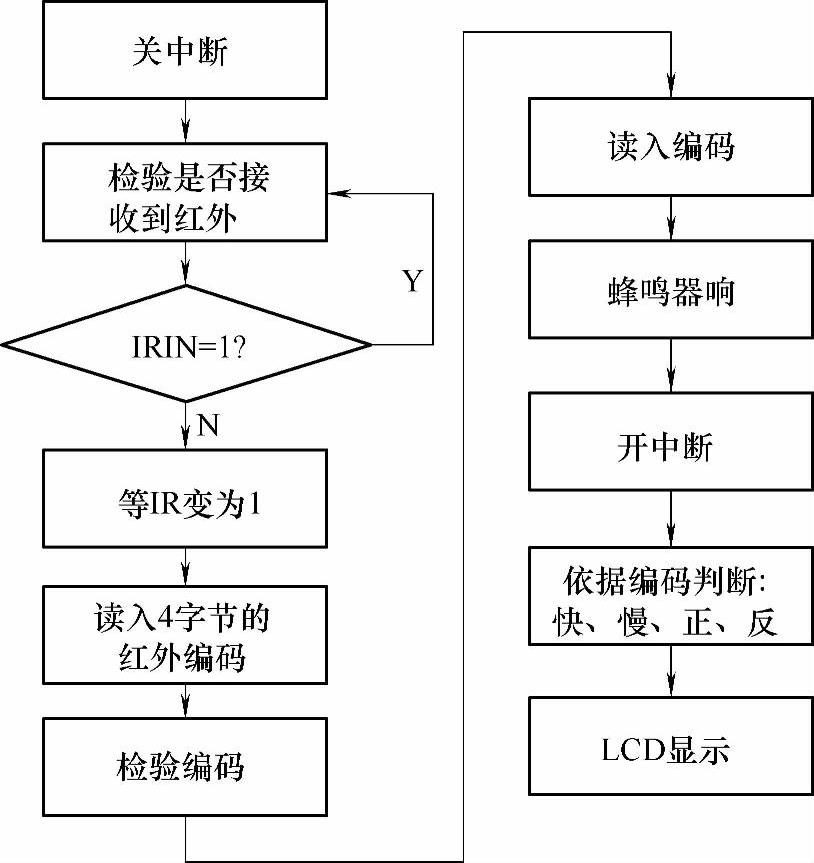

图21-15 红外遥控器解码程序流程图
