51单片机最小系统设计，快速入门实战！
【摘要】：AT89S52是一种低功耗、高性能CMOS8位微控制器，具有8KB在系统可编程Flash存储器。使用Atmel公司高密度非易失性存储器技术制造，与工业80C51产品指令和引脚完全兼容。在单芯片上，拥有灵巧的8位CPU和系统可编程Flash，使得AT89S52为众多嵌入式控制应用系统提供高灵活、有效的解决方案。AT89S52单片机具有如下功能：①与MCS-51单片机产品兼容。⑨全双工UART串行通道。单片最小系统有晶振电路和复位电路构成，复位电路采用手动复位高电平有效。图20-2 单片机最小系统电路
AT89S52是一种低功耗、高性能CMOS8位微控制器，具有8KB在系统可编程Flash存储器。使用Atmel公司高密度非易失性存储器技术制造，与工业80C51产品指令和引脚完全兼容。片上Flash允许程序存储器在线系统编程，亦适于常规编程器。在单芯片上，拥有灵巧的8位CPU和系统可编程Flash，使得AT89S52为众多嵌入式控制应用系统提供高灵活、有效的解决方案。
AT89S52单片机具有如下功能：
①与MCS-51单片机产品兼容。
②8KB在线系统可编程Flash存储器。
③1000次擦写周期。
④全静态操作：0～33Hz。
⑤三级加密程序存储器。
⑥32个可编程I/O口线。
⑦三个16位定时/计数器。
⑧八个中断源。
⑨全双工UART串行通道。(www.chuimin.cn)
⑩低功耗空闲和掉电模式。
⑾掉电后中断可唤醒。
⑿看门狗定时器。
⒀双数据指针。
⒁掉电标识符。

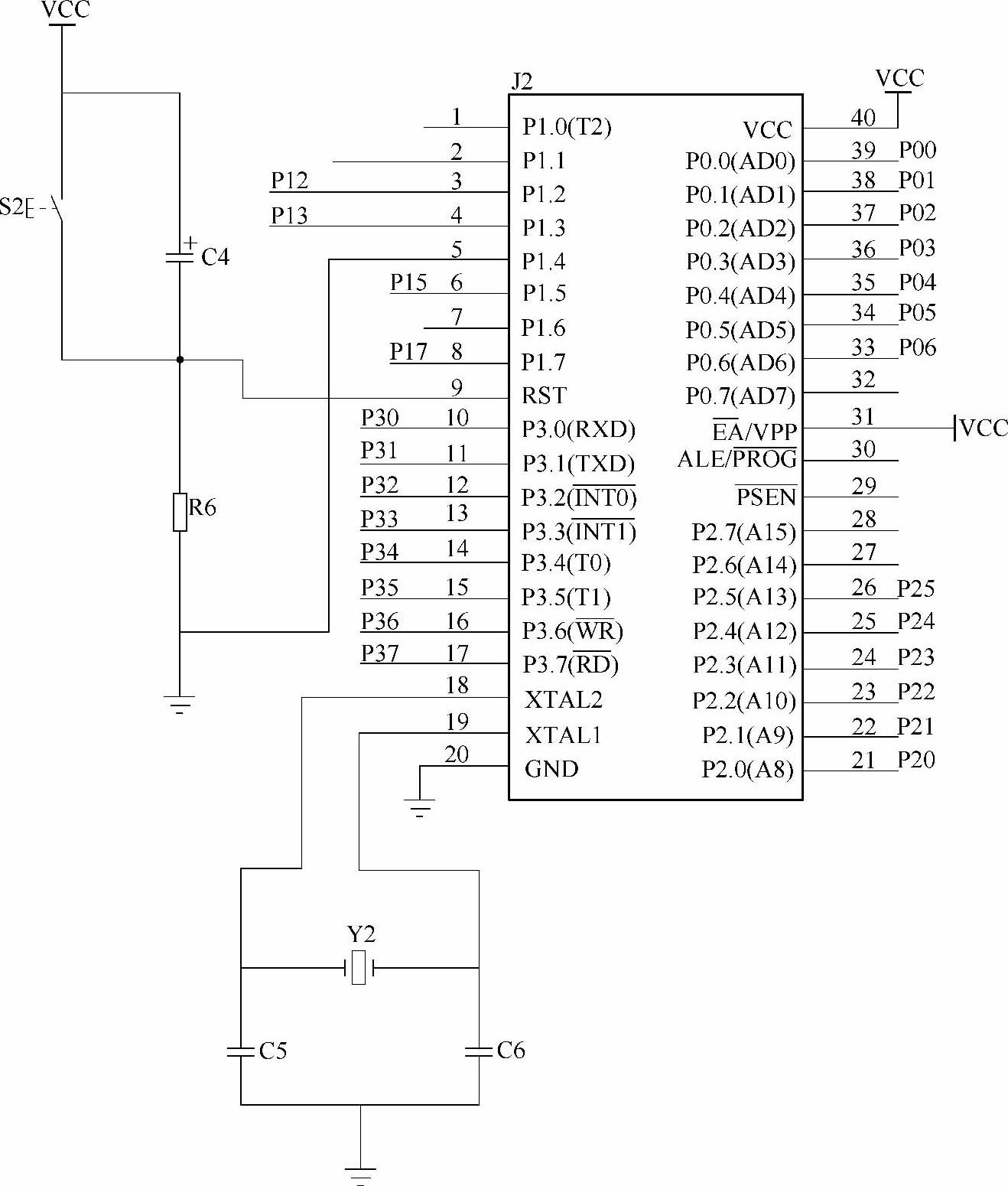

单片最小系统有晶振电路和复位电路构成，复位电路采用手动复位高电平有效。其最小系统如图20-2所示。
本系统设计中单片机的资源分配具体如下：采用P0口输出控制数码管的段码信号；P2口输出控制数码管的位码选通信号；P3口上半口输出作为键盘的行控制线，下半口输入作为键盘的列状态线；P1.2，P1.3作为连接存储器的SDA，SCL两根信号线，控制存储器的读写操作；P1.0，P1.1作为输出口控制LED的亮灭；P1.5作为输出口控制密码修改时的一个操作；P1.7作为输出口控制蜂鸣器的发声。
图20-2 单片机最小系统电路
