实战教程：系统结构原理解析
【摘要】：图19-1为果园环境信息远程监测系统原理图，整个系统由底层的远程监测采集感知端、中间层移动GSM网络和上层移动客户端三部分构成。单片机将采集的数据通过串行通信口P3.0和P3.1，经电平转换电路与GSM模块TC35i相连，控制TC35i对数据进行收发处理。启动电路需给ZIF连接器15脚加时长至少为100ms的低电平信号，且该信号下降沿时间小于1ms，系统启动后ZIF连接器15脚的信号应保持高电平。

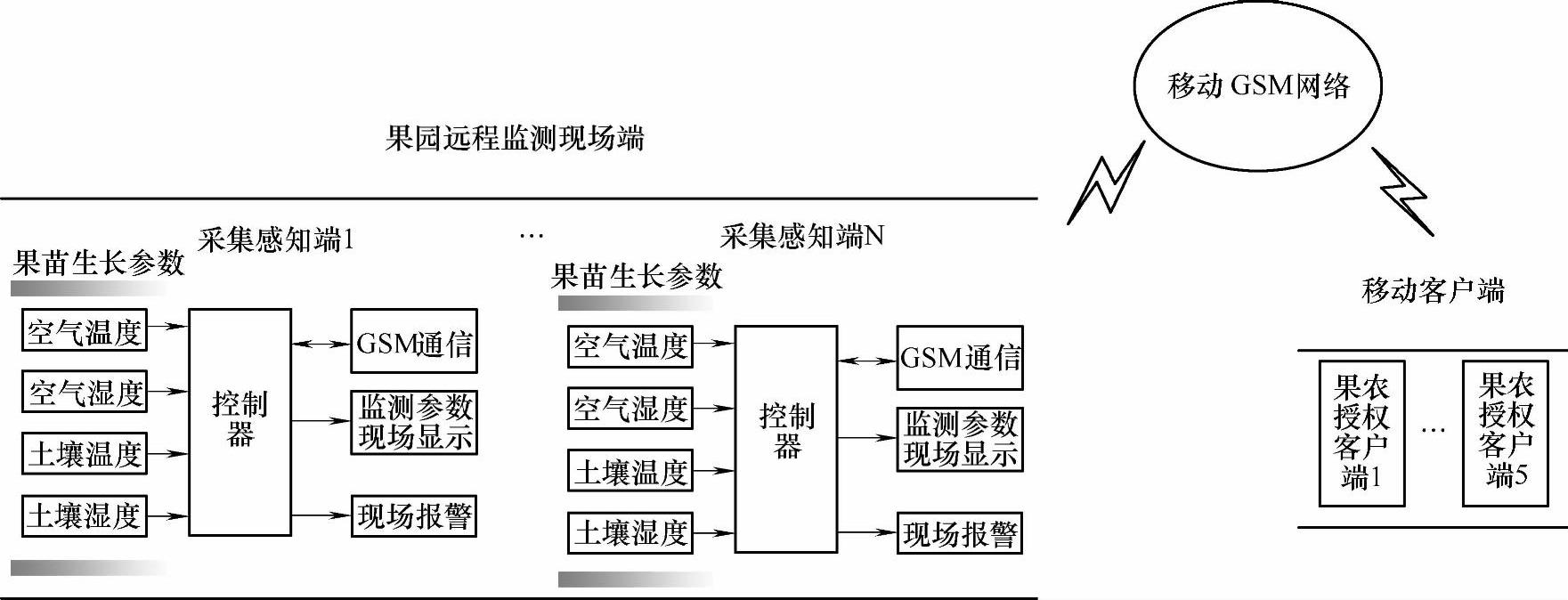

果园环境信息远程监测系统主要是对果苗生长参数（空气温湿度和土壤温湿度）进行远程监测。图19-1为果园环境信息远程监测系统原理图，整个系统由底层的远程监测采集感知端、中间层移动GSM网络和上层移动客户端三部分构成。采集感知端通过对果苗生长参数进行数据采集，利用控制器对采集数据进行处理，利用串口与GSM模块进行通信，通过SMS AT指令将数据信息依靠移动网络发送到用户终端，用户端对短信进行PDU解码，使用户随时掌握果苗生长参数信息。
图19-1 系统整体结构原理图

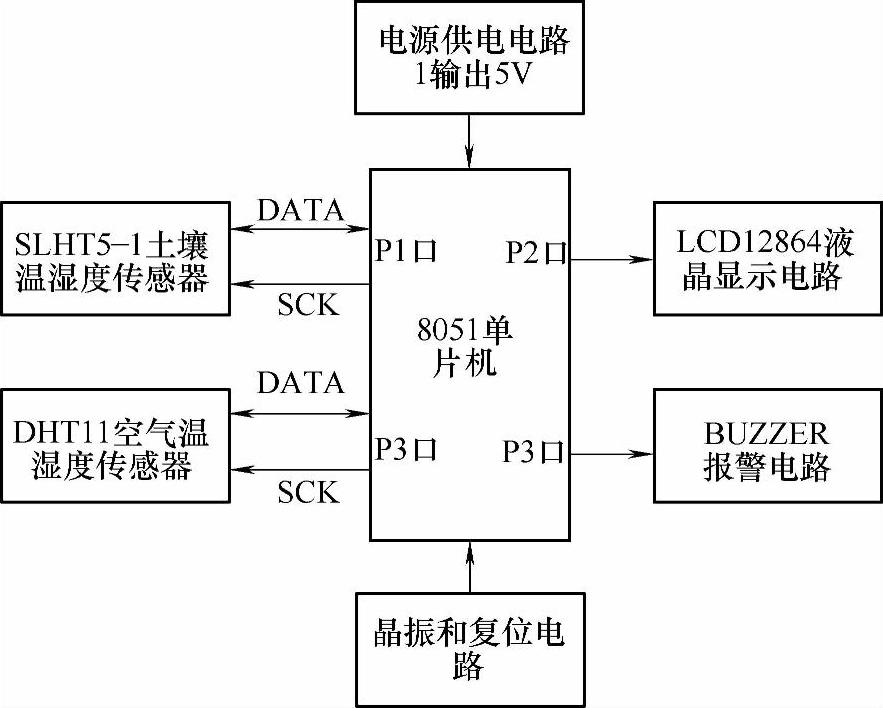

图19-2为现场端数据采集电路框图，其中果苗生长所需要空气温度和湿度数据被传感器DHT11感知，土壤温度和湿度数据被SLHT5-1感知，通过单片机P1口和P3口读入感知数据并计算空气和土壤的温湿度值。其中串行时钟输入SCK用于单片机与传感器之间的通信同步，DATA用于数据的读取。单片机P2口将感知的空气温湿度和土壤温湿度信息通过液晶LCD在现场端实时显示，依据果苗正常生长信息，系统预先设定监测数据合理的门限值范围，若传感器感知的参数信息超过或者低于门限值，则单片机通过P3口控制报警电路，发出警情提示。
单片机将采集的数据通过串行通信口P3.0和P3.1，经电平转换电路与GSM模块TC35i相连，控制TC35i对数据进行收发处理。
(www.chuimin.cn)
图19-2 现场端数据采集电路框图

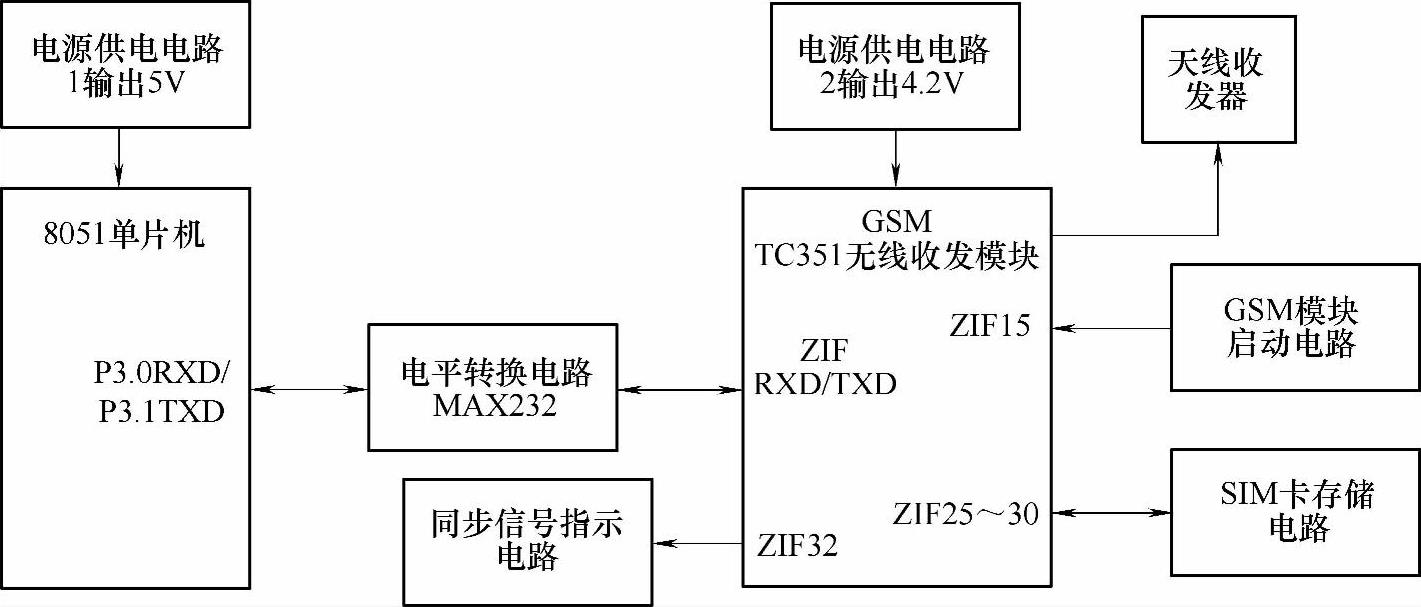

其中，GSM模块负责将采集的信息通过GSM网络发送到远程用户端。区别于单片机的供电电压5V，GSM模块的供电电压为4.2V。GSM模块有AT命令集接口，支持文本和PDU模式的短消息，通过40脚ZIF连接器，实现指令、数据及控制信号的双向传输。图19-3为单片机与GSM模块接口电路图，通过ZIF连接器和GSM模块分别外接SIM卡存储电路、模块启动电路和同步指示电路。
图19-3 单片机与GSM模块接口电路图
SIM卡卡座中的引脚分别与TC35i模块上的ZIF连接器25～30脚相连，引脚将SIM卡中的数据读出供TC35i模块使用。启动电路需给ZIF连接器15脚加时长至少为100ms的低电平信号，且该信号下降沿时间小于1ms，系统启动后ZIF连接器15脚的信号应保持高电平。同步指示电路为ZIF的32脚，当LED熄灭时，模块处于关闭或睡眠状态；当LED为600 ms亮/600ms灭时，表明未插入SIM卡或正在搜索网络；当LED为75ms亮/75s灭时，表明模块已登录进网络，处于待机状态；闪烁，表明数据传输中。
