发射模块制作与原理-51单片机初级入门实战教程
【摘要】：表18-1 PT2262引脚说明图18-4 PT2262引脚图2.发射模块电路设计编码电路原理图如图18-5所示。图18-5 编码电路图该部分电路主要由315MHz无线数据发射模块和编码集成在PT2262芯片中。发射模块采用ASK方式调制，以降低功耗。无按键操作时，晶体管Q截止，编码集成IC1处于断电状态，无线数据发射模块没有发射信号。如果按钮一直按住，则发射模块连续发射无线信号。
1.PT2262编码芯片
PT2262的引脚图及功能如图18-4所示。
无线遥控系统中编码和解码电路是关键，对于编码器PT2262，A0～A5共6根线为地址线，而A6～A11共6根线可以作为地址线，也可以作为数据线，这要取决于所配合使用的编码器。若解码器没有数据线，则A6～A11作为地址线使用。这种情况下，A0～A11共12根地址线，每线都可以设置成“1”、“0”、“开路”三种状态之一，因此共有编码数312=531441种。
编码芯片PT2262发出的编码信号由地址码、数据码、同步码组成一个完整的码字。解码芯片PT2272接收到信号后，其地址码经过两次比较核对后，VT脚才输出高电平，于此同时相应的数据脚也输出高电平。PT2262每次发射时至少发射4组字码，因为无线发射的特点是第一组字码非常容易受零电平干扰，往往会产生误码，所以PT2272只有在连续两次检测到相同的地址码加数据码，才会根据数据码中的“1”驱动相应的数据输出端为高电平，同时驱动VT端同步为高电平。当发射机没有按键按下时，PT2262不接通电源，其第17脚为低电平，所以315MHz的高频发射电路不工作；当有按键按下时，PT2262通电工作，其第17脚输出经调制的串行数据信号。当第17脚为高电平期间，315MHz的高频发射电路起振并发射等幅高频信号；当第17脚为低电平期间，315MHz的高频发射电路停止振荡，所以高频发射电路完全受控于PT2262的第17脚输出的数字信号，从而对高频电路完成幅度键控（ASK调制），相当于调制度为100%的调幅。PT2262各引脚功能描述见表18-1。
表18-1 PT2262引脚说明

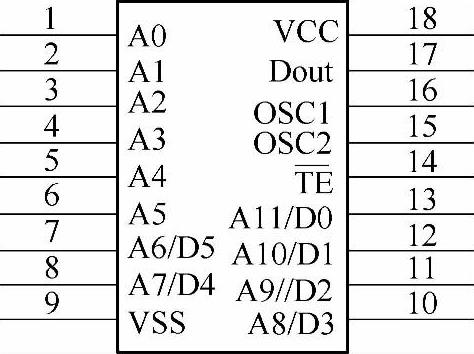

图18-4 PT2262引脚图
2.发射模块电路设计(www.chuimin.cn)
编码电路原理图如图18-5所示。
图18-5 编码电路图
该部分电路主要由315MHz无线数据发射模块和编码集成在PT2262芯片中。该无线数据发射模块具有较宽的工作电压范围3～12V，电压变化时发射频率基本不变，5发射模块配套的接收模块无需任何调整就能稳定地接收。当发射电压为3V时，空旷地传输距离约20～50m，发射功率较小；当电压5V时空旷地传输距离约100～200m；当电压9V时空旷地传输距离约300～500m；当发射电压为12V时，为最佳工作电压，具有较好的发射效果，发射电流约60mA，空旷地传输距离为700～800m，发射功率约500mW。当电压大于12V时功耗增大，有效发射功率不再明显提高。发射模块采用ASK方式调制，以降低功耗。当数据信号停止时发射电流将为零，数据信号与DF发射模块输入端可以用电阻或者直接连接，而不能用电容耦合，否则DF发射模块将不能正常工作。数据电平应接近DF数据模块的实际工作电压，以获得较高的调制效果。
无按键操作时，晶体管Q截止，编码集成IC1（PT2262）处于断电状态，无线数据发射模块没有发射信号。当按键A、B、C、D任何一个按下时，晶体管Q导通，编码集成IC1开始工作，它根据数据输入端D0～D3的电平进行编码，编码信号由地址码、数据码、同步码组成一个完整的码字。如果按钮一直按住，则发射模块连续发射无线信号。当编码集成IC1（PT2262）第17脚为低电平期间，315MHz的高频发射电路停止振荡，所以高频发射电路完全受控于PT2262的17脚输出的数字信号，从而对高频电路完成幅度键控（ASK调制）相当于调制度为100%的幅度。发射模块电路结构图如图18-6所示。

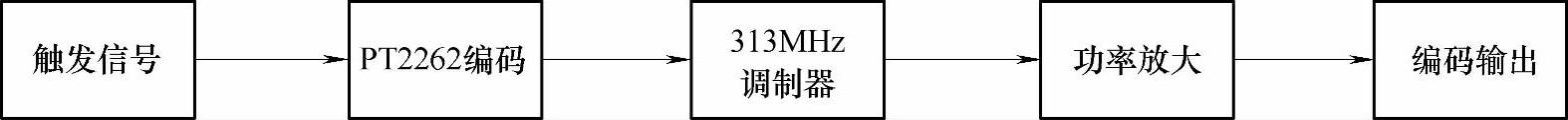

图18-6 发射模块电路结构图
