家用温湿度测量播报系统工作原理及实例
【摘要】：本次设计的课题是家用温湿度测量播报系统的设计与实现。本次设计是通过单片机采集传感器信息，按照系统设计功能要求，系统由4个模块组成：主控制器、温湿度测量电路、显示电路和语音播报电路。LCD的应用则能更直观地对温湿度进行监控显示，绘制系统各部分电路原理图。设计方案主控制芯片采用AT89S52单片机，系统电路结构由单片机最小系统，温湿度采集电路，显示电路，语音播报电路，按键控制电路等组成，其结构框图如图16-1所示。
本次设计的课题是家用温湿度测量播报系统的设计与实现。主要实现的系统功能是对环境温湿度的监测，在主机上进行温湿度数据显示，并将从传感器采集的信号实时地传给单片机，单片机可以知道是否存在异常情况。本次设计是通过单片机采集传感器信息，按照系统设计功能要求，系统由4个模块组成：主控制器、温湿度测量电路、显示电路和语音播报电路。主控制器采用AT89S52，测温电路采用Sensirion传感器公司生产的SHT10新型集成数字式温湿度传感器，显示采用1602液晶显示，语音电路采用控制芯片ISD1420实现。单片机控制SHT10完成温湿度转换的思路为每一次读写之前都要对SHT10进行检测，DATA处于低电平，连接成功后发送一条ROM指令，这样才能对SHT10进行预定的操作。首先要求启动数据传输，然后进行传感器复位，释放DATA。SHT10收到信号后，要求SHT10写数据，最后读数据，单片机收到此信号表示采集成功，然后显示屏上显示温度。SHT10采集数据分16位，前8位为整数位，后8位为小数位，采集过程分为三个阶段：MSB数据采集阶段、LSB数据采集阶段、Checksum和计算阶段。LCD的应用则能更直观地对温湿度进行监控显示，绘制系统各部分电路原理图。利用PC/MCS-51单片机联机开发系统编制和调试系统应用软件，并进行软硬件联调。
设计方案主控制芯片采用AT89S52单片机，系统电路结构由单片机最小系统，温湿度采集电路，显示电路，语音播报电路，按键控制电路等组成，其结构框图如图16-1所示。
(www.chuimin.cn)

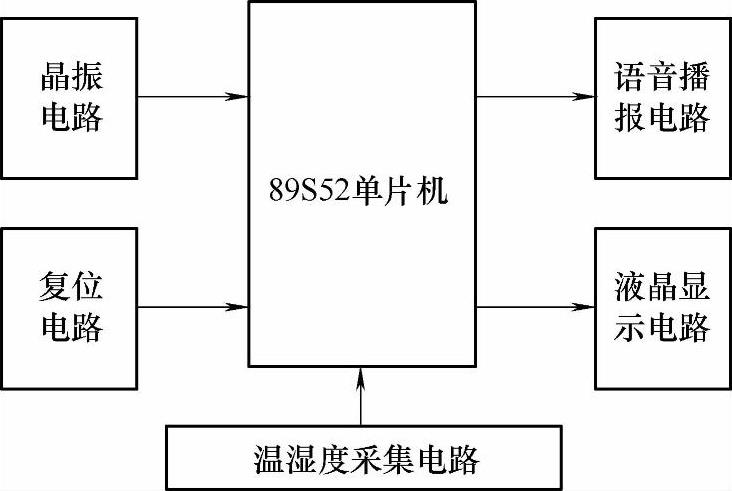

图16-1 家用温湿度语音播报系统结构框图
