51单片机项目电路设计,实战教程

【摘要】:引脚12:脉冲信号输出端,对应5脚信号输入端。单片机控制电动机正、反转电路采用ULN2003芯片驱动步进电动机,驱动电流放大,其中单片机的P2.0~P2.3口与ULN2003相连,ULN2003输出引脚16、15、14、13连接到步进电动机端,驱动电动机转动。图15-4 电动机正、反转硬件电路原理图

完整的步进电动机控制系统包括控制器、驱动器、电动机三部分构成。系统结构框如图15-2所示。


图15-2 步进电动机控制系统框图

步进电动机正常工作需要提供具有一定驱动能力的脉冲信号,脉冲信号由单片机输出的激励信号经过脉冲分配器产生,脉冲分配可以通过软件方便灵活地实现,也可以由硬件脉冲分配电路实现。随着大规模集成电路技术的发展,现在很多厂家生产硬件脉冲分配与驱动器集成在一起的芯片,方便电路设计。本设计涉及小型步进电动机驱动电路选用ULN2003,ULN2003是高压大电流达林顿晶体管阵列系列产品,具有电流增益高、工作电压高、温度范围宽、带负载能力强等特点,适应于各类要求高速大功率驱动的系统,ULN2003内部结构及等效电路图如图15-3所示。

引脚介绍如下:

引脚1:CPU脉冲输入端,端口对应一个信号输出端。

引脚2:CPU脉冲输入端。

引脚3:CPU脉冲输入端。

引脚4:CPU脉冲输入端。

引脚5:CPU脉冲输入端。

引脚6:CPU脉冲输入端。

引脚7:CPU脉冲输入端。

引脚8:接地。

引脚9:该脚是内部7个续流二极管负极的公共端,各二极管的正极分别接各达林顿管的集电极。用于感性负载时,该脚接负载电源正极,实现续流作用。如果该脚接地,实际上就是达林顿管的集电极对地接通。

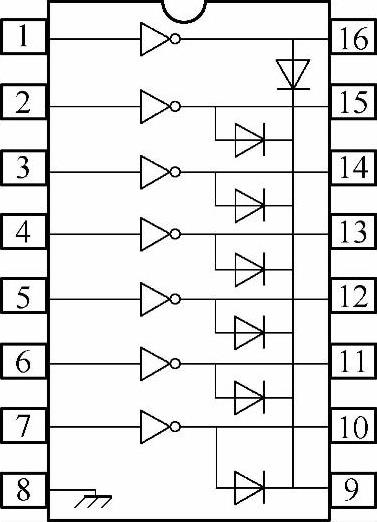

图15-3 ULN2003引脚图

引脚10:脉冲信号输出端,对应7脚信号输入端。(www.chuimin.cn)

引脚11:脉冲信号输出端,对应6脚信号输入端。

引脚12:脉冲信号输出端,对应5脚信号输入端。

引脚13:脉冲信号输出端,对应4脚信号输入端。

引脚14:脉冲信号输出端,对应3脚信号输入端。

引脚15:脉冲信号输出端,对应2脚信号输入端。

引脚16:脉冲信号输出端,对应1脚信号输入端。

单片机控制电动机正、反转电路采用ULN2003芯片驱动步进电动机,驱动电流放大,其中单片机的P2.0~P2.3口与ULN2003相连,ULN2003输出引脚16、15、14、13连接到步进电动机端,驱动电动机转动。

电动机正、反转的环形脉冲分配表见表15-4、表15-5。

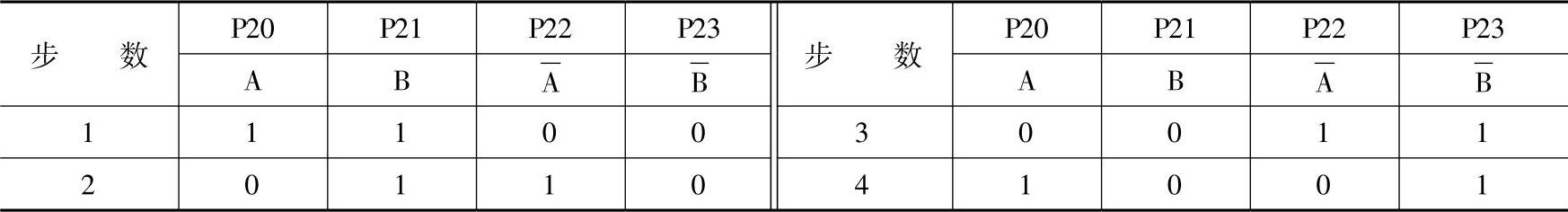

表15-4 电动机正转环形脉冲分配表

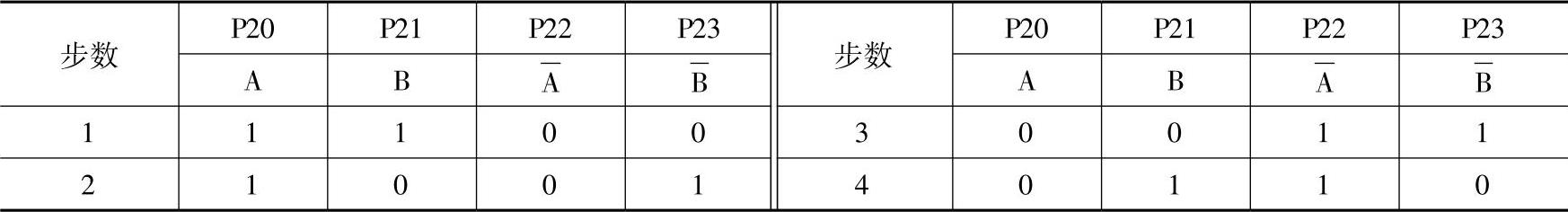

表15-5 电动机反转环形脉冲分配表


其设计的电动机正、反转硬件电路如图15-4所示。

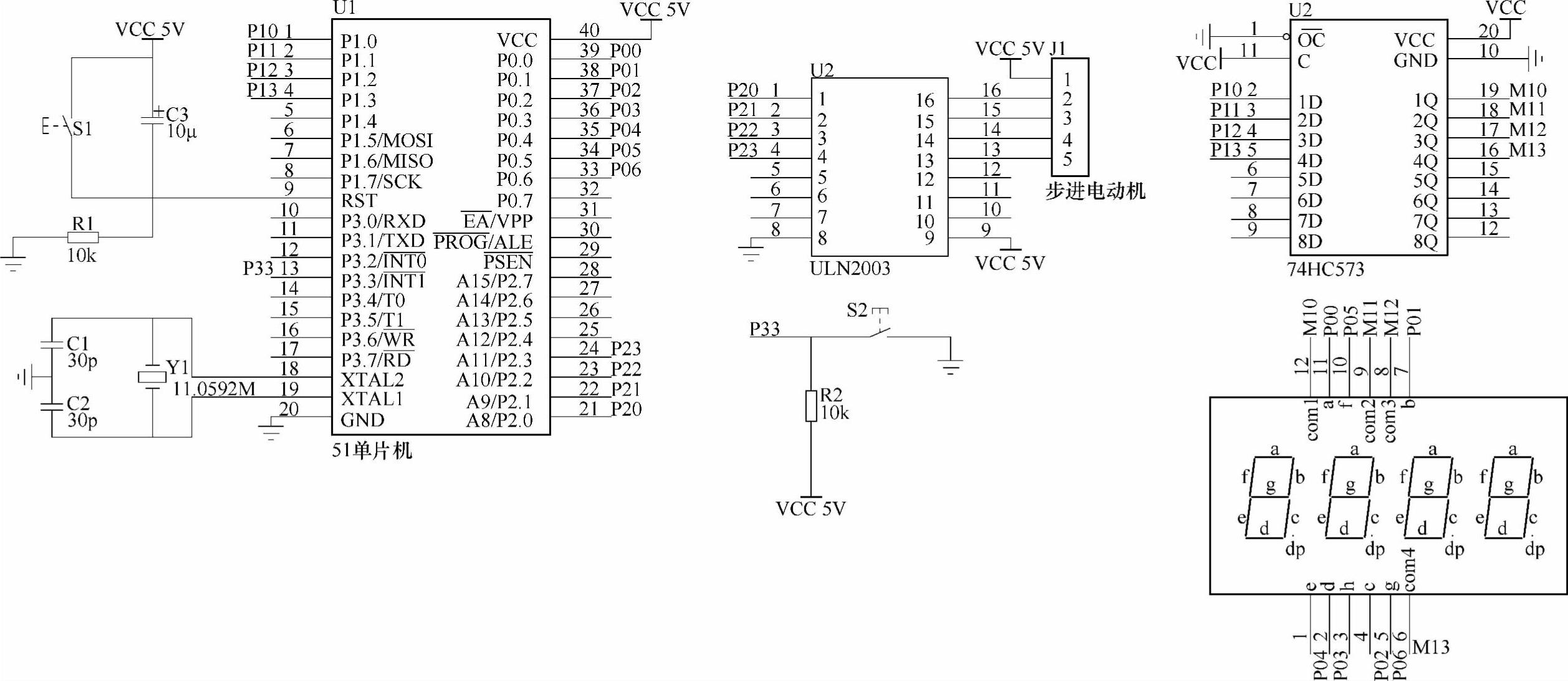

图15-4 电动机正、反转硬件电路原理图
